Archicad機能
Archicadは設計、施工のさまざまな段階で業務を効率化し、プロセスを円滑化します。設計者はよりデザインに集中できる環境が与えられ、施工現場では生産性の向上をサポートします。このページではArchicadの機能概要を株式会社BIMLABOの監修を元に、機能エリア/プロジェクトフェーズごとに分けて説明しております。
Archicadは建物の設計、施工、そして維持管理の各段階で高い価値を提供します。プロジェクトの各フェーズに最適化された機能により、各フェーズでの業務をサポートし、より効率的なワークフローと、質の高い成果物の実現を支援します。
総合図
設計図と施工図とを結びづける役割をする図面として「総合図」があります。意匠・構造・設備の設計情報をひとまとめにし、干渉部分など問題箇所を洗い出していきます。このとき、プロジェクト関係者が集まり、BIMで可視化しながら干渉チェックなどができれば、問題提議がすばやくでき、実際に工事がスタートしてから問題に直面する事態を可能な限り避けることができます。またすべてがBIMでなくても、たとえば意匠のBIMに2Dの設備図を重ね合わせることもできるので、この場合も干渉チェックなどがしやすくなります。
2Dと3Dを重ね合わせる ～OPEN BIM～
2Dの設備図とBIMで作成された意匠のモデルとを重ね合わせます。ArchicadなどのBIMアプリケーションをもたない設計者や工事業者も、BIMxを手に入れれば、Archicadと同じように3Dのモデルと重ね合わされた図面を見ながら検討し合うことができます。※BIM：Building Information Modeling
設計者が渡した実施設計図をもとに施工会社が総合図を作成するとき、空調のダクト経路について悩むことなどがあります。その際、BIMxで図面と3Dモデルを重ね合わせてみることでダクトの検討がしやすくなります。
関連機能
同じ間取りをかんたんに
たとえばマンションの設計では、いくつかのパターンで設計された住戸プランが存在しますが、規模が大きくなれば同じ設計の住戸であっても、図面作成の作業量は計り知れません。Archicadでは同じ設計の住戸をひとつひとつモデリングするのではなく、パターンごとで住戸モデルを作り、別で作っておいた建物の躯体モデルの中に同じパターンの住戸モデルを複数配置していきます。設計変更があっても元のパターンの住戸をひとつ修正すれば、建物の躯体モデルの中に配置しておいた同じパターンの住戸モデルすべてに変更が反映されます。この便利な［ホットリンク］機能を使えば、作業効率は格段に上がることでしょう。
図面にコメントをつける
『美夢くん、2階の受付の壁仕上を塗装から木板貼りに変更しておいて！』と急ぎ内線で指示を受けた美夢くん。『2階受付の壁っていったいどこまで？？』と、上司とのやりとりに慣れていない頃は手が止まってしまうこともしばしばです。そんな時、上司にArchicadのチームワークプロジェクトに参加してもらって、[マークアップ]機能でコミュニュケーションを図ってみてください。使い方は、上司が指示したい部分にコメントを入れたキャプチャ画像を美夢くんへ送り、受け取った美夢くんはキャプチャ画像をクリックするだけで、変更が必要な部分へとジャンプし、上司の指示コメントを確認することができます。同じモデルを見ながら意思疎通が図れることで、ワークフローの効率を良くすることができます。
自由なコラボレーション
建物の設計・施工・運用を通じて、さまざまな業種の関係者の間で多くの種類の建物データが交わされます。データの自由な連携を支える仕組みが【OPEN BIM】です。さまざまなソフトウェア間の自由なデータ連携を、buildingSMARTが定義するオープンスタンダードの「IFC」ファイルが提供します。Archicadの意匠モデルとIFCの構造モデルを結合して検討した設計計データは施工に、施工データは運用へと、価値ある情報を自由に受け渡し活用することができます。
データの互換性
Archicadは、さまざまなアプリケーションのユーザーと共同で作業できるよう、DWG、IFC、JWW＊など数多くのファイル形式のインポート／エクスポートに対応しています。また、ArchicadからSTLやOBJなどの3Dモデルデータに変換すれば、3Dプリンターで模型を造形することもできます。豊富な互換性を活かしてさまざまな場面で役立ててください。 ＊VIPserviceの加入が必要（Windows版のみ）
データの統合

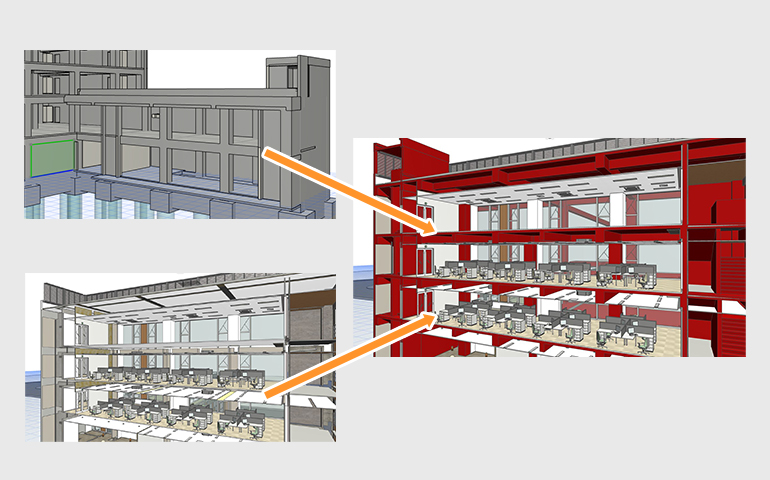

意匠・構造・設備で独自に作成したBIMデータを統合すれば、干渉チェックなどの検討をおこなうことができますが、この時に大切なことはお互いの責任範囲が保持できることです。たとえばArchicadの意匠モデルに［IFC］形式で変換した構造と設備モデルを一度統合しておけば、その後の検討調整によって変更されたモデルを再度読み込む必要はなく、Archicad側の更新コマンドを実行するだけで新たな統合モデルに生まれ変わります。プロジェクト関係者のスムーズな連携を実現します。
BIMデータ連携
さまざまなBIMアプリケーションで作られたデータをお互いに使うには、IFC (Industry Foundation Classes)ファイル形式でインポート／エクスポートをおこないます。このファイル形式に変換された各々のモデルを人に例えてみると、『自分は厚み200mmで高さ3000mmのコンクリート材料です。名前は躯体壁と申します。』と、自分を知ってもらうための情報を持って出掛けて行き、知らない場所でも居場所を見つけて働くことができるということです。元の特徴をいろいろな場所で活用するためのファイル形式です。
PDF⇔Archicad
クライアントと設計打合せをしてから数日後、PDFが添付されたメールが届きました。メッセージには『1階のリビングの畳スペースはなしで、ダイニングキッチンは対面式にしたいのですが…』との相談で、PDFには相談箇所にマーキングやテキストで書き込みがされています。Archicadにはこのような要望や検討箇所への赤書きをArchicadのレイアウトに取り込み、その場所や内容を把握できる[マークアップツール]があります。PDFデータが使用できる環境でさえあれば、Archicadを持たないプロジェクト関係者との意思疎通に大変役立ってくれる機能です。
株式会社BIM LABO
建築プロセスの革新を目的としてArchicad・Revit、BIM教育、ソフトウェア開発、 構造設計、熱流体解析のエキスパートにより結成。2013年12月に株式会社BIM LABO として法人化し、現在に至ります。
