20日かかった図面確認作業がわずか3日で完了

約50のチェック項目をルールセット化

BIMソフトには干渉チェック機能が付いているものも多い。部材同士が完全に空間上でぶつかっている「ハードクラッシュ」は簡単に発見できるが、ぶつかってはいないものの間隔が適正でないなどの「ソフトクラッシュ」は発見が難しい。

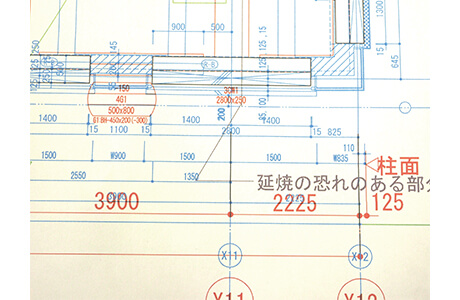

「さらにわれわれが必要としたのは、『吹き抜け空間の中に柱が出てはいけない』『外壁と柱の間隔を近すぎず、遠すぎず適正に確保する』など、単なる干渉問題とは違ったチェックでした」と横山氏は語る。この図面チェック作業を大幅に効率化するきっかけとなったのは、同社構造計画部構造計画室の横山聡氏が「SMCというソフトを使えば、できるのではないか」と思ったことだった。

そこで福田氏と横山氏は、図面をチェックするポイントを約50個リストアップし、グラフィソフトジャパンに相談したところ、7～8割のチェック項目はSMCでルール化できるメドが立った。そして2014年2月から両社が協力し、SMC上でのBIMモデルチェックに使われる「ルールセット」と呼ばれるデータの作成作業が始まった。

SMCのルールセット作成は複数行のプログラムを書くといった複雑な作業ではなく、あらかじめ用意された「一般干渉ルール」「部材間の距離」などの基本的なルール作成画面上に、チェック対象となる部材の種類をプルダウンメニューで選んだり、チェック項目をクリックしたりすることで作れる。

社員が作ったBIMモデルでルールセットの動作確認

こうしたルールの中には、コンクリート梁を配管などのスリーブが貫通した部分が設計上で許容されている範囲に入っていることをチェックするもの、同じ床でも単なる床と構造部材としての床を区別して鉄筋本数をチェックするものなど、細かい設定が要求されるものもあった。

そこで大成建設では社内の有志12～13人で、SMCのルールセットが目的通りに動作するかどうかを検証するためのBIMモデルをルールごとに作成した。

一方、グラフィソフトジャパンでは、大成建設が実務で行っている図面のチェック項目を、SMCのルールセットを作成していった。

そして大成建設では検証用のBIMモデルにこれらのルールセットを適用し、動作を検証する、という作業を繰り返した。

こうした努力の結果、開発開始から7カ月後の2014年9月、SMCのルールセットが完成したのだ。

コストパフォーマンスの高い建物の設計に有効

これまで設計の最終段階で行っていた意匠と構造の干渉チェックをSMCとルールセットでほぼリアルタイムに行えるようになったことは、設計のクオリティーにもよい影響を与えそうだ。

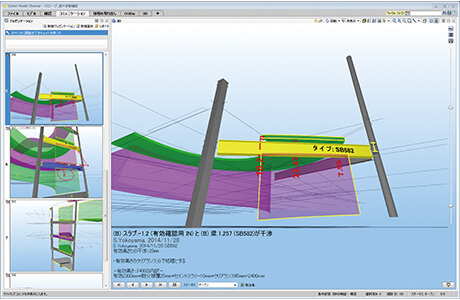

「SMCでチェックした結果の3Dデータは、無料のSolibri Model Viewerによってプロジェクト関係者が見られるので、問題点が即座に共有できます。また、これまでは図面上で問題があった個所をExcelの表に別途、整理していましたが、SMCは問題のある部分の画像付きレポートをExcelファイルとして自動的に書き出したり、BCFを使い問題個所をBIMソフトに返してくれます。チェック後のデータ整理や情報共有も楽になりました」（福田氏）。

「干渉チェックを基本設計の途中で行えるので、意匠と構造の取り合いを考慮しながら階高を下げられます。極限まで合理的な設計を追求することで、コストパフォーマンスの高い建物が設計できそうです」（横山氏）。

両氏の言葉からは、BIMによる設計・施工ワークフローの中で、SMCはフロントローディング（業務の前倒し）を効果的に行えるツールであるという実感が伝わってくる。

そして、福田氏が「SMCの導入に当たっては、基本的な講習と、ルールセットについての講習を2時間ずつ受けただけです。その後は自力でマスターしていくことができます」と語るように、SMCは設計者や施工管理者が簡単に使えるのだ。

今後、SMCを実プロジェクトに適用しながら、実務で必要となるルールセットを少しずつ増やしていく予定だ。
