初めてのARCHICADでパース制作チームを

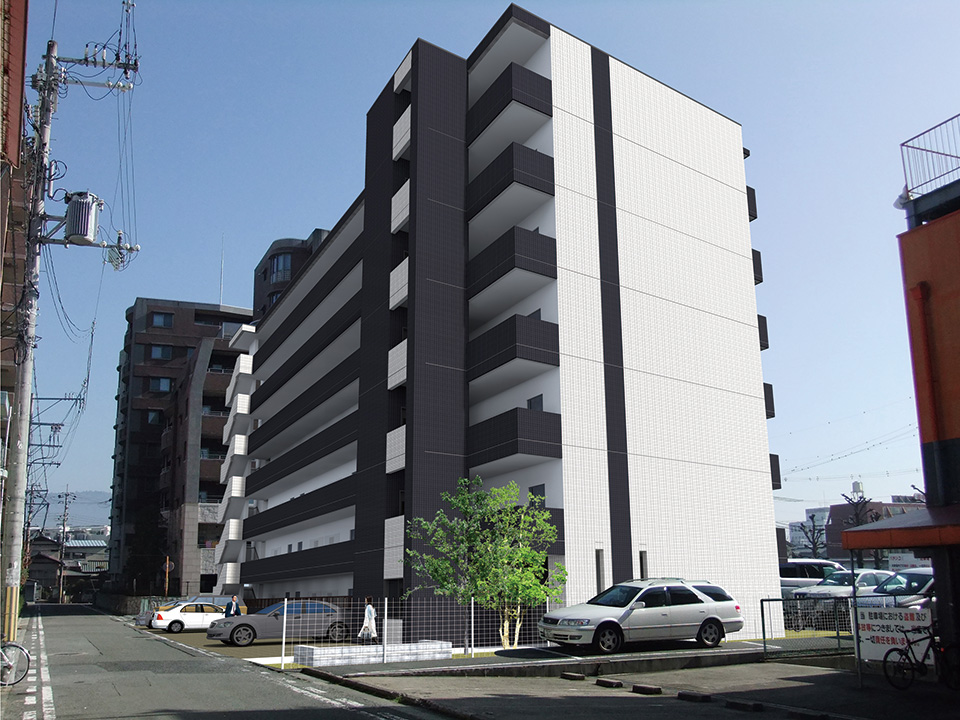

「質の高いパースが欲しいという要望は、営業マンたちから貰いました。エコルネスは会社としても注力している自社ブランド商品ですが、地主に直接提案していく商品だけに、目で見て分かるパースでのプレゼンが重要でした」（西本氏）。

同社では従来パースを外注していたが、件数が増えるにつれコストが上がり負担となっていた。そこで構想されたのが3次元CADによるパース内製化である。実は10数年前に導入したARCHICADが1本残っており、西本氏はこれをバージョンアップして活用しようと考えたのだ。

「昨年9月、女性2人をCADオペレータとして育成しARCHICADを任せました。といっても、実は2人ともARCHICADは初めてでパース制作も未経験でした」。まさにゼロからのスタートだったが、2人のうち川崎康名氏は設備CADや建築CADの操作経験があった。川崎氏は語る。

「ARCHICADは、部材を組み立てて実際に作るようで、私が使っていたCADとは全く違っていました。3次元で立ち上がるのを見て、凄いと感じましたね。本当に建築している感じでした」。一方、宮崎亜希子氏は事務職の出身。Photoshop等の画像ソフトは多少操作経験があったが、CADソフトには触れたこともなかったと言う。

「CADも建築も全くベースが無く、“通り芯って何?”という処からのスタートで、周囲に聞き回り教わりながら､何とかやってきた感じですね。ARCHICADも3〜4回研修を受けただけで後は手探り。まさに実務を通じて学びました。グラフィソフトのサポートにも電話をかけまくりました」。

2人のパース制作は、敷地などの設計条件や要望が記された設計依頼書に従い設計者が描いた図面を基に、開始される。その2次元CAD図面をARCHICADのワークシートに貼りつけ、ARCHICADでトレースして立ち上げるのである。幸い宮崎氏の隣席にはエコルネス担当の設計者がおり、２人はこの設計担当と盛んにやり取りしながら､パースを作っていったのだ。

「エコルネスは、高さも含め基本的なデザインは決まっています。しかも当初、パースで作るのは見せる側の2面に限定し、構図も決め込んで作っていきました。つまり、後側を入力しないことで時間短縮を図っていました」（西本氏）。

そうして営業担当者たちにダメ出しされながら4カ月が過ぎた頃、徐々に称賛とさらなる要望が届くようになっていた。

3次元設計で図面の完全内製化へ

構造、積算、そして実施設計へ

「2次元を捨てよう、と思っているんです。意匠担当は現在5名で、2名のCADオペを含む7名が意匠部隊です。これだけ人数が揃えば、内製も何とかなるかな、と。まだARCHICADが使えない者もいますが、今年度中に全員使えるようにしたいと考えています」。

設計3次元化を目指す同社の果敢な展開の背景には、激化する業界内競争があるのは言うまでもない。作図からパース制作、施工図まで、設計にかかわる全ての面で品質と作業効率を向上させ、競争力を大きく高めようというのである。すでに西本氏はパース制作チームが描いたパースやBIMxを使って社内プレゼンを重ね、サーバを導入するなど制作環境の整備を推進。この7月からは、岡本氏を中心にARCHICADのチームワーク機能の活用も開始している。

「ARCHICADで作るパースも、2D図面をベースにしていたので、整合性が取れてない部分がありました。しかし、チームワーク機能で設計者とパース制作者が緊密に連携して進められるようになり、この問題はかなり改善されました」（岡本氏）。もちろん西本氏もマネジメントという視点でこの新機能を活用している。また、プレゼン関連ではBIMxの活用をさらに進めており、iPad等を利用したデジタルプレゼンにも挑戦中だ。そして､それらの先にはもちろん、構造や実施設計との連携――BIMの実現が次なる挑戦となる。

「来春までに意匠はARCHICADで統一し、次に構造にもARCHICADを1本入れれば構造設計者にも3次元設計を理解してもらえるはず。そして鉄骨ものから挑戦していけば、積算や施工図への展開も見えてくるでしょう。そうやって全体で少しずつレベルアップしていきたいですね。彼女2人にも“もうパースだけじゃダメだよ”と言ってあります（笑）」（西本氏）。
