岩手県 住田町
町長
多田 欣一 氏

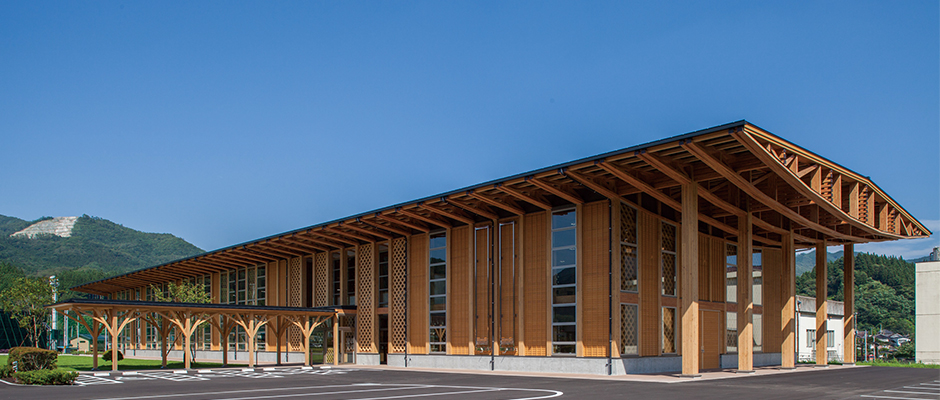

木造公共建築のショールームとして

――落成後1年半ですが使い心地はいかがですか

たいへん満足しています。もちろん「ああすれば良かった」という箇所もありますが、総じて満足度は非常に高い。特に「木の良さを活かす」というテーマは高いレベルで実現されました。これは私一人でなく、職員や町民の方からも「とても良いものを作った」という声をいただいています。

――「森林・林業日本一の町づくり」を目指す町だからこそですね

住田町は総面積の90％が森林で、うち約12,000haは町有林です。これは1978年から始めた林業振興計画で、当時の町長が町有の山にスギを植林していった成果｡実はこの木を売れば地方交付税なしでもやっていけたはずではありますが、値が下がってしまいできなくなってしまいました。しかし、先輩たちが汗と涙で育てた木が使えないのでは、申し訳が立たない。今を生きる私たちが何か知恵を出さなくてはなりません。とにかくこれらの木を使いたい、という思いから、新庁舎も木造にして全国にアピールしようと考えたのです。

――町長お勧めの「見学ポイント」はどこですか

まず玄関から入ってすぐの木で造った大ホール「交流プラザ」をご覧ください。町民からご寄贈いただいた樹齢100年余のスギ丸太4本を建て、庁舎のシンボルとしてアピールしています。ぜひ町民たちが自ら磨いた大木に触れてみてください。また天井や梁に使われた木も、よく見えるよう「現し」構造にしてあります。地震に強いラチス耐力壁や、この大空間を可能にしたトラス梁などもご注目ください。

――まるで木造建築のショールームですね

さまざまな木の良さを目で見て確かめ、味わってもらいたかったのです。実際、この完成形に至るまで多くの要望を出しました。木造に不慣れな前田建設は大変だったと思いますが、だからこそ私たちの要望にも素直に耳を傾け、地元企業や職人とも協力して素晴らしい成果をあげてくれました。このことは、設計施工一括発注のプロポーザルによる発注先選定の狙いとも共通しています。

コミュニケーションのカナメ「BIM」

――プロポーザルの狙いとはなんですか

当然、まず設計者と施工者が一緒に行うことで、優れた技術や構造を作りだしてくれるだろうという期待がありましたが、そこで重要なのは、その技術提案に私たちの要望を加えていくことです｡設計者任せ・施工者任せで、設計や予算の縛りの中で、私たちが口を挟めなくなるのは嫌でしたから、私たちの要望を設計者・施工者らが一体になって考え、実現に向けて努力していけるシステム作りを目指しました。

――そこで BIM の活用が果たした役割は？

非常に大きかったですね。実はいまも私のパソコンに、前田建設からもらった庁舎のモデル等の資料が入れてあります。ARCHICAD で作られたこの資料が、打合せなどでの幅広いコミュニケーションに役立ちました。私たちの場合、図面やスケッチを見せられてもなかなか具体的なイメージが湧きませんからね。今回はこの資料が使えたので、私たちも細部にわたる要望を具体的に伝えられたと思っています。

――ARCHICAD の BIMx のデータですね

そうです。パソコン内のこれを自分でグルグル回したり、ウォークスルーで階段を登ったり……世の中にこういうものがあるとは聞いていましたが、実際に計画中の建物を早い段階からつぶさに見られたのには驚きましたし、大きくイメージが広がったのは確かです。今になって見直しても、資料の通りに出来上がっているなあ、イメージ通りだなあ、と思います。今後は少し大きな建物の計画では、ああいったシステムが必須になっていくのではないでしょうか。

――データはいろいろと2次活用もされたとか

ええ。誰でも観られるよう、着工してすぐ町のホームページに動画を掲載しました。でも、本当はみんなにはあまり見せたくありませんでした。でき上がった時にあっと驚かせたかったので。（笑）

――今後の取組みについてお聞かせください

町としてはやはり企業誘致が重要な課題となりますが、他所から誘致した企業が永久に居てくれるとは限りません。他に利益が出る場所があればすぐ移転しまうでしょう。だから私たちは「絶対にそこに留まってもらえる事業体」を作る必要がある。だからこそ「木」が重要なのです。木を扱う事業体なら木の生産地であるここが一番良い場所ですからね。木工団地も、いま構想しているCLT 工場もこの発想が出発点であり、今後もこの姿勢は変わりません。とにかく、日本にとって持続可能な資源は、最終的には「木と水」だけです。皆さんにも、もっともっと山林に目を向けてほしいですね。

前田建設工業株式会社
建設事業本部 企画・開発設計部 BIM 設計グループ　グループ長
綱川 隆司 氏

初挑戦だった純木造建築BIM プロジェクト

――BIM の取組みで業界をリードし続けていますね
当社の3D CAD 活用への本格的な取組みは2001年からです。当時はまだ「BIM」という言葉自体知られておらず、この分野で3次元といえばCG を連想する時代でした。そんな中で私たちが目指したのは、意匠から構造、設備までカバーする業務フロー改善に3D CAD を活用することでした。BIM という言葉は使っていませんが、目指す所はほぼ同じだったといえます。

――ARCHICAD の導入はいつですか
2003年のことです。当初は汎用3D CAD を使っていましたが、やがて汎用CAD の限界が見えてきて、建築に特化した3D CAD を探していく中で出会いました。3D CAD は他にもありましたが、ARCHICAD は3D モデルと図面間の連携やフロアの概念など私たちが求めていたものに近く、その直感的な操作性も魅力的でした。また、3D オブジェクトをパラメトリックに編集していく3D オブジェクトCAD であることにも大きな可能性を感じました。

――現在のBIM への取組み状況はいかがですか
現状では、ほとんどの物件で何らかの形でBIM や3次元が活用されています。意匠から構造、設備を連携させて施工までフル活用する、いわゆるフルBIM 案件も大きく増えました。引き続き今後もBIMとICT 技術の統合により建設会社としての業態を革新していく――という目標を追求していきます。

――御社にとっても本物件は挑戦だったそうですが
ええ、数多くのBIM プロジェクトを展開してきましたが、これだけの規模を持った純木造公共建築のBIM プロジェクトは経験がありませんでした。このことは施工に関しても同様で、現場所長と職員も純木造建築は初めての取り組みでした。

――その初挑戦にどのような姿勢で臨みましたか
全てにおいて慎重に謙虚な姿勢で取り組んでいきました。発注者の方々の要望に真摯に耳を傾け、設計においては木造建築に造詣が深い先生方に教えを請い、施工では木の扱いについてその道のプロである住田町の職人さんたちにアドバイス頂き、全て勉強のつもりでやらせていただいたのです。結果としてこのやり方が功を奏し、大きな成果を上げられたのではないかと思います。

株式会社 中居敬一都市建築設計
代表取締役
平谷 伸吾 氏

――BIM の運用現場は今回が初めてと伺いました
BIM という概念については、われわれなりに研究して把握していましたが、実際に触れる機会はなく、今回が初めてでした。この物件を通してレクチャーを受けながら経験できたので、驚きはありましたが戸惑うことなく理解できました。

――BIM のどういう活用法が役立ちましたか？
今回のプロジェクトでは「木」の表現が大きなポイントでした。木造の経験は豊富な当社にとっても経験のない一風変わった木組みや構造が用いられ、これらを理解し把握する上で、BIM のビジュアルな表現がとても役立ちました。特に様々な角度から確かめられるだけでなく、3D プリンタで模型も信じられない早さで制作できる……本当に驚きでしたね。当社はまだBIM 導入まで踏み込めていませんが、早い時期にこれが業界の主流になると実感しました。

――どんな風に使えるとお感じですか
初期段階の設計検討やプロポでのざっくりしたプレゼンテーションなど、われわれのような小規模の事務所にとっても、用途は非常に幅広いと感じています。その後も、BIM を用いたプロジェクトに参加する機会が続いており、当社も必要を感じています。

株式会社 中東
常務取締役　集成材事業部長
宮越 久志 氏

株式会社 中東
集成材事業部技術課 課長
芳賀 賢二 氏

――今回は御社にとっても挑戦だったそうですが
宮越氏　ええ。設計についても製作についてもきわめて要求が高く、全てに高い精度が求められました。特にこの構造体をどう図面化しプレカットの機械に繋げるかが問題で、確実に加工データを流せるかどうか技術課で検証を重ねました。

――そこでBIM データを活用されたのですか
芳賀氏　前田建設から当該部分のBIM データをいただきましたが、私たちの工作機に直接繋いでデータとして利用するのはやはり難しく、BIM データをイメージとして用いて確認作業などに用いま した。レンズ型トラス梁など当社にとっても経験のない構造だったので、3D で立体的に見て直感的に形状を把握できたのは非常に有効的でした。

――他にもメリットはありましたか
芳賀氏　実際にポイントが全部取れたのはとても助かりました。 2D 図面だけで形状を認識しようとすると、どうしても押さえきれない箇所や、納まりが理解しきれない部分が出ますが、3D なら全てデータになっているので、細かい所まで解析できます。効率化という意味でも効果は高かったと思いますね。

――どのくらいの効率化が図れましたか
芳賀氏　BIM データを元に、プレカットCAD 用3D データを約3カ月で作れました。以前のように2D であのトラス梁を作っていったら、半年かけても終らなかったでしょう。細工が1本ずつ全部異なるような形ですから、2D では1本ずつ工作図を手描きするしかないし、工場でも手加工するしかありません。BIM を使って3D でプレカットしなければ厳しかったでしょう。……実は前田建設との新しいプロジェクトでは、よりBIMデータを活用することで更に材料を配置する手間をかなり削減できました。
