最大の生産拠点「施工現場」の効率化を

国境を越えて社内外を結ぶGlobal BIM

「Global BIM は、高度なセキュリティを備えたクラウドサーバーを基盤とする全く新しい BIM プラットフォームです。従来のクラウドシステムは小さな社内ネットワーク内でしか動かせませんでしたが、Global BIM は Web 経由でクラウドサーバー内のプロジェクトデータもコントロール可能です。つまり、セキュリティを確保しながら、資格を持つ誰もが社外からアクセスして作業できるのです」（安井氏）。

この Global BIM がプロジェクト関係者全員の共通 BIM プラットフォームとなることにより、ARCHICAD で作った 3D モデルなどの BIM データを社内／外の壁を越えて安全に共有し、各社が並行してデータの作成・変更を行なえるようになったのである。もちろん互いの進捗状況も確認可能であるため、問題が発生すれば即座にこれを把握して対応できる。

さらに注目すべきは Global BIM の登場により、国境を超えて海外を含む複数の企業を容易にネットワークできるようになった点だ。もともと鹿島建設は、国内外に広く ARCHICAD ユーザの協力会社ネットワークを整備してきた。国内では施工図作成を中心に行なっている鹿島クレス（株）や鹿島沖縄BIMセンターがあり、海外ではフィリピン、インド、韓国等にBIM モデルのモデリング会社や鉄骨ファブリケーター等の協力企業を開拓している。Global BIM は、こうした国内外の協力会社が、鹿島建設社内で作業している時と同レベルの緊密さで作業を可能としたのである。これにより、コストを抑えながら質の高い BIM モデルをスピーディに作成し、いち早く施工現場に提供する、という取組みが容易に行なえるようになったのだ。

ARCHICAD を持たない協力会社との協業

こうして海外の企業とも広く協業できるようになりましたが、それにはやはり限界がありました。そもそも ARCHICAD を持っていない協力会社では、国内外を問わず Global BIM での協業は困難です。特に問題だったのは施工図制作です。施工図の制作者は全国に3,200人と言われてい ますが、現状、BIM ツールを使っているのはその10パーセント程度。大半は 2D で、しかも5〜6人規模の所が多く“一匹狼の方”もたくさんおられます。こうした方たちに、ARCHICAD を導入して BIM 化してくださいとはなかなか言えません」（安井氏）。

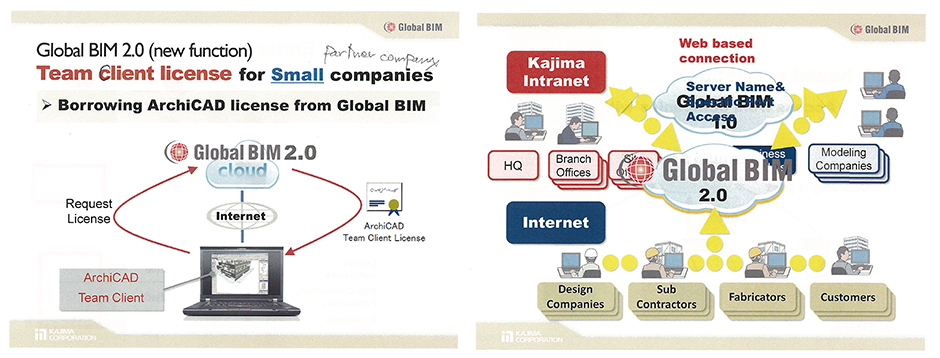

そこで鹿島建設ではあらためてグラフィソフトに協力を要請。その仕様を提案し作りあげたのが、新たにグラフィソフト社が提供するBIMcloudを利用した Global BIM 2.0 である。これは簡単にいえば、ARCHICAD を持たない協力会社に対して、鹿島建設が保有している ARCHICAD のライセンスを、Global BIM 経由で安全に貸し出すシステムだ。

この ARCHICAD ライセンスはローカル作業では使えないが、その協力会社が Global BIM 2.0 の中の許可されたプロジェクトにアクセスした時だけ、自由に使えるソフトとなる仕組みとなっている。当然ながら、ローカルへデータをダウンロードすることはできず、また他の仕事にARCHICAD を使うこともできない。セキュリティを確保しつつ、ライセンスを貸し出すことができるのだ。これにより、同社はARCHICAD を持たない小規模事務所に対してBIM導入を容易にし、鹿島建設のBIM施工図は一挙に拡大したのである。

これには協力会社への ARCHICAD トレーニングという意味合いもあります。BIM 導入に不安を持つ施工図会社に、鹿島が準備したARCHICADのライセンスを使って慣れてもらおうというわけです。そうやって実務を通じ当社のテンプレートやライブラリを使って社内ルールを修得してもらえば、作業効率はどんどん向上していきます」（矢島氏）。そして、ARCHICADの操作技術が充分に向上し、事業として成り立つようになれば、その時自社で ARCHICAD を導入すれば良い。そうすれば鹿島建設以外の仕事を受けた場合でも、 ARCHICADを利用して BIM プロジェクトに参加することができるのである。実際、参加する協力会社は想像以上に早く ARCHICAD の操作に習熟しつつあるようだ。特に、新規にオペレータを雇用するのではなく、施工図業務をよく理解している当事者自身が操作習得することがポイントだという。

このような BIM モデルを活かした低コストかつ質の高い施工図制作体制の確立は、鹿島建設に限らず多くのゼネコンにとって1つの目標であり、実際に多くのゼネコンがこれに挑んできた。そして、おそらくこの Global BIM 2.0 は、実務レベルで成功を収めた世界初のシステムといえるだろう。その意味で、これはわが国建築業界の BIM に、大きな変革をもたらす可能性を秘 めた BIM プラットフォームなのである。

BIM 化により施工図制作コストを半減

実際、施工図に関しては、従来のように 2D で描いていくよりも ARCHICAD で 3D モデル を使って図面化した方が早いし安い、という結果がすでに明らかになっています。特に変更が多い施工現場ほど、あらかじめ ARCHICAD でモデルを作り込んでおいた方が対応に楽ですし、品質的に高いものになります」（矢島氏）。

この施工図作成における効率化の効果 について、従来の半分に抑えられるようになった作図コストが最も顕著な具体例だろう。タタキ台となる初期施工図を作るだけで2割程度コスト抑えることができ、さらに変更に対応しながら最後まで利用することで、トータル50パーセントのコストダウンを実現できたケースも多く発生している。

いずれにせよ ARCHICAD で作ったモデルデータがそこにある以上、これをできるだけ多様な用途に活用していかない手はない。可能な限りコストメリットを出していくためにも、それは当然の方策だろう。現在の鹿島建設の施工現場は、現場の状況にもよるが、この BIMデータを施工図に活用することはもちろん、そのデータを複製し施工シミュレーションに使う、あるいは部分的に切り取って詳細情報を追加し詳細検討に使う。さらにはデータを各協力会社へ提供し、彼らの製作図作成業務を軽減 させる――といった幅広い活用を、次々と試みている。

「ARCHICAD は、初心者にも使いやすいうえ、機能に汎用性があってアイデア次第で様々な使い方ができるんです。そして、そうやって幅広くデータ活用ができれば、おのずと施工品質も上がり、工事全体がスムーズに進むようになります。会議時間だって短くできるんですよ（笑）」（安井氏）。

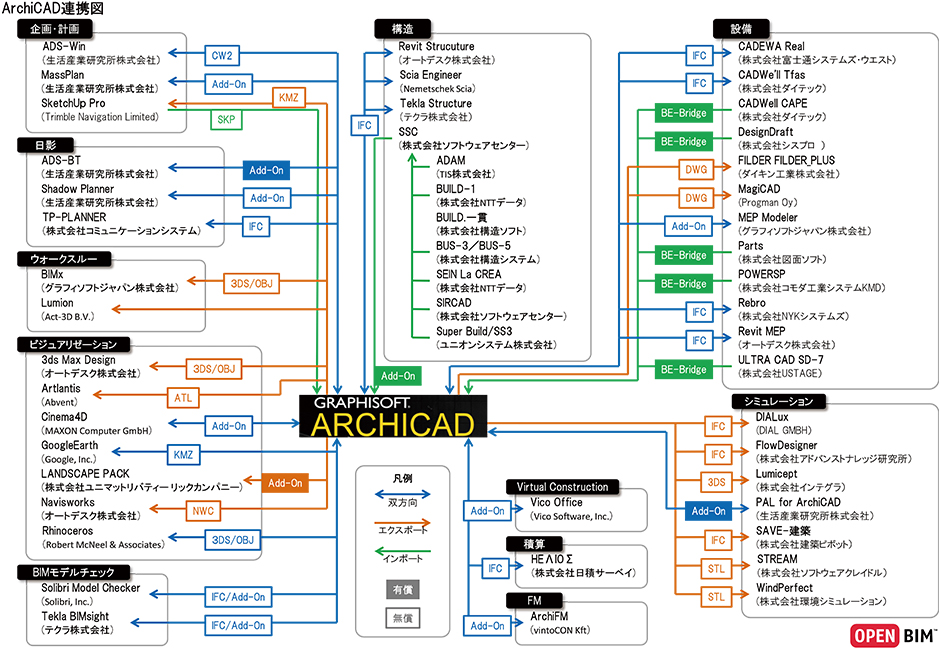

もちろん、ARCHICADだけですべてを網羅するわけではない。解析、シミュレーション、映像資料、製作図など、最終成果物は目的に合ったツールを使い分ける、つまり生産現場での活用ポイントはデータの連携手法にあるのだ。たとえば、鉄骨の製作図を見ても、まだ2D-CAD の会社もあるし、 先進的な会社でも使っているBIM ツールはさまざまである。依頼する立場としてはこれらのことに細かく対応して行かなければならない。

「最近の案件では、鉄骨一般図と標準図を当社で取りまとめた後、各社が求めるデータ形式に変換して渡し、製作段階までのデータは各ファブリケーターに任せる形で進めています。現地店、このようなやり方の方が実務で使う上でははるかに現実的、実用的だと思います」（安井氏）。

BIM 知識より現場そのものの理解が重要

前述の通りこの2015年度、鹿島建設は全現場に対する BIM データの提供を開始している。Global BIM 2.0 のフル稼働により計画は順調に進んでいるが、むろんデータを提供するだけでは、本当の意味で BIM の施工現場での活用は進まない。

「まだまだBIM の知識が低い施工現場もあります」と矢島氏は苦笑いする。そういうケースも含めて全現場の着工時に BIM データを届け、これを各現場にきちんと利用してもらうことを考えたら、その現場に合った合った活用法を個々に説明し、提案していく必要があるだろう。そのため、彼らも今は各地の現場を飛び歩く毎日だという。

「状況はさまざまですが、この現場で必ず BIM を利用してもらうと考えれば、1週間ほどでモデルを作成し、その中にクレーンや足場などまでも配置して、施工計画まで作りあげて提供する――なんてことも珍しくありません」（矢島氏）。

とはいえもちろん、そこまで準備しても、現場により BIM データの活用の度合いはやはり差がある。ただし、その「差」は 、必ずしも各現場担当者の BIM に関する知識や BIM ツールの操作技術の不足ばかりが原因というわけではない。たとえ BIM 知識がなくても、現場経験の豊富なプロフェッショナルならば、これをきっちり利用してくれるものなのである。

特にどの現場でも普通に生産性向上を考える所長であれば、たとえBIMの知識はなくても BIMデータを見ると 直感的に“これはいいな！ 使えるな！”と分かってくれるみたいで……私たちが提案すれば、確実に結果を出してくれます」（矢島氏）。

その意味では、施工現場での BIM データの活用を進めて行く上で、現場スタッフに BIM を詳細まで教育する必要は必ずしもない。「こういうことができる」、「こういう機能がある」とおおよそ把握してもらえば、たとえ ARCHICAD の操作が得意でなくても、 BIM データ活用法のアイデアはいくらでも浮かんでくるものなのだ。

「実際、現場の人に BIM モデルを見せるとみんな最初はびっくりしますが、内容を理解すると、すぐに“あの部屋の断面を映してくれ！”“あの納まりを見せてくれ！”となります。BIM を活用する上で大切なのは、建築という仕事の根本的な部分への理解なのです」（安井氏）。

どこまでも品質向上と効率化を追求
