Fondé par André Eksteen et Braam de Villiers en 2000, Earthworld Architects & Interiors vise à repousser les limites de la créativité tout en mettant l’accent sur la durabilité.
Concevant des projets commerciaux, institutionnels et résidentiels, la philosophie de base de l’agence est de rechercher des opportunités d’utiliser le processus de conception et de construction comme catalyseur de changement positif en Afrique du Sud.
Basé à Pretoria et utilisateur d’Archicad depuis 2010, Earthworld utilise Archicad dans l’ensemble de ses pratiques d’architecture et de design d’intérieur, des premières idées de conception aux présentations et visites initiales, en passant par la modélisation des informations de construction BIM.

Nom du projet : Future Africa Innovation Campus – Salle à manger
Emplacement du projet : Afrique du Sud
Nom de l’Agence : Earthworld Architects
Type de projet : Enseignement
Date d’achèvement: 2018
Logiciels utilisés : Graphisoft Archicad, Graphisoft BIMcloud, Graphisoft BIMx

L’Outil qu’Archicad met dans votre main est le contrôle. C’est-à-dire le contrôle de chaque élément et de chaque aspect de la conception.
André Ektseen
Fondateur et codirecteur de Earthworld Architects

Le projet

Un centre d’inspiration pour la recherche transdisciplinaire

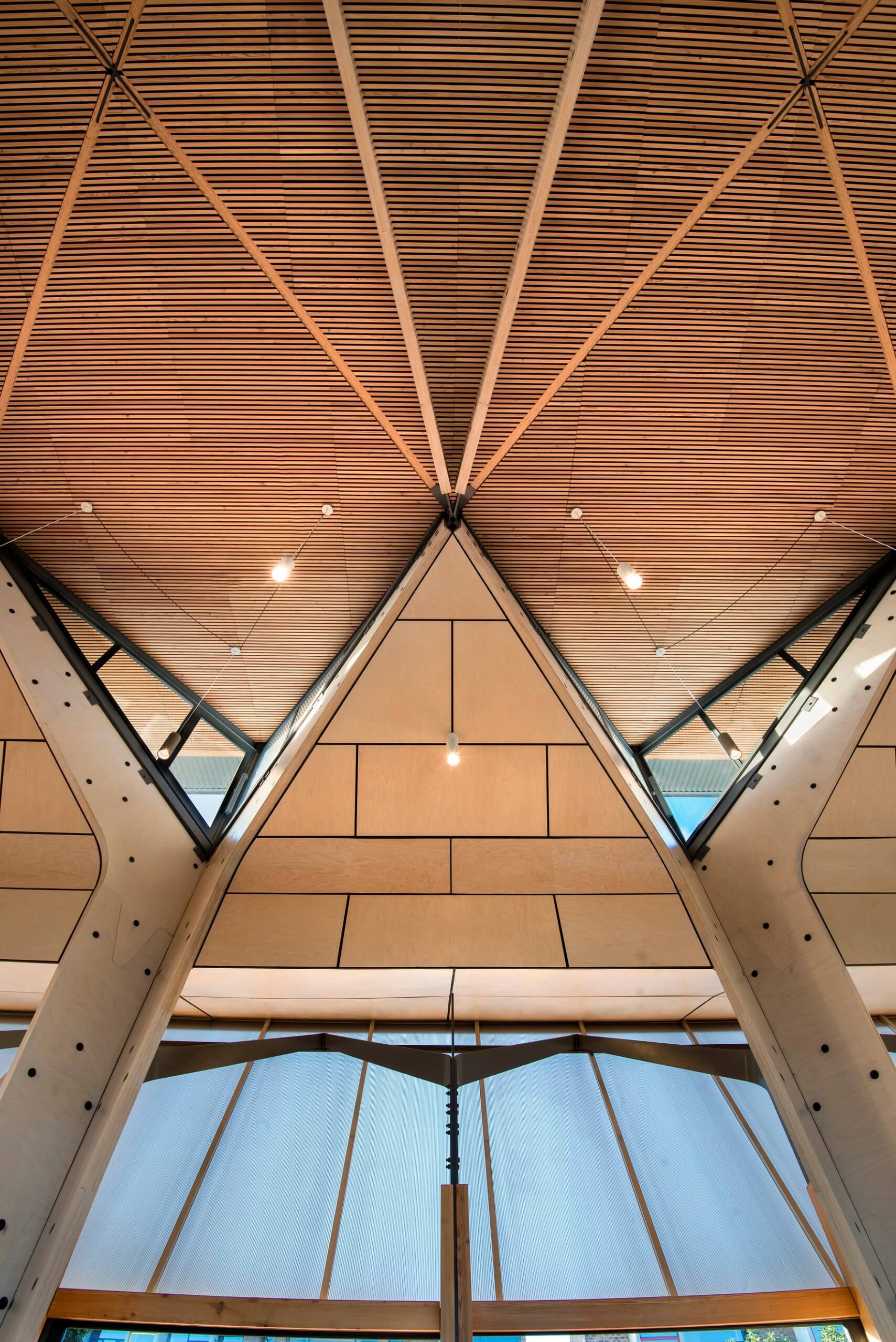

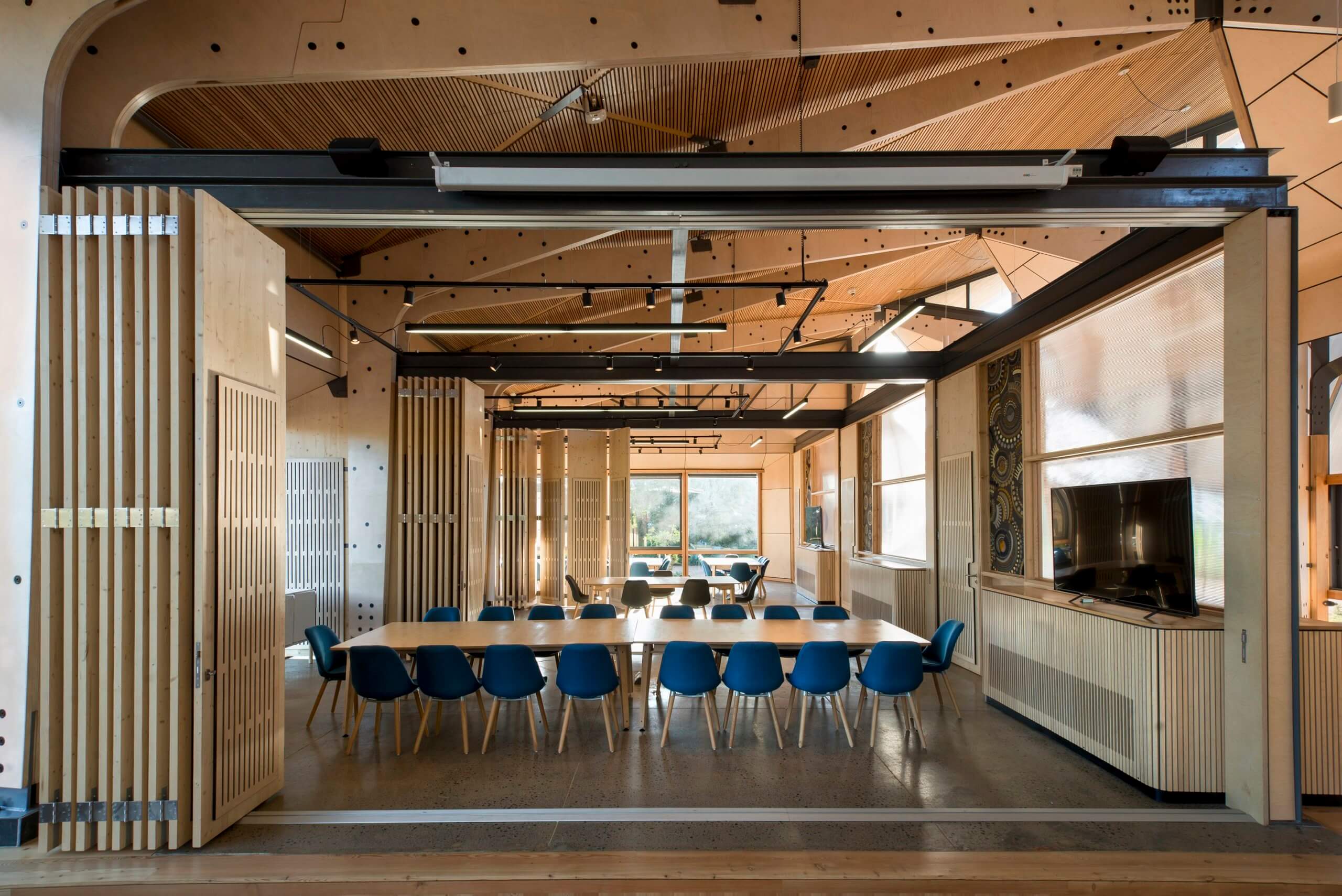

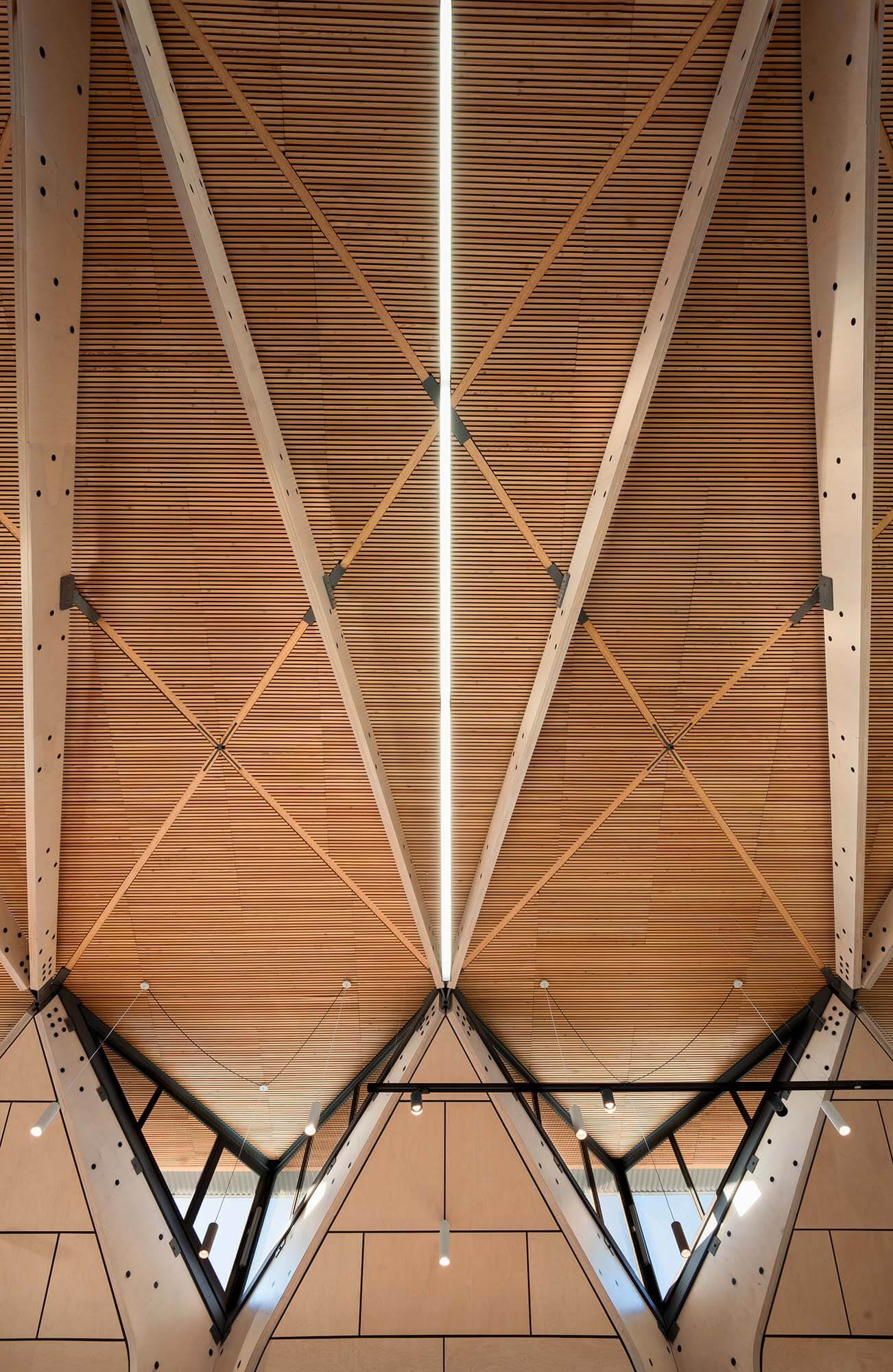

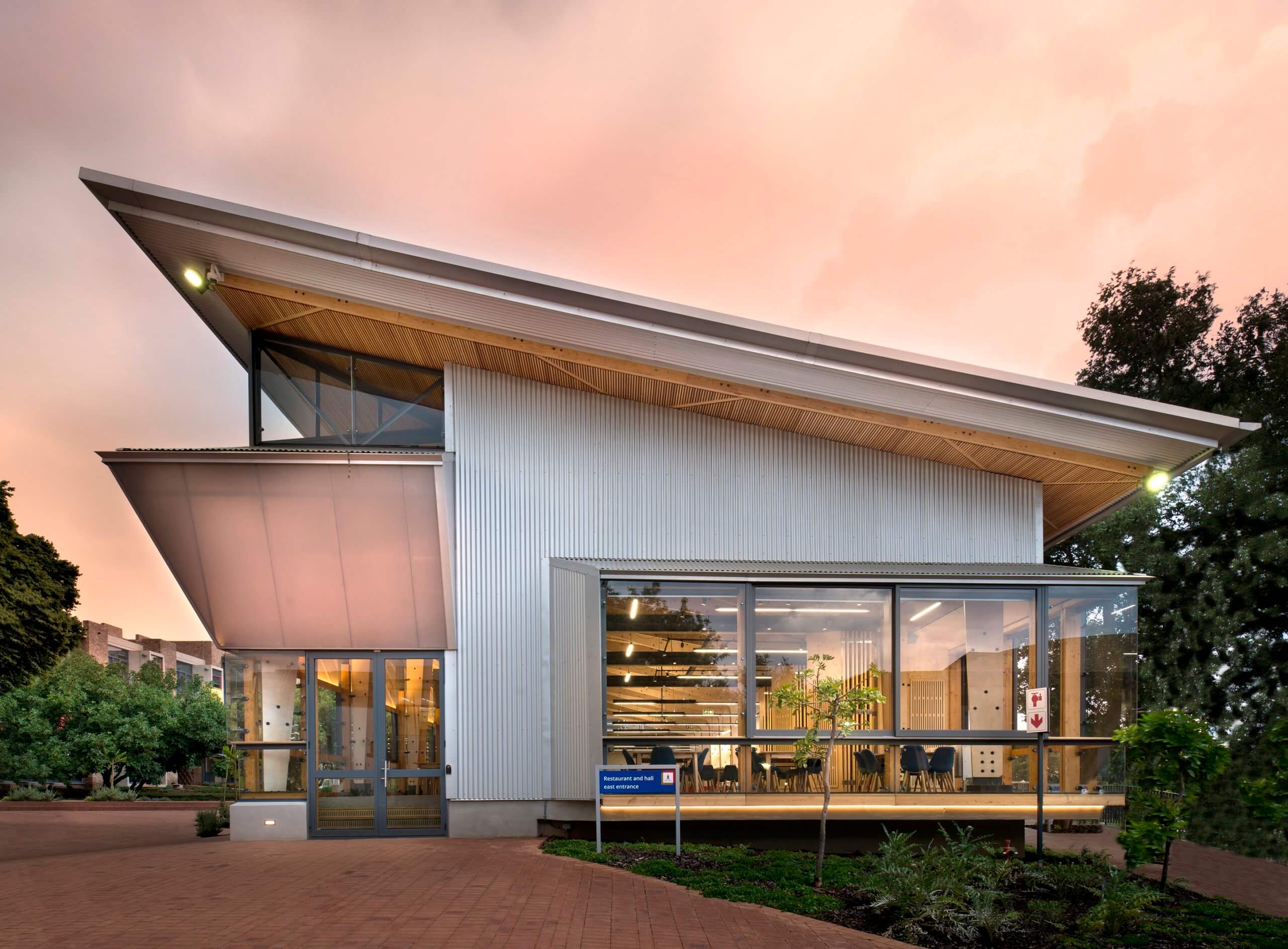

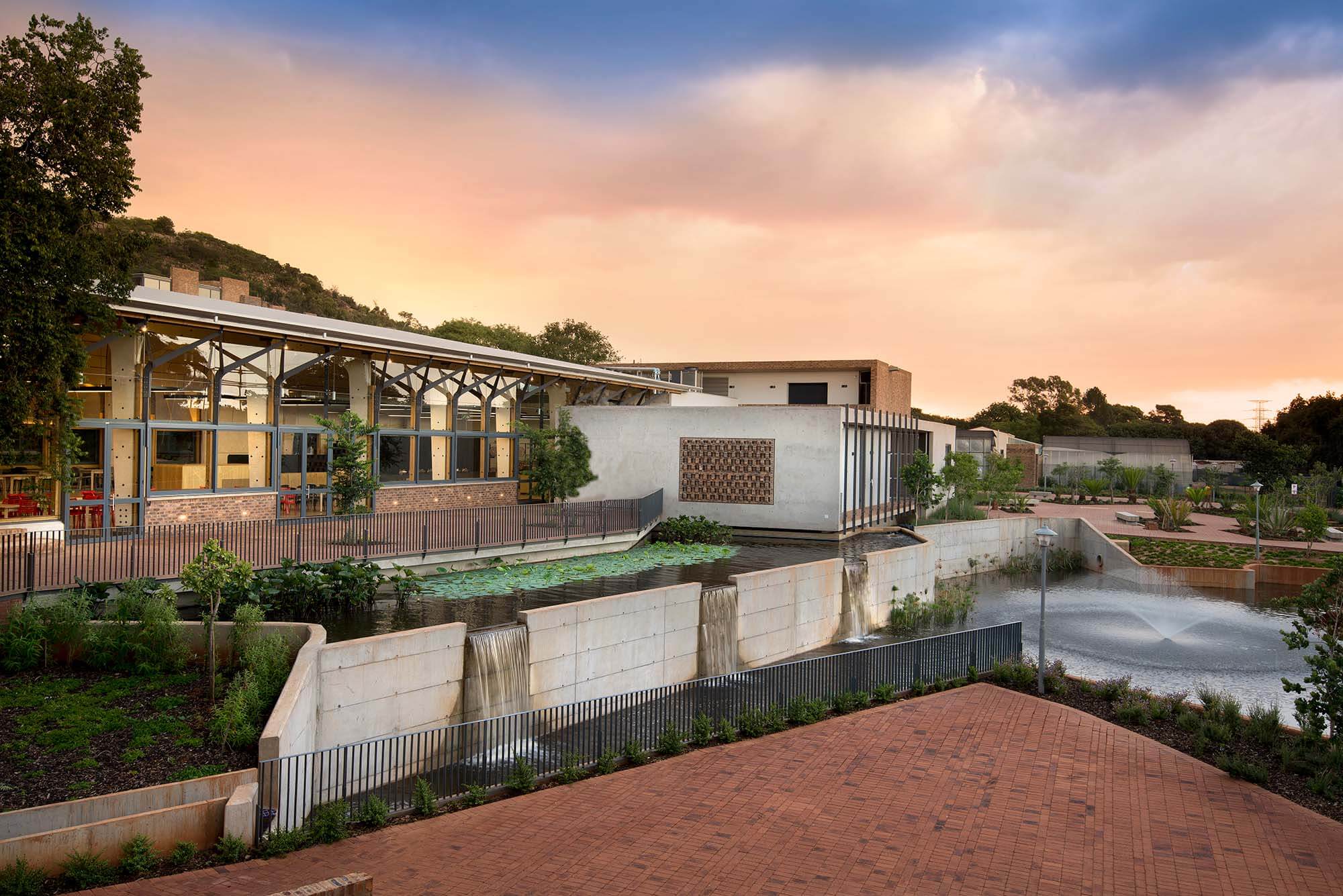

Conçu par Earthworld, le réfectoire du nouveau Future Africa Innovation Campus de l’Université de Pretoria est un bâtiment en bois inspirant qui vise à favoriser la discussion et la collaboration, reflétant l’accent mis par le campus sur la recherche collective et le développement du leadership scientifique.
Le cahier des charges prévoyait la conception d’un nouveau campus qui faciliterait et renforcerait la recherche transdisciplinaire dans le contexte africain. Earthworld a créé un bâtiment organique en bois composé de cellules visibles et de petits composants qui s’emboîtent pour créer un espace sculptural, adapté au contexte et durable.

Inspiration

Une approche pionnière de la conception durable

André Ekseen, fondateur et codirecteur d’Earthworld, vous parlera de la philosophie, de l’inspiration et des aspects pratiques de la conception et de la construction de cet espace collaboratif et stimulant.

Future Africa Campus, Afrique du Sud, Earthworld Architects,
ewarch.co.za

Conception pour la fabrication

Les outils numériques au service de la fabrication de précision

L'un des premiers bâtiments en bois massif construits en Afrique du Sud, le réfectoire du Future Africa Innovation Campus a été conçu par Earthworld pour une préfabrication hors site, afin que les différentes étapes de construction et d'assemblage puissent se dérouler en parallèle.
L'intégration numérique était cruciale pour cette approche de précision et Archicad a permis à l'équipe de travailler avec une tolérance zéro en matière de fabrication.
Reposant sur une dalle de béton, les composants en acier et en bois de l'ensemble du campus ont été préfabriqués sur des cintreuses, des découpeuses et des fraiseuses à commande numérique. Une grande partie du bâtiment a été construite en contreplaqué de bouleau de 30 mm, découpé sur mesure en usine et assemblé sur place à la manière d'une scie sauteuse.

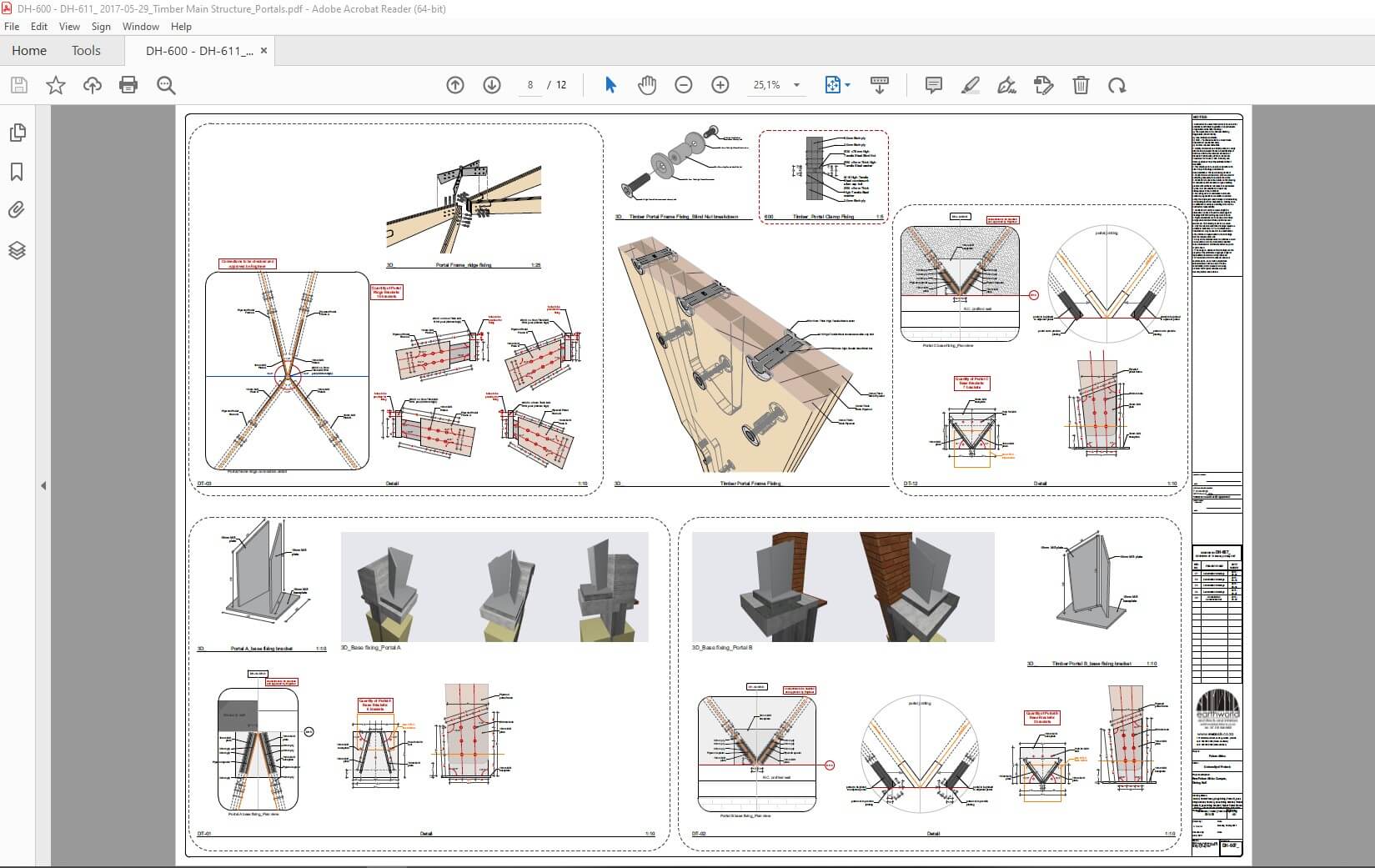

Documentation avec Archicad

rivez-vous au cours de Graphisoft Learn Techniques avancées de documentation dans Archicad pour avoir une compréhension complète des flux de documentation qui vous permettront de configurer en toute confiance différents filtres sur votre modèle afin d'obtenir exactement ce dont vous avez besoin.

Vous pouvez commencer à fabriquer l'ensemble du bâtiment et tous les composants dès le premier jour si vous faites correctement votre travail préparatoire. C'est là qu'Archicad est très utile : vous pouvez travailler dans les moindres détails dans un espace de modèle, puis traduire ces données dans un langage de fabrication.
André Eksteen
Fondateur et codirecteur de Earthworld Architects

La construction

Un espace d'éveil construit à la main

Earthworld a conçu l'ensemble du bâtiment pour qu'il soit assemblé à la main, les composants étant transportés sur le Site à bord d'une camionnette ou d'une voiture et d'une remorque. La philosophie de la pratique de "l'industrialisation démocratique" permet aux petits constructeurs et aux travailleurs non qualifiés d'être impliqués dans de grands projets de construction. Le bâtiment a été construit par une équipe de huit ouvriers seulement, dont certains n'étaient pas qualifiés auparavant.

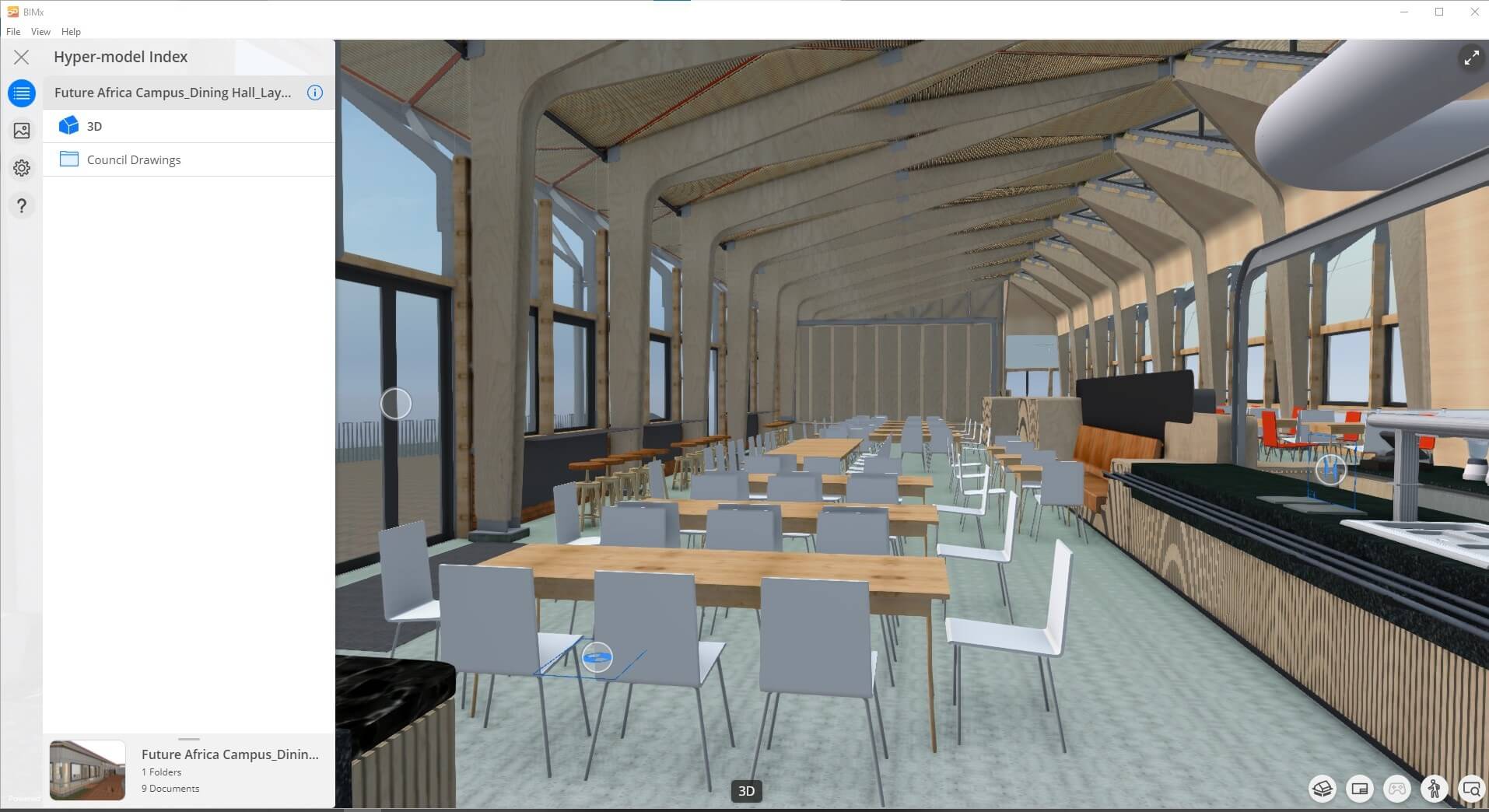

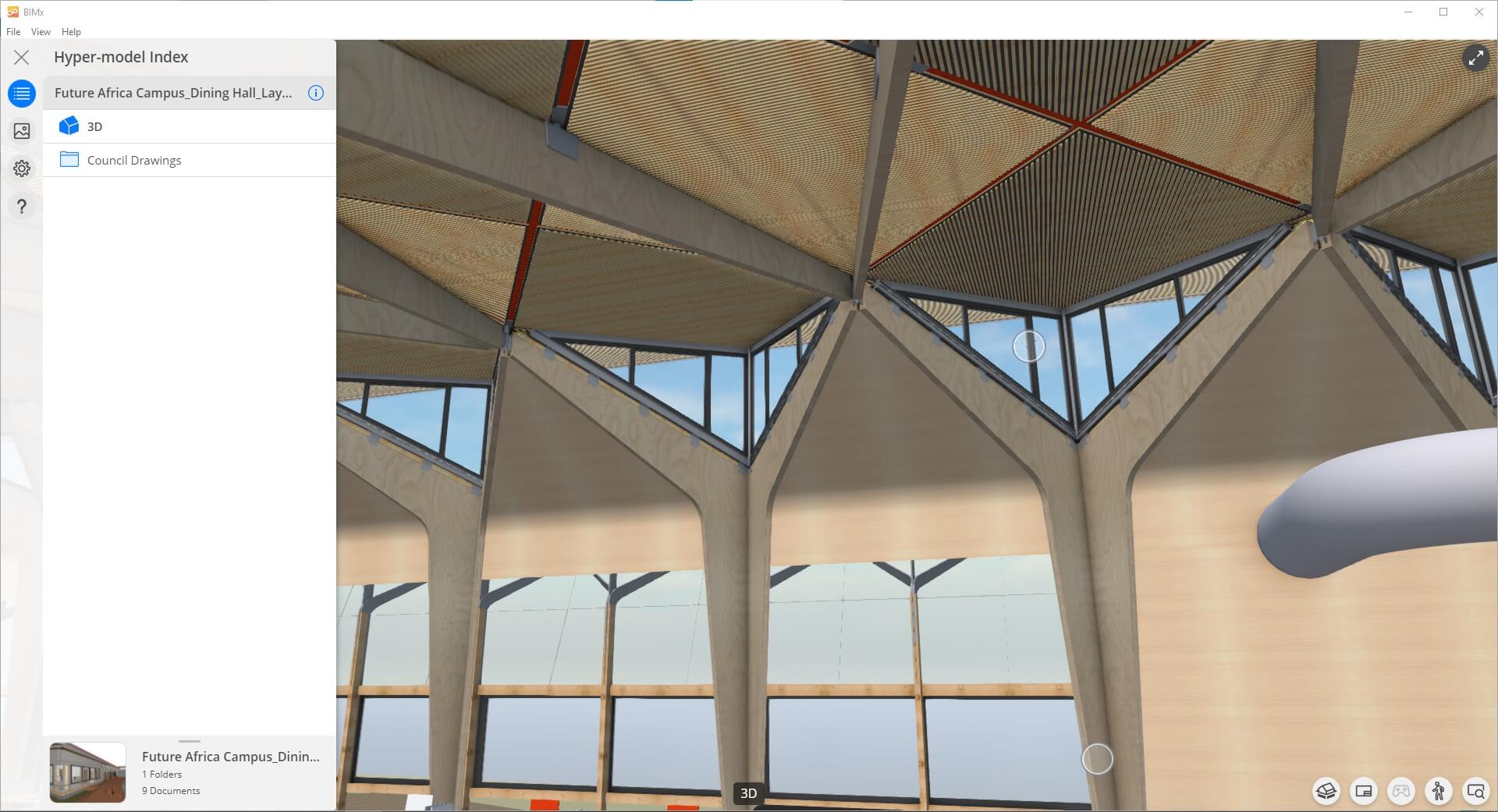

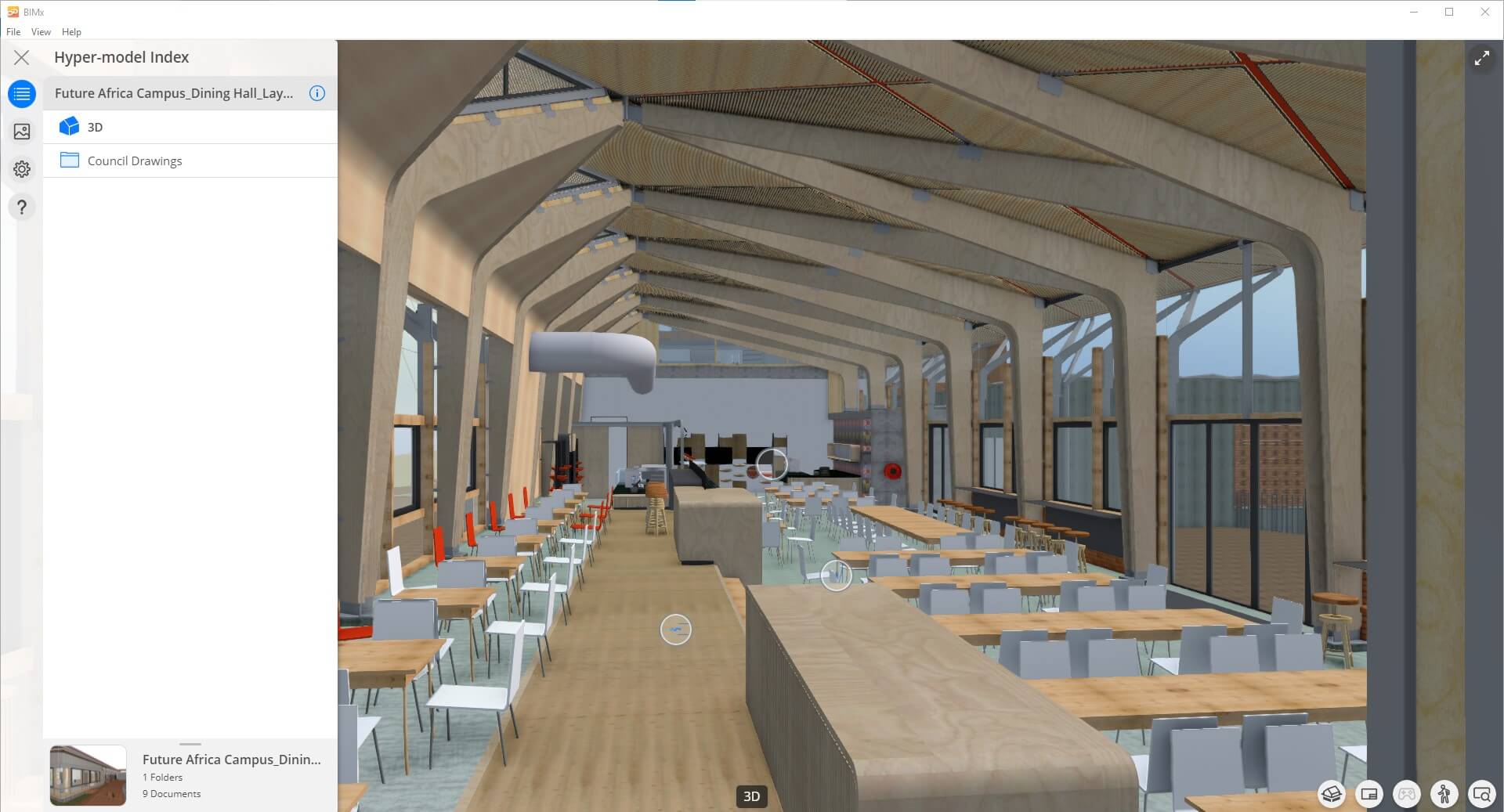

La puissance d'Archicad et de BIMx a ouvert la communication entre les architectes et les constructeurs. En apportant les dessins en 3D sur le chantier sur un iPad, chacun pouvait immédiatement visualiser ce qu'il construisait et pouvait comprendre où son travail s'inscrivait dans le projet.

En savoir plus sur BIMx

Explorer, présenter et coordonner avec BIMx ! Explorer, présenter et coordonner avec BIMx !Partager votre projet Archicad avec BIMxest un cours en ligne autodidacte sur la façon d'exporter votre modèle Archicad vers BIMx et sur la façon d'explorer le modèle BIMx sur n'importe quel appareil.

Outil extrêmement précieux, Archicad permet à l'architecte de redevenir le maître d'œuvre. L'architecte peut devenir le détenteur et l'intégrateur d'informations et le créateur de systèmes.
André Eksteen
Fondateur et codirecteur de Earthworld Architects

Le pouvoir du BIM

Intégration et collaboration numériques

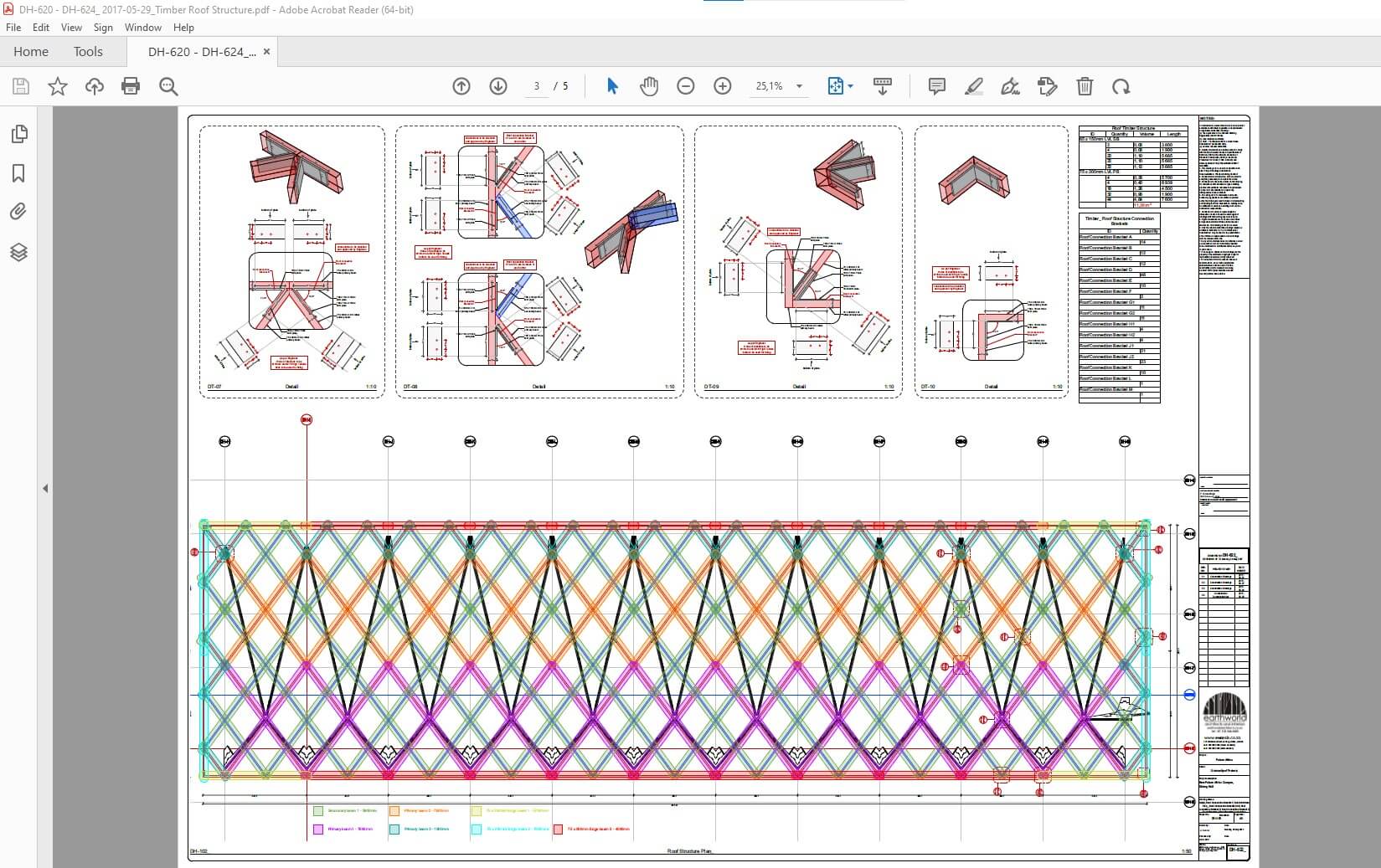

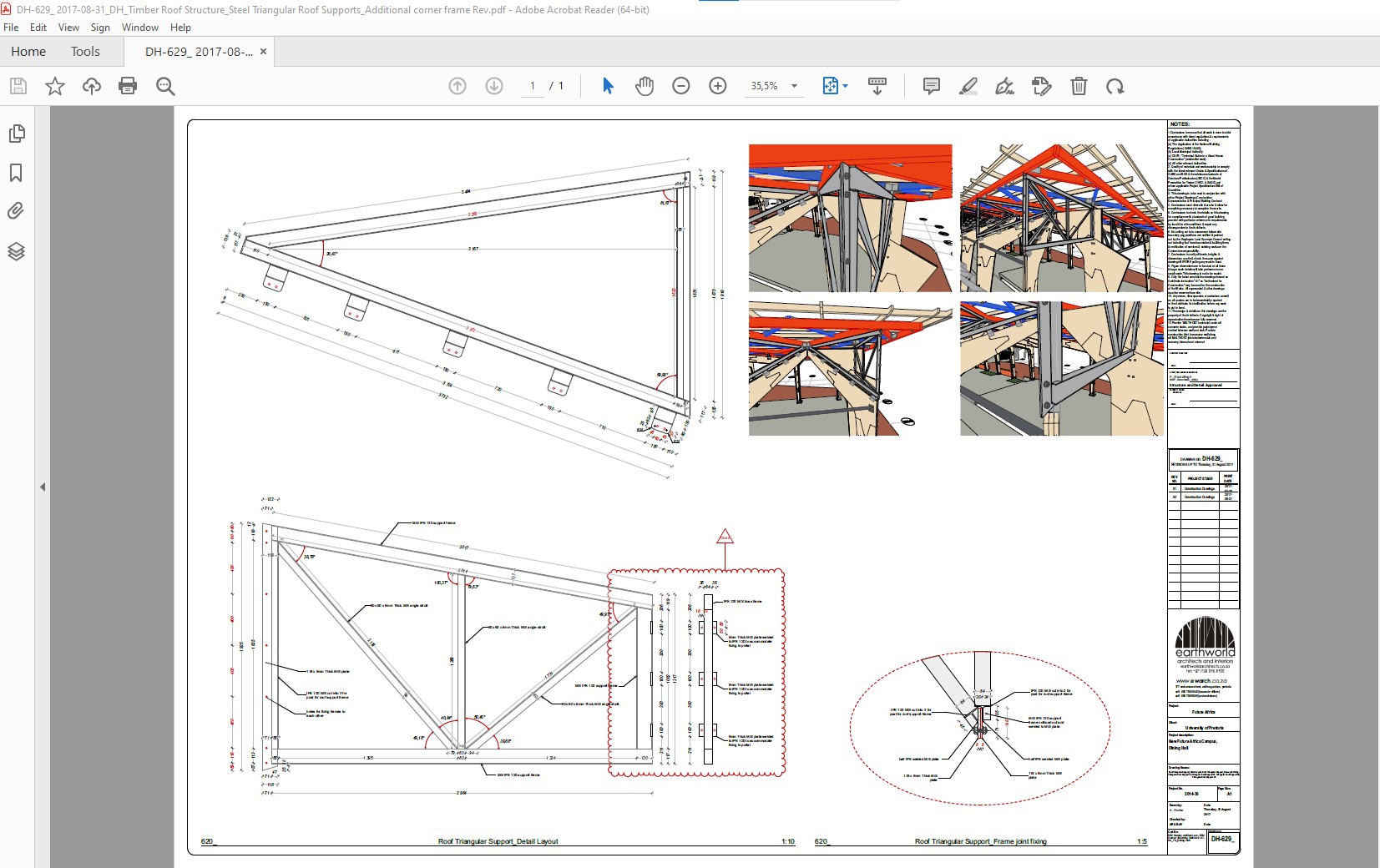

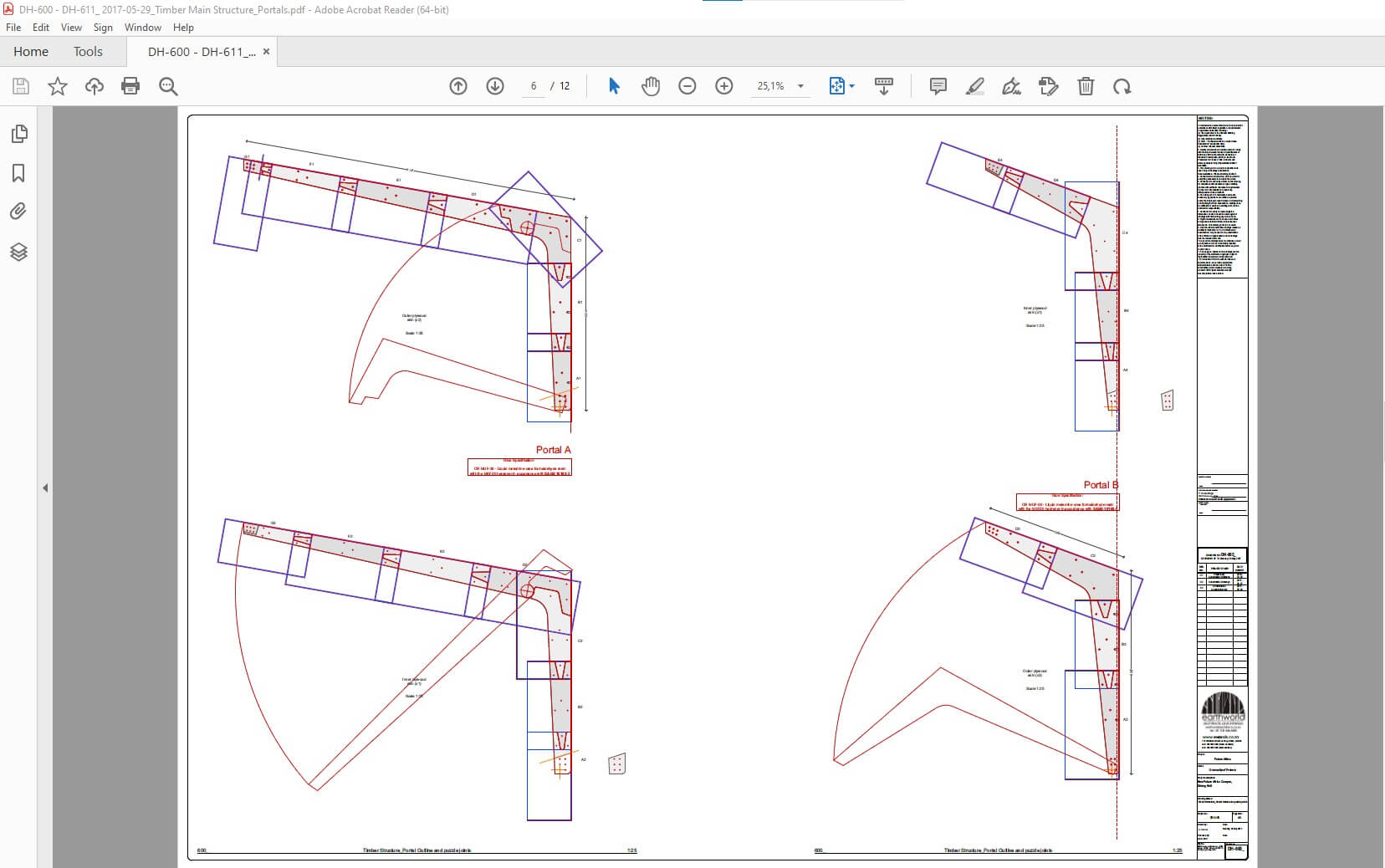

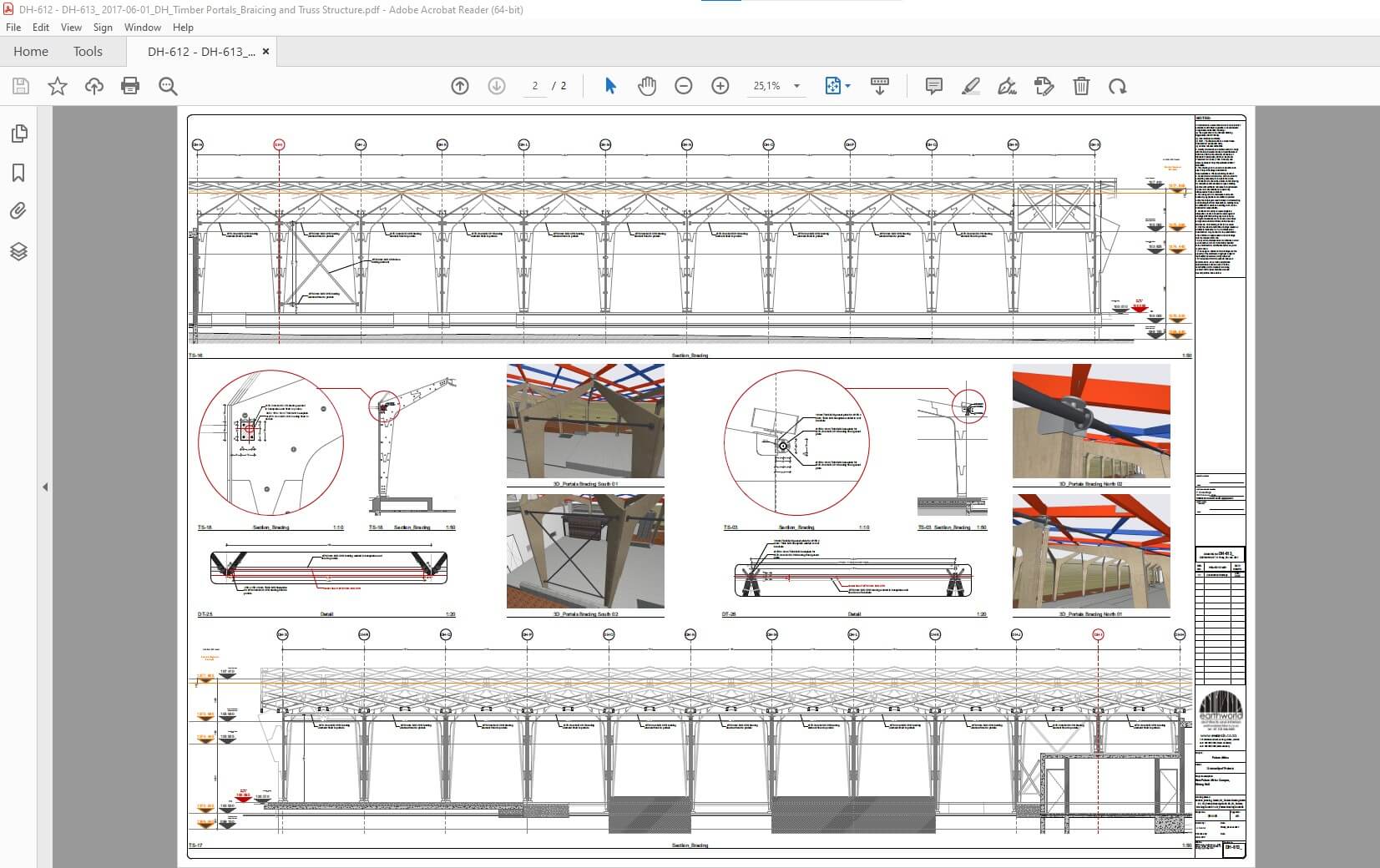

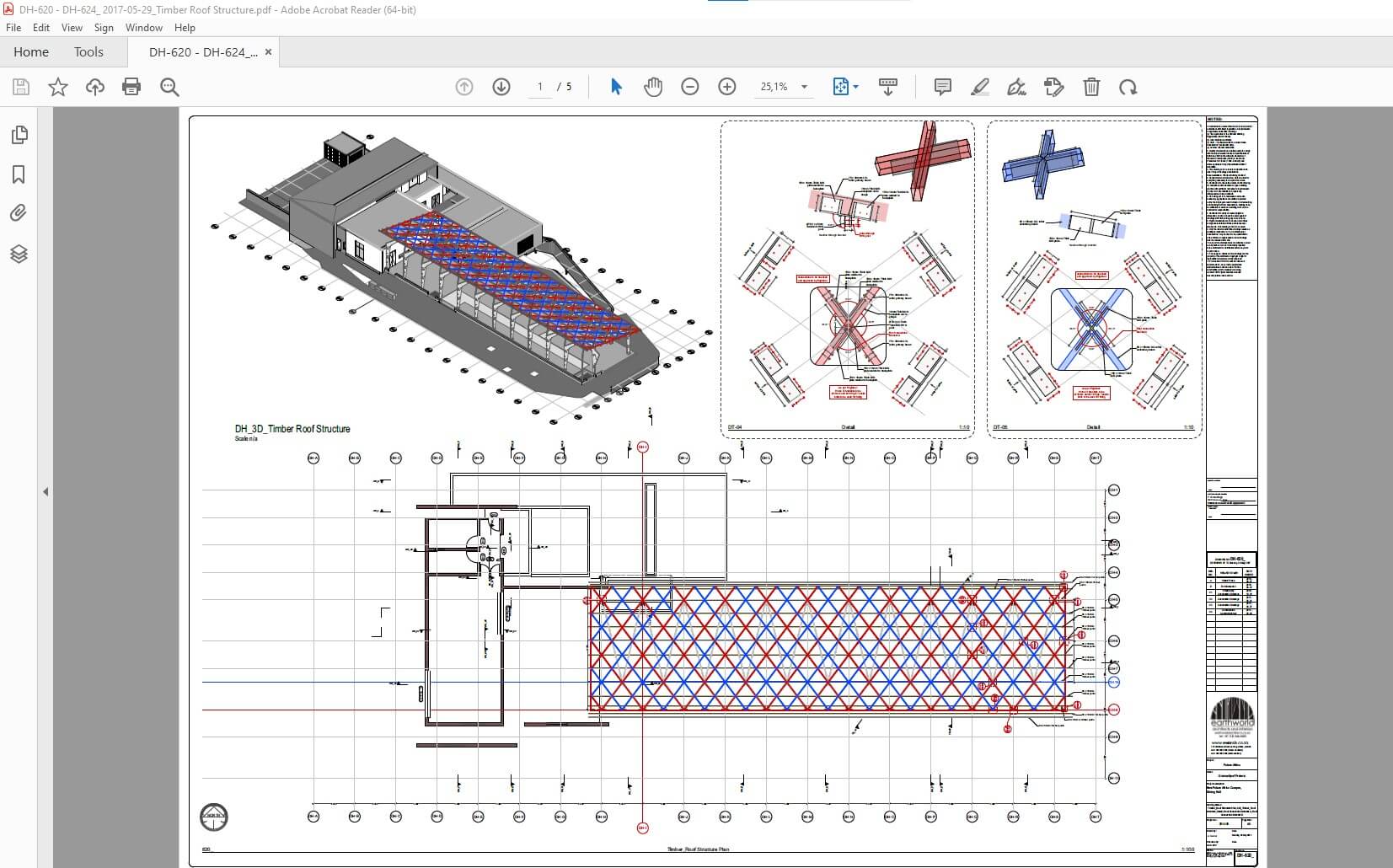

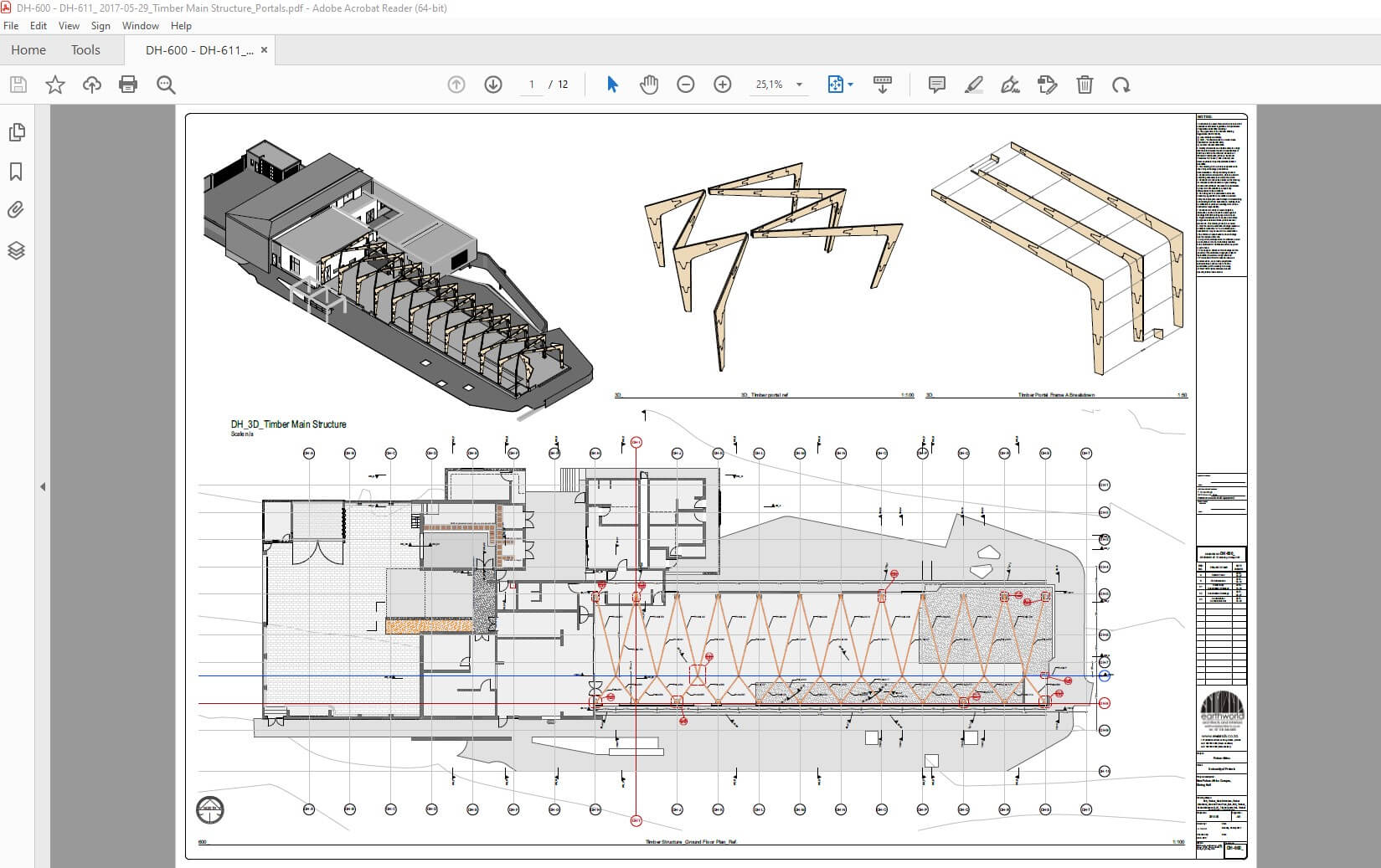

L'intégration numérique entre la conception, la fabrication et l'assemblage a été déterminante pour la réussite du projet. Archicad a été d'une aide précieuse pour traduire rapidement et facilement les dessins numériques en informations nécessaires au Fabricant.

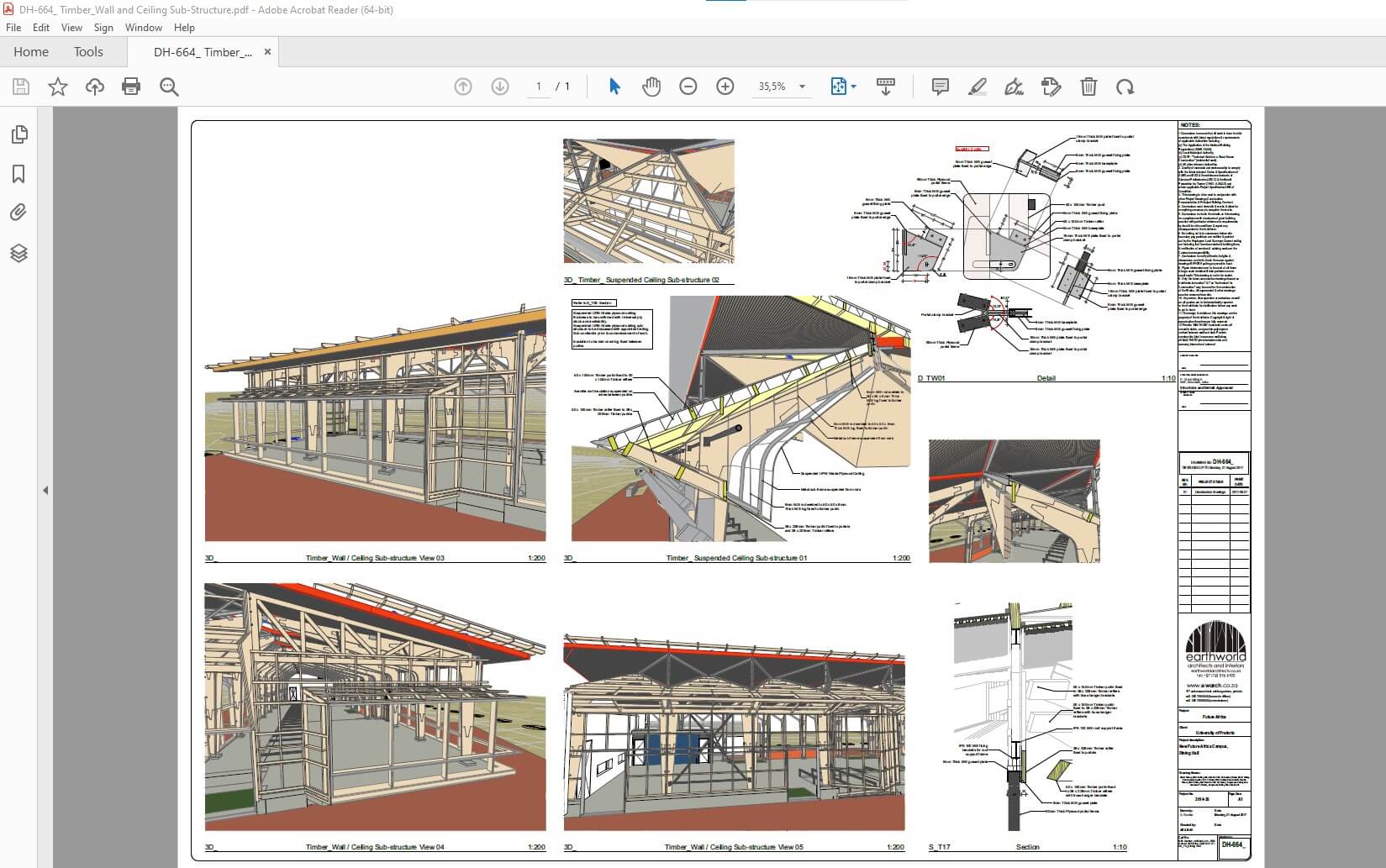

Chaque composant du bâtiment a été conçu, dessiné, modélisé, présenté et communiqué dans le cadre du modèle d'information du bâtiment.
En outre, l'équipe a exporté des modèles de moments directement à partir d'Archicad pour les ingénieurs en structure. Les ingénieurs en structure ont ainsi pu obtenir les détails précis de toutes les articulations et connexions, un élément crucial lorsque l'on travaille avec du bois de masse.
