24 motivos para mudar para o Archicad 24: motivo 15

O Archicad 24 foi lançado mundialmente no dia 8 de Julho, no evento Building Together. Quer saber quais são as novidades dessa versão? Acompanhe nossa campanha diariamente cadastrando-se em nossa newsletter.

Hoje vamos falar sobre Produtividade.

Verificação da Qualidade do Modelo Analítico Estrutural

Além da Verificação abordada no motivo 14, outra verificação do modelo possível com o Archicad 24 é a do Modelo Analítico Estrutural.

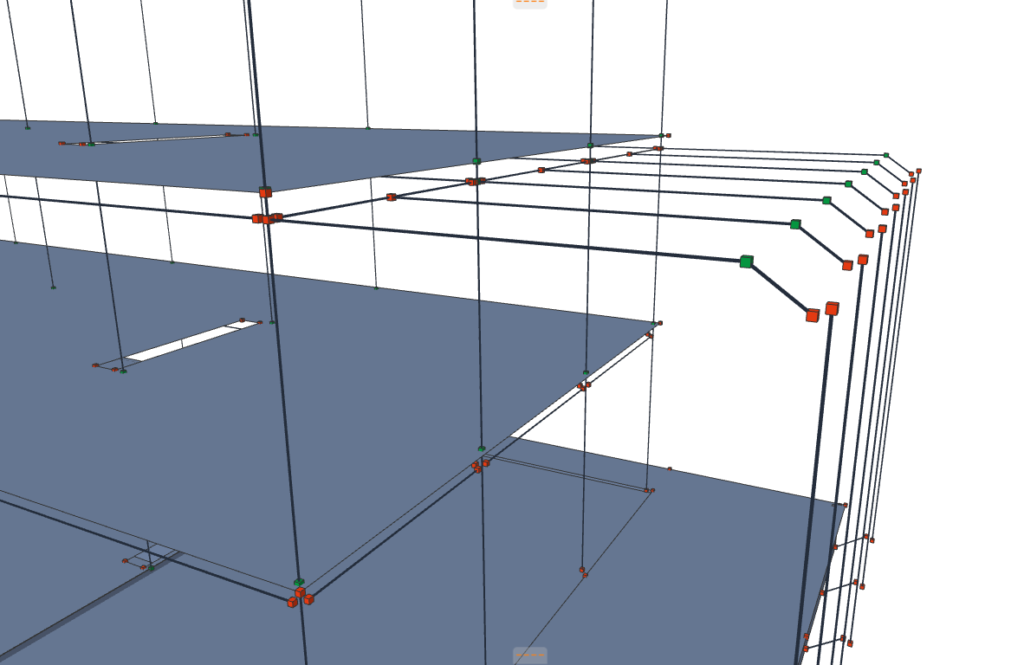

Já sabemos que o Modelo Analítico Estrutural (MAE) é gerado a partir do modelo físico, que deve ser ajustado corretamente com as Regras de Geração do Modelo. Durante esse processo, você pode continuamente verificar a qualidade e coesão deste com a ferramenta Verificação da Qualidade do Modelo Analítico Estrutural.

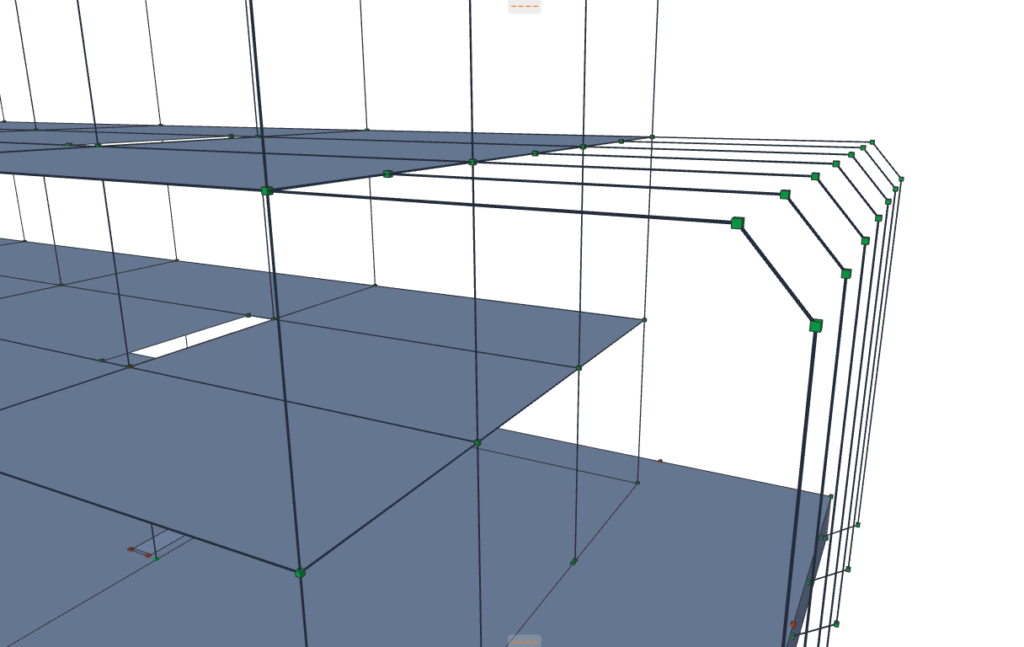

A diferença entre um MAE sem regras de geração (esquerda) e um MAE com regras de geração corretas (direita)

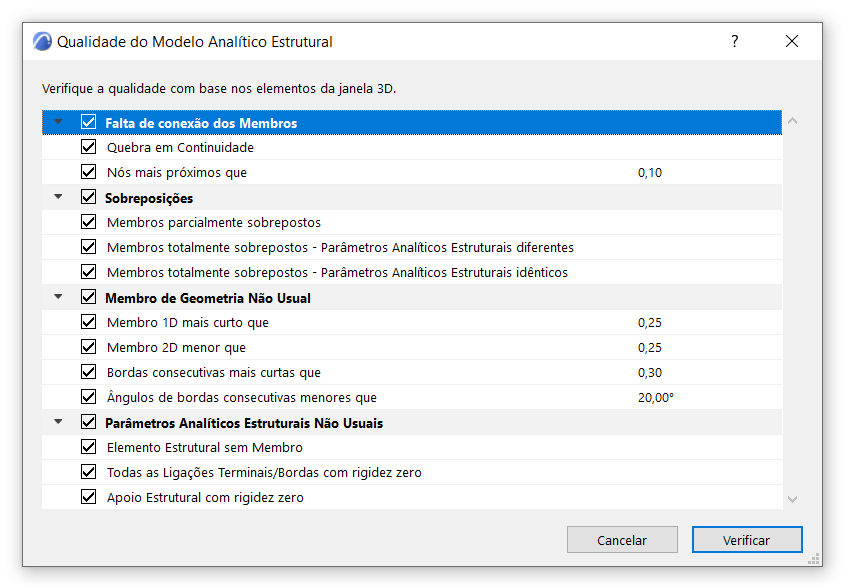

Para acessar a caixa de diálogo de verificação, você deve acessar a Janela 3D, habilitar a visualização do Modelo Analítico Estrutural (no Menu Visualização) e clicar no Menu Modelagem > Verificação do Modelo > Qualidade do Modelo Analítico Estrutural.

A Verificação da Qualidade do Modelo Analítico Estrutural ajuda a garantir que o MAE esteja conciso e corretamente gerado. A caixa de diálogo contém uma lista de verificações de parâmetros, divididas em quatro categorias. Você pode verificar o modelo com base em todos os parâmetros listados ou apenas em alguns destes, marcando-os ou desmarcando.

A primeira categoria mapeia elementos que estejam fisicamente conectados ou estão próximos mas que não tenham seus membros estruturais conectados, como nos exemplos abaixo.

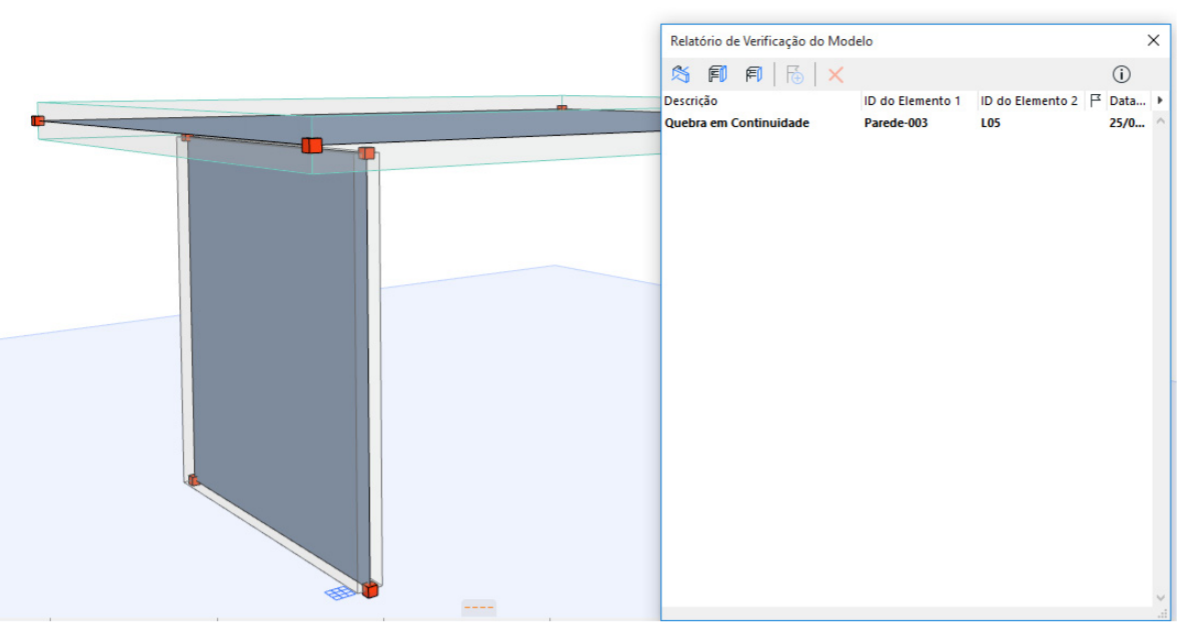

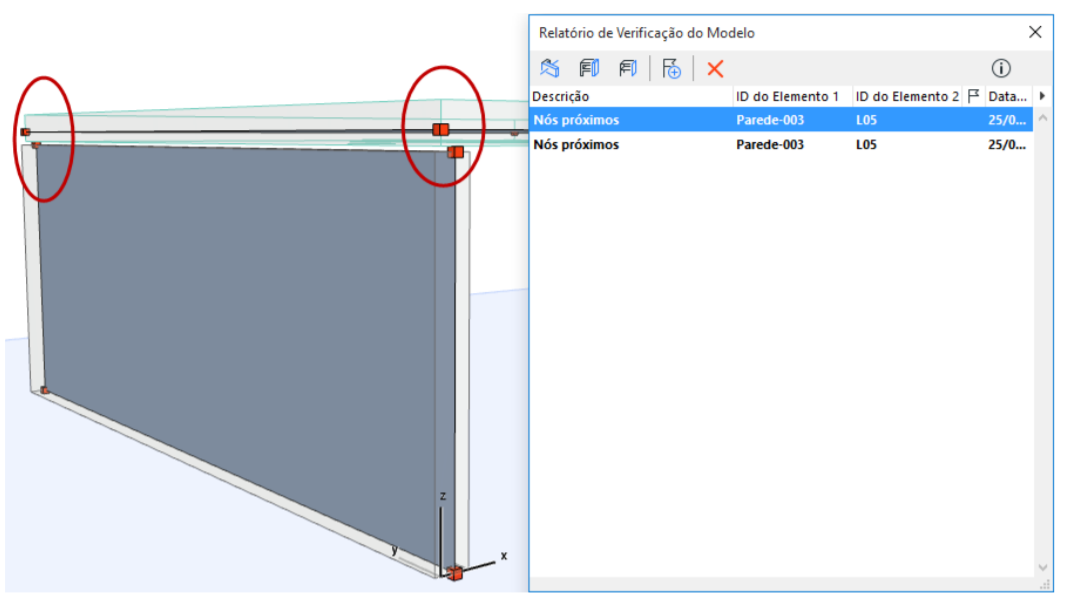

Exemplo de quebra de continuidade (esquerda) e de nós próximos não conectados (direita)

A segunda categoria identifica sobreposições totais ou parciais entre membros estruturais de uma ou duas dimensões (1D ou 2D).

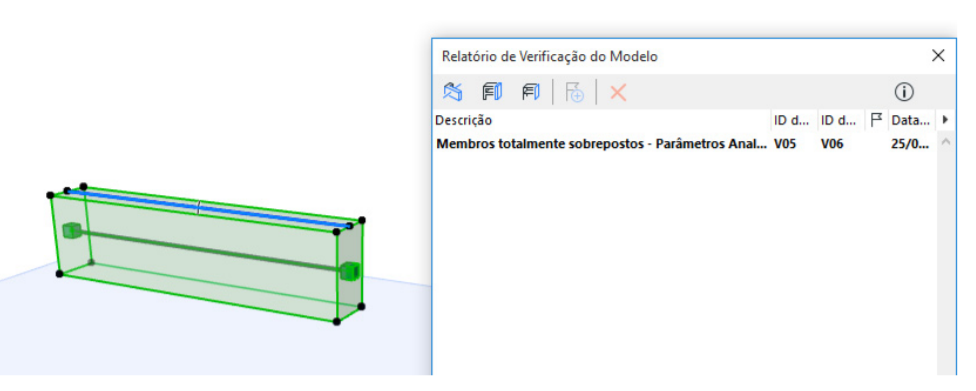

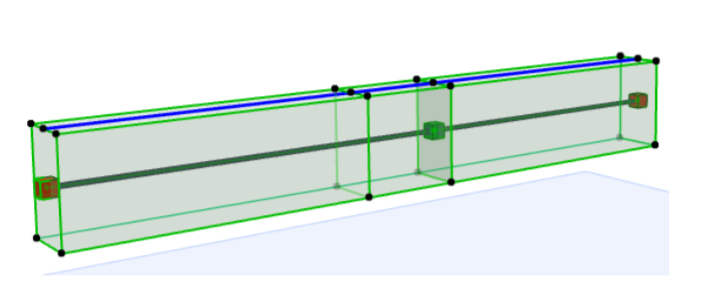

Exemplo de sobreposição parcial (esquerda) e total (direita)

Os parâmetros verificados na terceira categoria mapeiam membros com geometria não usual. Você pode inserir valores de tolerância mais precisos se preferir, ou desmarcá-los na verificação se isso não for um problema no seu projeto.

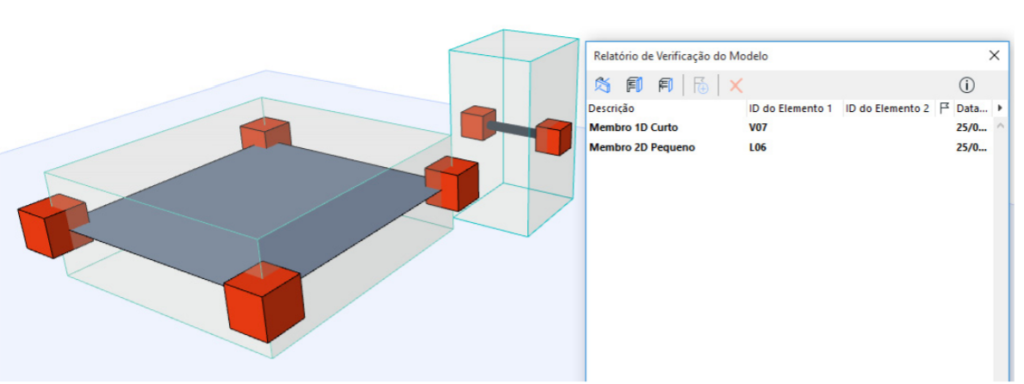

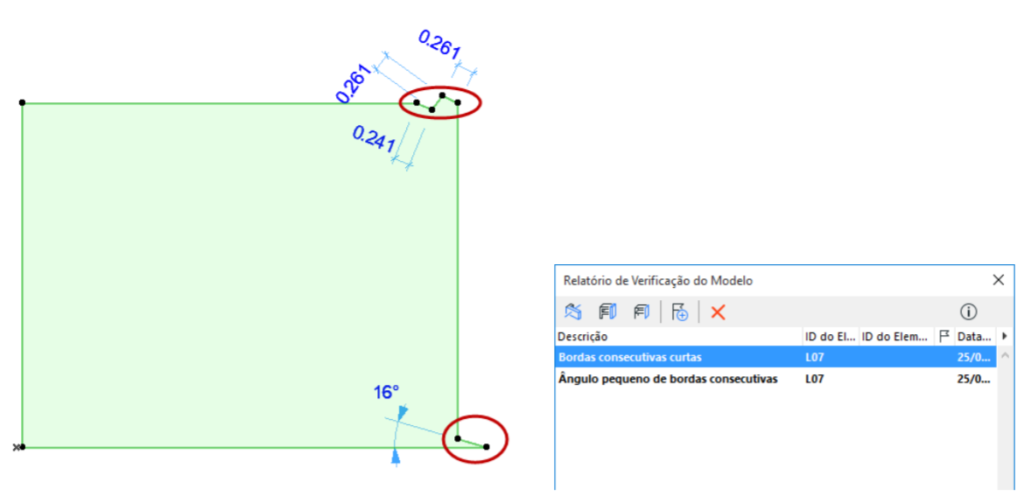

Exemplo de Membros Analíticos curtos, pequenos (esquerda), com bordas curtas e com bordas em ângulos pequenos (direita)

Por último, a quarta categoria mapeia Parâmetros Analíticos não usuais, como elementos definidos como estruturais que não apresentam membro analítico e membros analíticos sem rigidez.

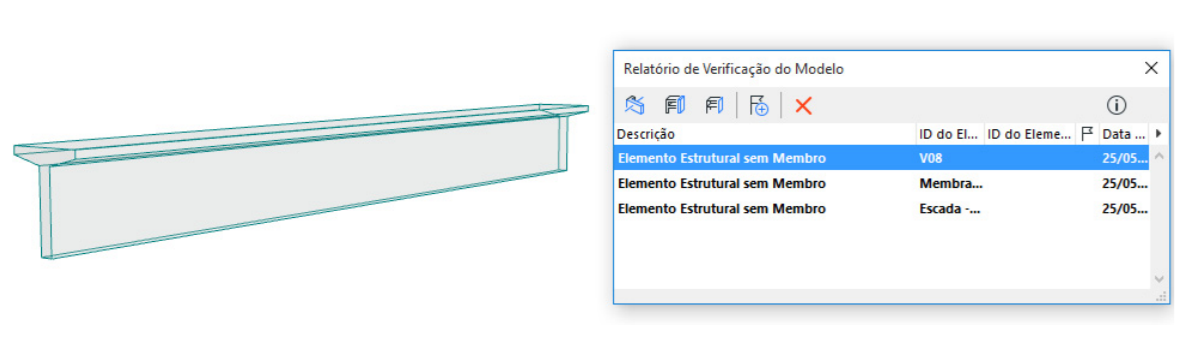

Exemplo de elemento com Função Estrutural definida como Estrutural (propriedade do elemento) e sem Membro Estrutural (determinado nas definições do elemento)

Os resultados, listados no Relatório de Verificação do Modelo chamam sua atenção para possíveis problemas. Todas as informações captadas por qualquer uma das 3 verificações fica listada no mesmo relatório, que funciona como dito no motivo 14:

Resultados em negrito representam elementos mapeados na última verificação. Resultados anteriores não ficarão em negrito e ficarão listados até que você os exclua ou feche o arquivo, mesmo que o erro mapeado já tenha sido resolvido. Um duplo clique no resultado seleciona os elementos envolvidos no resultado, e você pode criar Anotações a partir de um ou vários resultados do Relatório e refazer verificações quantas vezes quiser.

Lembre-se que para todas as Verificações de Modelo:

  • Apenas os elementos visíveis na janela 3D são verificados
  • Se houver seleção, apenas os elementos selecionados serão verificados
  • Todos os resultados são listados no Relatório de Verificação do Modelo
