United States site instead?O Archicad 24 foi lançado mundialmente no dia 8 de Julho, no evento Building Together. Quer saber quais são as novidades dessa versão? Acompanhe nossa campanha diariamente cadastrando-se em nossa newsletter.
Hoje vamos falar sobre Produtividade.
Verificação da Qualidade do Modelo Físico
Desde o Archicad 21, a ferramenta de Detecção de Colisão já era utilizada para verificação do modelo. A partir do Archicad 24, existem duas novas formas de verificação do seu modelo; hoje abordaremos a primeira, e no motivo 15 abordaremos a segunda.

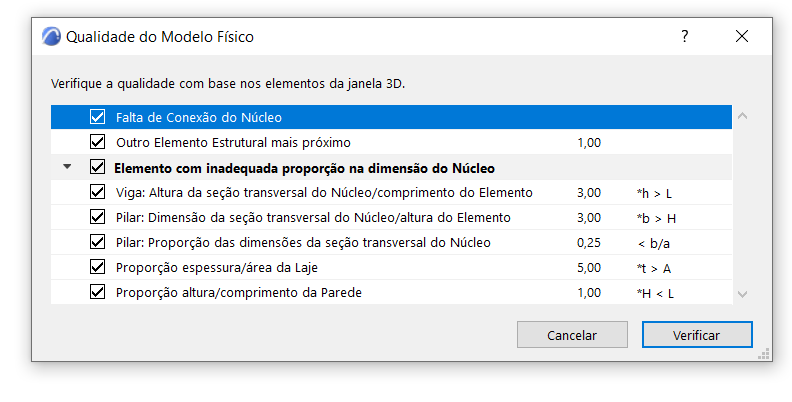

Para acessar a caixa de diálogo de verificação da Qualidade do Modelo Físico, acesse a Janela 3D e clique no Menu Modelagem > Verificação do Modelo > Qualidade do Modelo Físico.

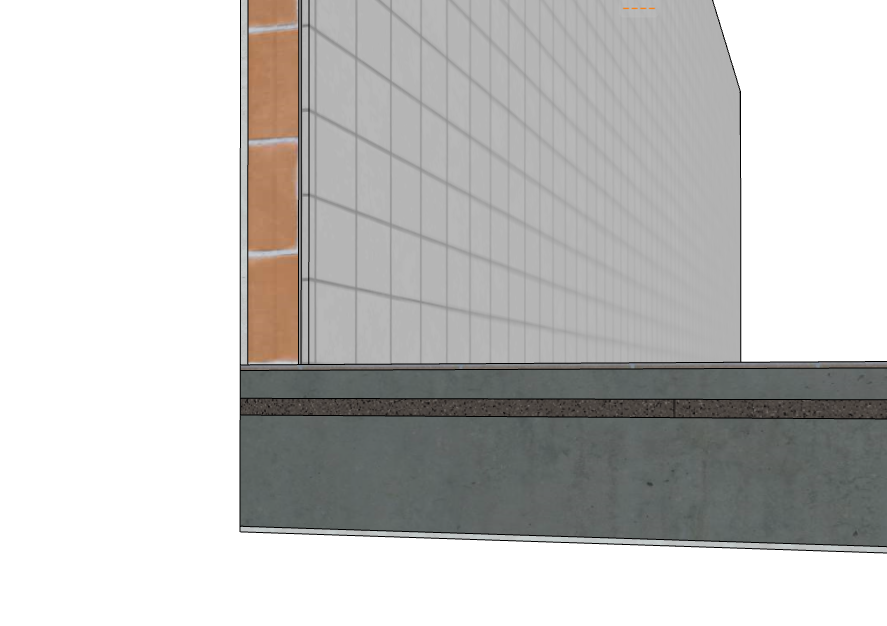

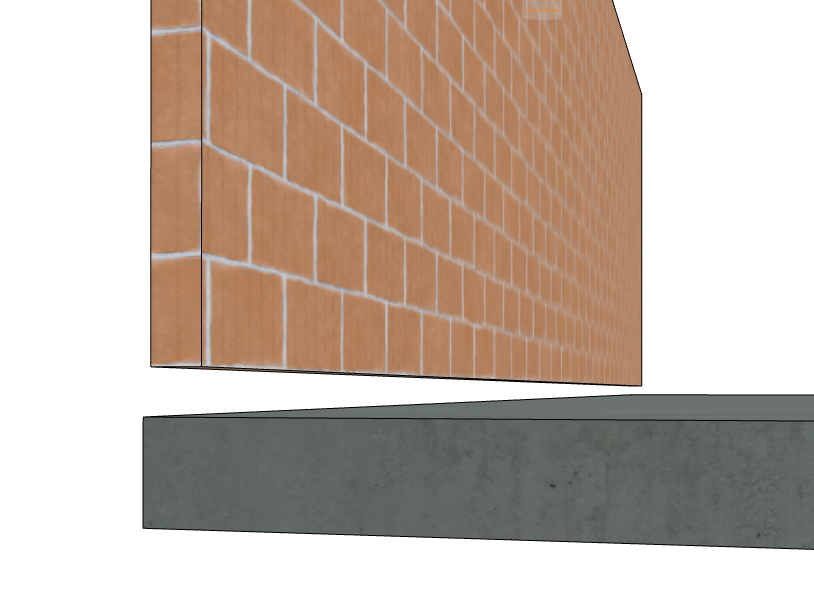

Na caixa de diálogo, marque as regras que você deseja mapear. A primeira regra mapeia elementos sem conexão de núcleo, como no exemplo abaixo. Os modelos da esquerda e da direita são iguais, porém no da direita vemos apenas os núcleos dos elementos, onde fica claro que os mesmos não estão se encontrando. A verificação da Qualidade do Modelo Físico é capaz de mapear este tipo de erro.

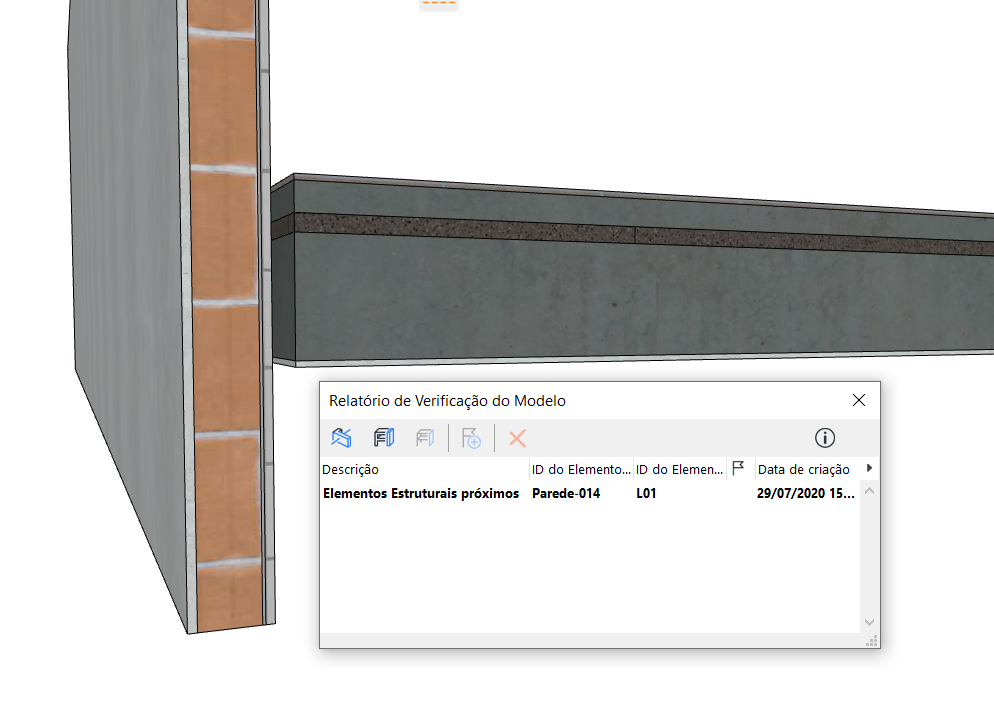

A segunda regra identifica qualquer par de elementos estruturais que não se interceptam ou se encostam, mas estão mais próximos um do outro do que o valor de tolerância fornecido, como no exemplo abaixo.

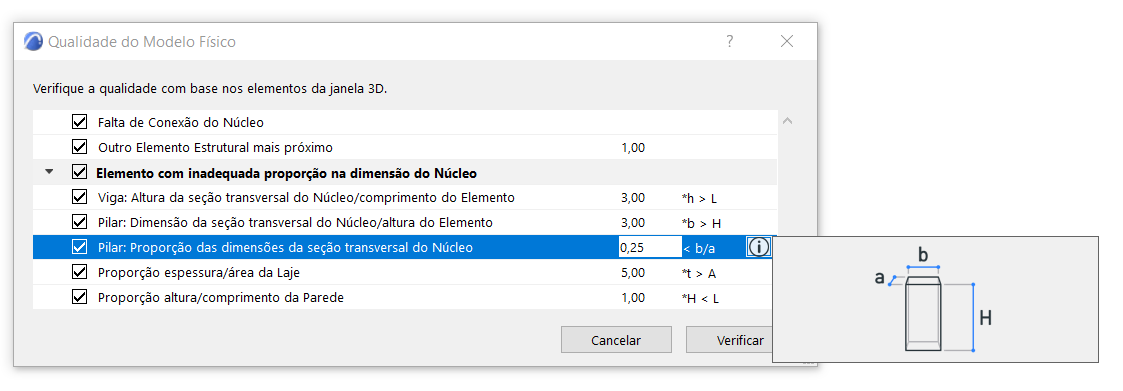

As outras regras se aplicam a proporções de elementos específicos. Para entender melhor quais dimensões estão sendo avaliadas, clique no ícone de informações:

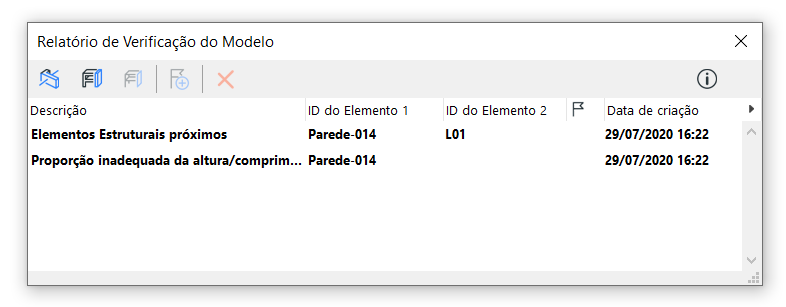

Após configurar as regras e proporções, clique em Verificar para gerar o relatório de Verificação do Modelo.
Resultados em negrito representam elementos mapeados na última verificação. Resultados anteriores não ficarão em negrito e ficarão listados até que você os exclua ou feche o arquivo, mesmo que o erro mapeado já tenha sido resolvido. Um duplo clique no resultado seleciona os elementos envolvidos. Você pode criar Anotações a partir de um ou vários resultados do Relatório, e refazer verificações quantas vezes quiser.
Os resultados listados na caixa de diálogo da Verificação do Modelo não são necessariamente erros. No entanto, para promover consistência, você pode usar esses parâmetros de “proporção inadequada” para ajustar seu fluxo de trabalho específico.
Lembre-se, que para todas as Verificações de Modelo:
- Apenas os elementos visíveis na janela 3D são verificados
- Se houver seleção, apenas os elementos selecionados serão verificados
- Todos os resultados são listados no Relatório de Verificação do Modelo
