O Archicad 24 foi lançado mundialmente no dia 8 de Julho, no evento Building Together. Quer saber quais são as novidades dessa versão? Acompanhe nossa campanha diariamente cadastrando-se em nossa newsletter.
Hoje vamos falar sobre Coordenação.
Gestor de Anotações

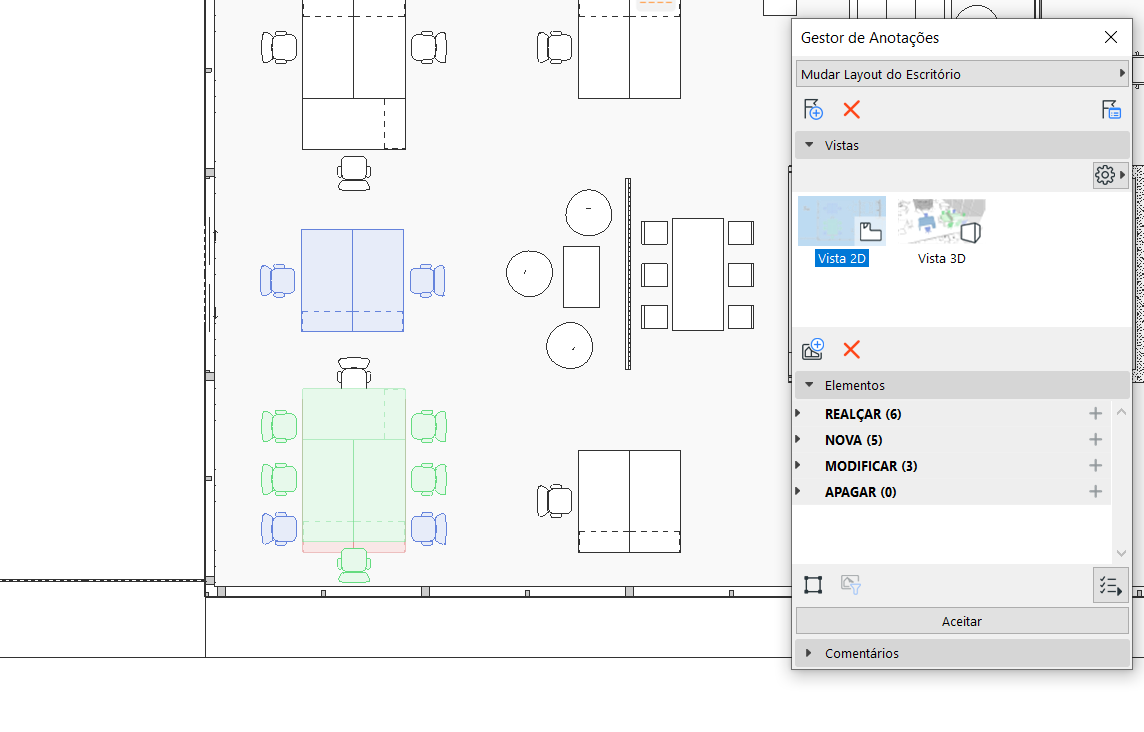

O Gestor de Anotação é uma paleta criada especificamente para gerenciar uma única anotação de cada vez, exibindo todas as suas informações. Pode ser acessada pelo menu Documentação, pela Barra de Ferramentas Padrão ou pelo menu Janelas > Paletas.
Na parte superior da paleta, você pode visualizar o nome da Anotação, Criar Nova ou Excluir Anotação, além de acessar e editar detalhes da Anotação, como descrição, data de vencimento, última modificação, prioridade e outras informações.

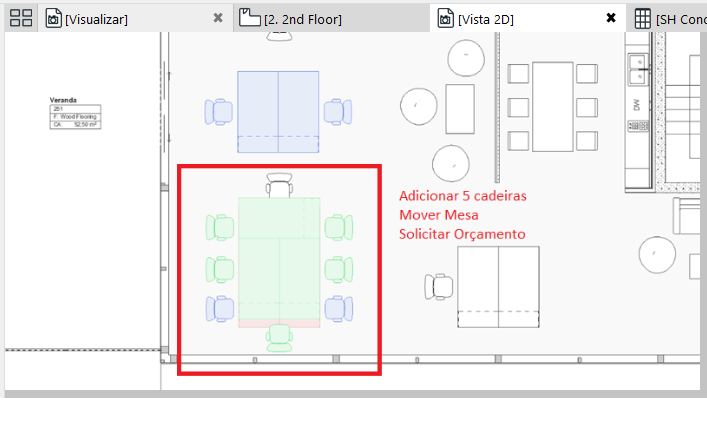

No painel Vistas, é possível vincular Vistas 2D, 3D ou quaisquer imagens relevantes para o entendimento e debate da questão da Anotação. Uma vista interna do Archicad vinculada passa a funcionar como um link, uma vista que pode ser sempre alcançada novamente com um duplo clique. No botão de engrenagem, existem diferentes opções de exibição, importação e exportação, visualização ampliada e, por último, a opção de “Imagem de Anotação”, que abre a imagem em um software externo, em que você pode adicionar marcações, texto, setas e outros para que todos entendam ainda melhor o assunto. Assim que salva, a imagem fica também armazenada no Archicad com as marcações.
No painel Elementos, é possível vincular elementos à Anotação no estado Realçar, ou em forma de sugestão, em um dos seguintes estados: Nova, Modificar ou Apagar, em que você pode sugerir a inserção de novos elementos, a modificação de elementos existentes ou a exclusão, respectivamente. Perante uma sugestão, o Archicad guarda a situação antiga e a nova, até que a pessoa responsável aceite a mudança, total ou parcialmente. Até lá, se a Anotação permanecer visível, os elementos envolvidos ficarão marcados com cores diferentes, dependendo do estado, como na imagem acima.

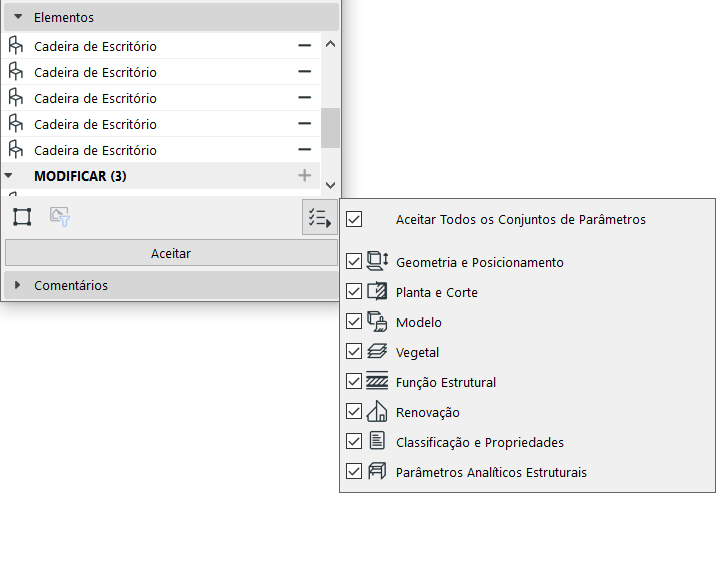

Para aceitar parcialmente as mudanças propostas, você pode selecionar os conjuntos de parâmetros que aceita ou rejeita, e em seguida clicar em Aceitar:
Por último, o painel Comentários permite uma troca de observações e informações relevantes sobre a questão, que fica armazenado e permite o acompanhamento da anotação e seu histórico.
