24 motivos para mudar para o Archicad 24: motivo 01

O Archicad 24 foi lançado mundialmente no dia 8 de Julho, no evento Building Together. Quer saber quais são as novidades dessa versão? Acompanhe nossa campanha diariamente cadastrando-se em nossa newsletter.

Hoje vamos falar sobre Projetos Integrados.

Modelo Analítico Estrutural Integrado

O Archicad 24 apresenta a possibilidade de criação de um Modelo Analítico Estrutural com base no modelo físico modelado pelos arquitetos.

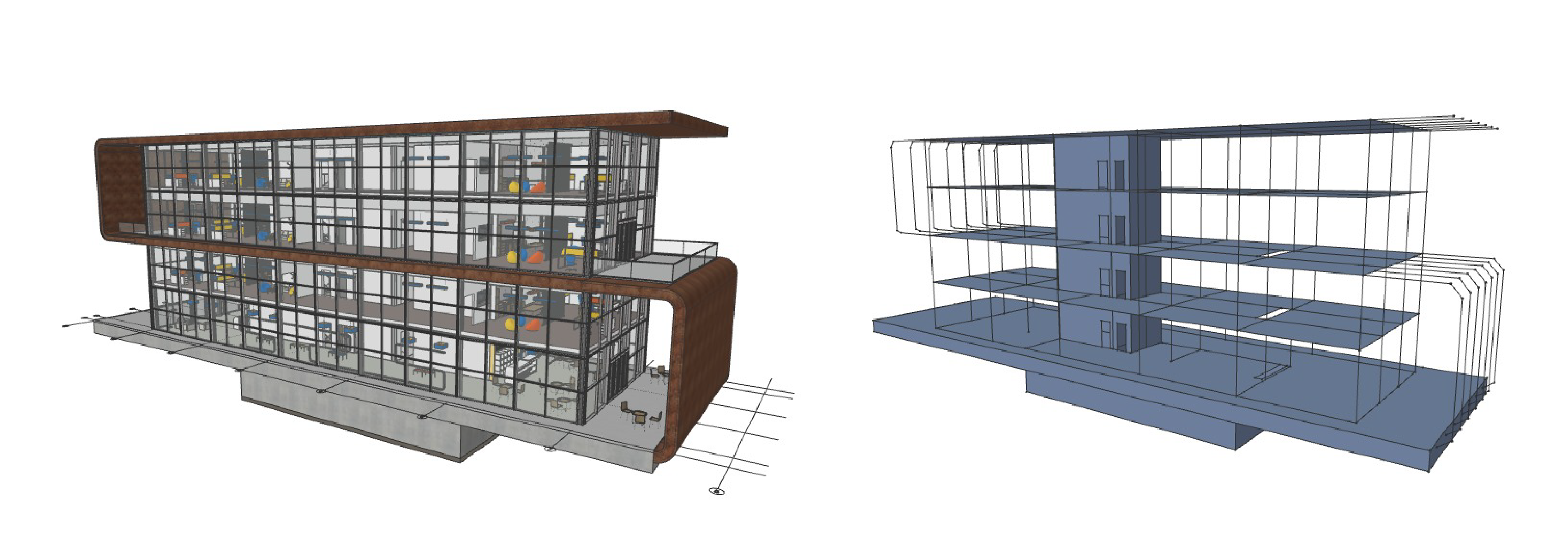

Modelo Físico à esquerda e Modelo Analítico Estrutural gerado a partir dele, à direita.

Essa novidade permite um novo fluxo de trabalho bidirecional entre arquitetos e engenheiros, que funciona assim:

  • Arquitetos modelam o Modelo Físico no Archicad
  • O Modelo Analítico Estrutural (MAE) é criado a partir do Modelo Físico, e configurado conforme regras de geração do modelo.
  • O tradutor SAF é configurado
  • O Modelo Analítico é exportado em Formato SAF (Structural Analysis Format).
  • A equipe de engenharia recebe o arquivo e o utiliza em seu software de análise estrutural de preferência.
  • A equipe de engenharia faz as mudanças que achar necessárias no MAE e exporta de volta para a equipe de arquitetura
  • O escritório de arquitetura importa o arquivo SAF e incorpora as mudanças feitas pelo escritório de Engenharia

Do mesmo modo que o modelo físico gera o Modelo Analítico Estrutural (MAE), este é capaz de gerar elementos do modelo físico do Archicad, permitindo que a equipe de arquitetura absorva as mudanças enviadas pelos engenheiros ao invés de remodelar os elementos, evitando retrabalho. Para isso, será necessário utilizar outras ferramentas novas do Archicad 24 que abordaremos adiante.

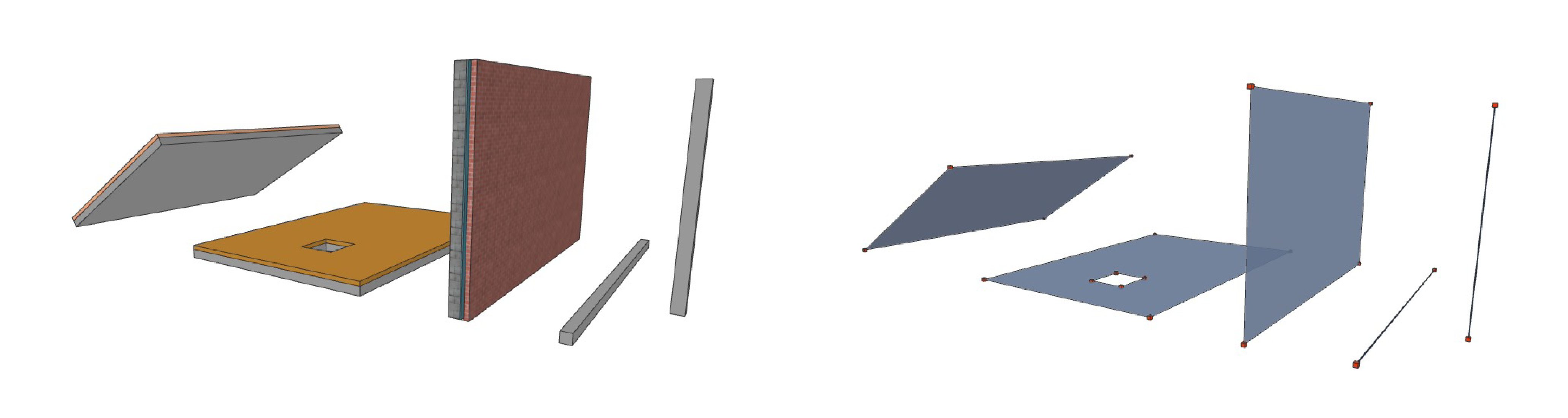

Os elementos que podem gerar membros analíticos estruturais são: Vigas, Pilares, Paredes, Lajes e Coberturas (Plano Simples). O Modelo Analítico é capaz de reconhecer aberturas também.

As cinco ferramentas que geram Membros Analíticos Estruturais

A criação dos tradutores é uma parte importante desse processo. Eles incluem mapeamento personalizável e garantem que as definições do Archicad (atributos de perfil e material, por exemplo,) sejam reconhecidas e interpretadas corretamente pelo software externo e vice-versa.

Esse fluxo de trabalho funciona ainda melhor se os próprios engenheiros trabalharem em Teamwork no mesmo arquivo que os arquitetos, dentro do Archicad. Deste modo, as duas equipes conseguem ir acompanhando o progresso do projeto da outra equipe, com o Rastreador de Alteração, que será abordado mais adiante.
