Творческое производственное объединение «Прайд» создано в 2013 году. Основатели организации — специалисты, имеющие огромный опыт реализации крупных и технологически сложных объектов. На сегодняшний день в компании работают более 60 высококвалифицированных специалистов, в том числе 25 архитекторов. ТПО «Прайд» занимается не только архитектурным проектированием, но и разработкой генерального плана, а также конструктивных и инженерных решений. Компания выполняет полный комплекс услуг: от создания архитектурной концепции и оценки градостроительного потенциала территории до разработки проектной и рабочей документации с прохождением экспертизы и авторским надзором.

Среди важнейших и принципиальных новшеств, которые активно используются при проектировании, — технологии информационного моделирования зданий (Building Information Modeling). Выполнение комплексных задач требует целостного BIM-решения, которое могло бы выполнять функции основного инструмента и аккумулировать результаты работы архитекторов, конструкторов, инженеров смежных специальностей. BIM-технологии помогают обеспечивать комплексный подход к проектированию, когда создаваемая на этапе концепции BIM-модель модифицируется и дорабатывается на всех этапах жизненного цикла.

Стремление предлагать заказчикам наиболее интересные архитектурные решения и выполнение комплексных задач подсказали руководству компании выбор в пользу Archicad: программа не требует длительной настройки, наличия в штате отдельного BIM-менеджера и интуитивно понятна архитектору.

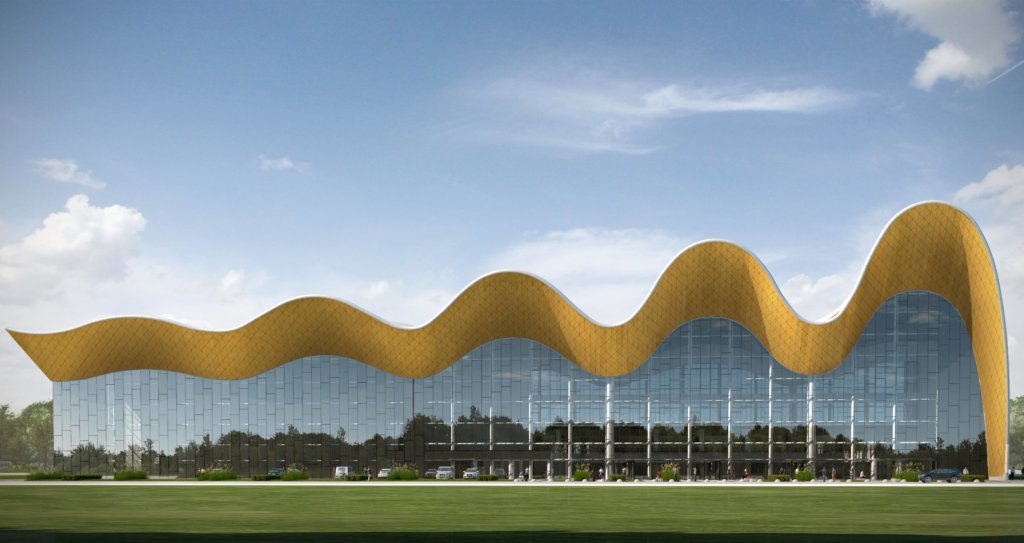

Одним из недавних проектов, разработанных ТПО «Прайд», стал Дворец художественной гимнастики (ДХГ) Ирины Винер-Усмановой. По своим архитектурным и конструктивным решениям объект уникален. ДХГ, который построен в московских Лужниках, — это арена на четыре тысячи мест для проведения соревнований и тренировок, частично трансформируемые трибуны и VIP-ложи плюс множество различных помещений. Внешний облик передает ассоциативную связь формы здания с его назначением: уникальная форма кровли здания напоминает взмах гимнастической ленты.

На начальном этапе довольно быстро создали предварительную концепцию, состоявшую из нескольких принципиально разных решений. Были и варианты с плавными бионическими формами, и наоборот, более геометричный внешний вид с четким ритмом фасада. Заказчик выбрал форму парящей над землей ленты. Сроки были очень сжатыми, и на разработку первой 3D-модели ушло не больше месяца

— рассказывает главный архитектор проектов ТПО «Прайд» Елена Мызникова

На стройку объекта мы всегда ездим с планшетом, в который загружена модель из Archicad, а чтобы быстро согласовать с заказчиком предложенное нами решение, используем приложение для мобильных устройств BIMx. Также BIMx незаменим, когда нужно определить место в проекте и контролировать ход строительства. С помощью BIMx удобно загружать в BIM-модель различные спецификации

— говорит главный архитектор проектов ТПО «Прайд» Виталий Крестьянчик.

Каждый проект начинается с концепции и поиска идеи. Карандашные эскизы были воссозданы в Archicad как 3D-модель, с помощью которой осуществлялась дальнейшая проработка замыслов, уточнялись подходящие формы. Визуализация создавалась с помощью 3ds Max. Процесс BIM-проектирования фактически начался уже на этом этапе: модель содержала первичную информацию о материалах, стала объектом первых обсуждений и согласований с заказчиком.

На этапе концепции задавались площади, отделка потолка и пола, количество дверей, определялись функциональные связи между помещениями. Для согласования концепции с генпроектировщиком (АО «Мосинжпроект») и заказчиком использовали приложение BIMx — удобный инструмент для демонстрации BIM-модели на мобильных устройствах. Все файлы разделов были объединены с чертежами в единую модель и отображались через BIMx. Таким образом, у ТПО «Прайд» была возможность «покрутить» проект в трехмерной среде, рассмотреть его в деталях, а также наглядно представить заказчику необходимую информацию.

После согласования концепции архитектурная модель была передана смежным специалистам в формате IFC. Для каждой специальности файл готовился в Archicad отдельно: некоторым смежникам не нужна была кровля, другим — железобетонные конструкции. Для поиска ошибок и пересечений использовался инструмент Solibri Model Checker — BIM-приложение, предназначенное для выполнения анализа информационных моделей на предмет коллизий.

Параллельно шло параметрическое моделирование уникальной кровли здания — с применением динамической связи с Rhinoceros и Grasshopper-Archicad Live Connection. На основе проведенного исследования были определены варианты оптимизации ферм, рассматривались полученные от производителя фальцевой кровли примеры раскладки панелей с учетом возможностей изгиба металла. Рассчитанные параметры помогли определить оптимальную форму кровли.

При BIM-проектировании нет необходимости прорабатывать все узлы. Чтобы посчитать объемы, достаточно принципиальных решений, которые можно напрямую связать ссылками с сайтами производителей. Различные каталоги (полы, двери, окна) детализируются в Archicad и формируются автоматически

— говорит Виталий Крестьянчик, главный архитектор проектов ТПО «Прайд»

Инженерные сети разрабатывались в Revit, некоторые разделы — в MagiCAD. Первое сохранение полученной от инженеров модели потребовало настройки, которая проводилась в течение нескольких дней. В ситуации BIM-взаимодействия для инженеров было важно правильно сохранить, а для архитекторов — правильно импортировать данные. После обмена моделями, проверки на коллизии и исправления ошибок начался выпуск документации.

При всей сложности объекта компания сумела обойтись без увеличения штата и отдельного сотрудника на должности BIM-менеджера. С Archicad эта должность оказалась не нужна. Общую BIM-координацию всех разделов, разработку регламента работы на стадиях «П» и «РД» осуществлял один архитектор. В его задачи входила организация работы авторского коллектива в едином файле с общим доступом. Наладить взаимодействие помогла присутствующая в Archicad функция Teamwork.

Архитектурная часть проекта полностью выполнена в Archicad с использованием Teamwork. Эта функция позволяет каждому задействованному архитектору видеть в проекте все последние изменения и избегать множества ошибок. И не важно, в каком городе или стране находится сотрудник, — для Teamwork это не проблема

— говорит Виталий Крестьянчик, главный архитектор проектов ТПО «Прайд»

Для обеспечения безопасности данных уровень прав доступа к модели определялся BIM-координатором и зависел прежде всего от опыта и мастерства специалиста, а также определялся задачей, которая ставилась перед командой. BIM-координатор устанавливал ограничения на создание и настройку реквизитов и слоев в проекте. Максимальное количество архитекторов, одновременно подключавшихся к проекту, составляло 15 человек. Обсуждение проектных решений происходило с помощью встроенного в Teamwork сервиса обмена сообщениями. Использование Teamwork существенно упростило процесс координации BIM-проектирования. Были сокращены сроки согласования, значительно повысилась производительность коллектива в целом.

BIM-проектирование сделало возможным строительство в точности того объекта, который был задуман архитекторами и выполнен в рабочей документации

Николай Гордюшин, главный архитектор и партнер ТПО «Прайд»
