Наталия Рыбасенко – автор проектов зданий Зарагижской, Верхнебалкарской и Усть-Джегутинской МГЭС.

С 2005 по 2010 год – архитектор в проектных организациях, работала над проектами жилых, общественных и производственных зданий, с 2010 года по настоящее время – главный специалист АО «Институт Гидропроект». Исполняла обязанности главного архитектора на следующих объектах: Загорская ГАЭС-2 на р. Кунье, Зарагижская МГЭС на р. Черек, комплексная реконструкция Волжской ГЭС на р. Волге, технологический корпус и здание КРУЭ 500 и 220 кВ Рогунской ГЭС, Верхнебалкарская МГЭС на р. Черек Балкарский, Усть-Джегутинская МГЭС.

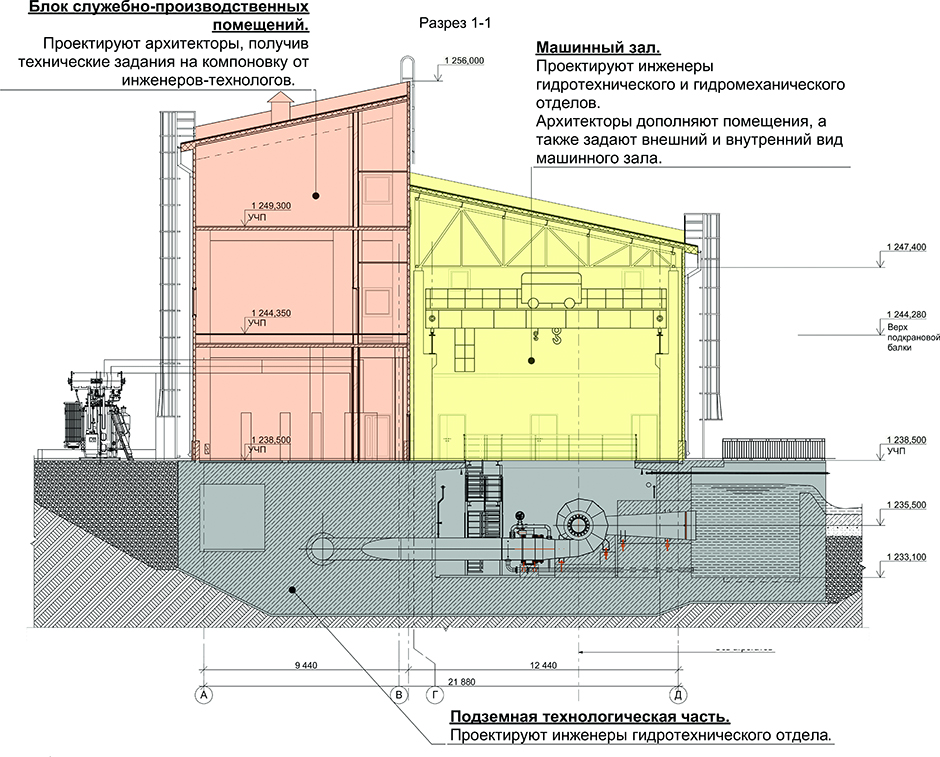

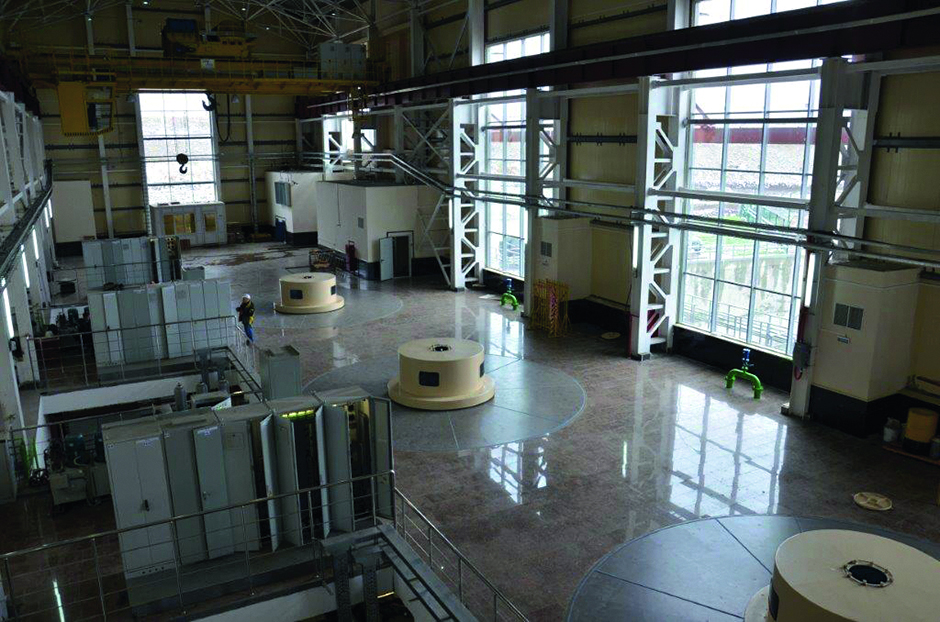

Здание ГЭС состоит из машинного зала и блока служебно-производственных помещений или служебно-производственного корпуса. Кроме того, здание ГЭС разделяется на подземную и наземную части (верхнее строение). В блоке служебно-производственных помещений располагаются технические, бытовые и административные помещения.

Подземную часть компонуют инженеры-гидротехники с привлечением архитектора. Верхнее строение проектируют архитекторы совместно с конструкторами. Все здание проектируется по техническим заданиям инженеров-технологов: гидромехаников, электриков, инженеров по крановому оборудованию и др.

Проектируя блок служебно-производственных помещений, архитектор решает несколько сложных задач, а именно:

• как увязать технические помещения между собой в соответствии с требованиями инженеров;
• как разместить среди технических административные и бытовые помещения, не нарушив нормы и правила;
• как вписать все эти помещения в заданный гидротехническими требованиями периметр (основанием для блока служебно-производственных помещений служит гидротехнический бетон).

На этапе компоновки здания рассматривается несколько вариантов расположения помещений.

Архитекторы института работают в Archicad с 2011 года. Знакомство с программой сотрудники отдела, ранее не использовавшие это ПО, начали с эксперимента: попробовали разработать в программе рабочую и проектную документацию для Загорской ГАЭС-2. Результат показал, что применение Archicad значительно ускоряет подготовку документации. Трудность была только в конвертации чертежей из Archicad в формат DWG, но постепенно специалисты решили эту проблему с помощью гибкой настройки транслятора DWG.

На сегодняшний день для нас очевидны преимущества работы в Archicad. Как уже было сказано, мы рассматриваем много вариантов компоновки помещений, прежде чем сделать выбор. Программа позволяет оперативно создавать модель здания, одновременно разрабатывать планировочные и фасадные решения, а также быстро вносить в проект корректировки.

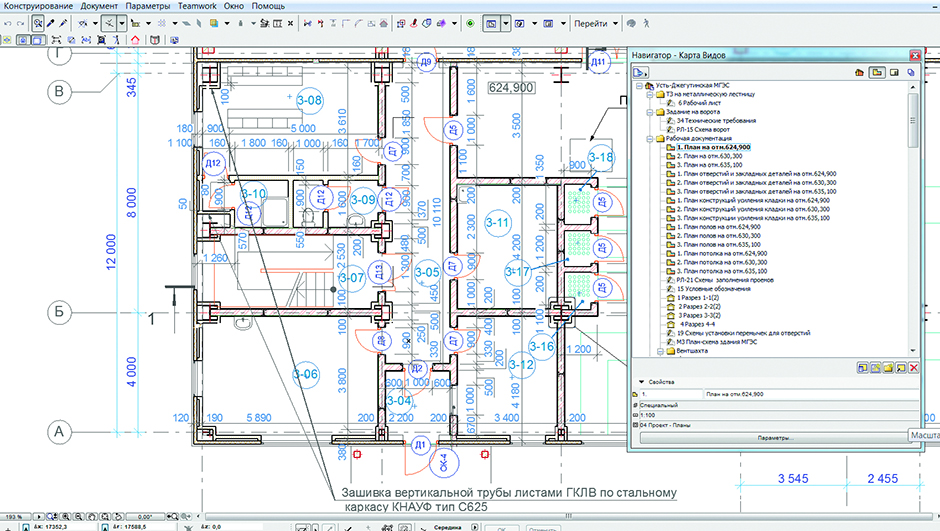

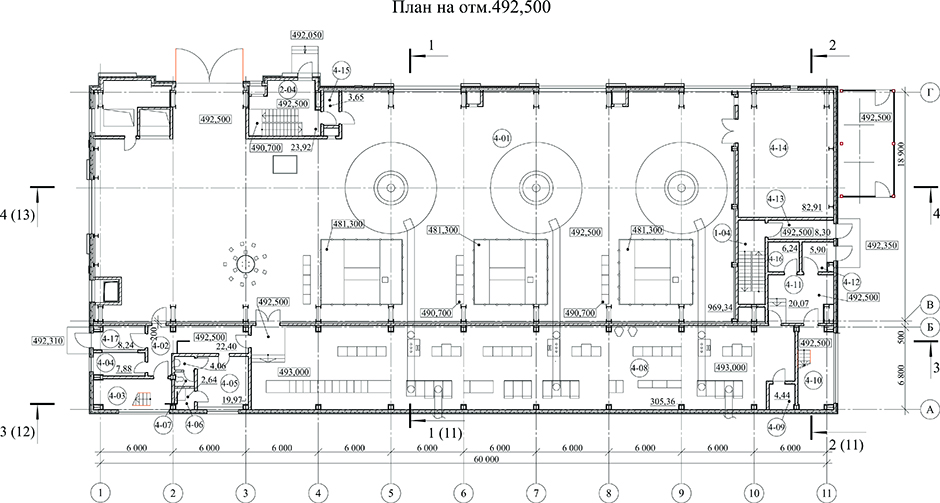

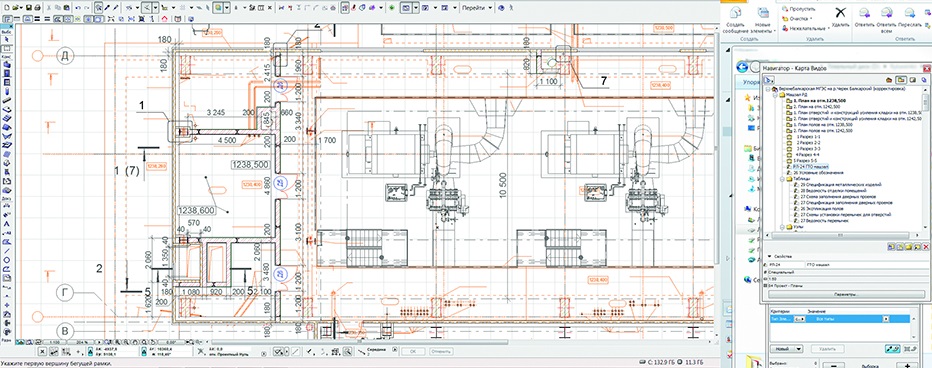

Архитектурные чертежи для рабочей документации включают различные планы этажа: кладочный план, планы отверстий, полов, потолка, конструкций усиления клади и др. Используя карту видов Archicad, архитектор создает все планы из одной модели, а не чертит их отдельно. И снова мы получаем сокращение времени на работу и внесение изменений в рабочую документацию.

Конструкторы института работают в AutoCAD. Расчеты строительных конструкций малых ГЭС инженеры выполняют в вычислительном комплексе SCAD. На основе этих расчетов они разрабатывают трехмерную модель несущих конструкций зданий, проводят прочностной анализ методом конечных элементов и устанавливают сечения всех несущих конструкций зданий.

Взаимодействие архитекторов и инженеров при проектировании зданий ГЭС строится следующим образом. Архитекторы получают от инженеров смежных отделов технологические схемы и на их основе разрабатывают планировочные решения здания. Исходя из требуемой компоновки здания проектируются строительные конструкции. Архитектурно-строительный отдел выдает технологическим отделам в качестве технического задания чертежи строительных конструкций, которые они дальше используют как подоснову для размещения инженерных систем.

На сегодняшний день одно из ведущих направлений для АО «Институт Гидропроект» – проектирование малых гидроэлектростанций (МГЭС).
Архитекторы зданий МГЭС в своих решениях учитывают следующие важные обстоятельства:

• технические, административные и бытовые помещения компонуются на небольшом участке застройки;
• планировочное решение отвечает технологическим требованиям, действующим нормам и правилам, в том числе по пожарной безопасности;
• используются конструкции и материалы, которые, среди прочего, позволяют возвести здание в сжатые сроки и с минимальными затратами.

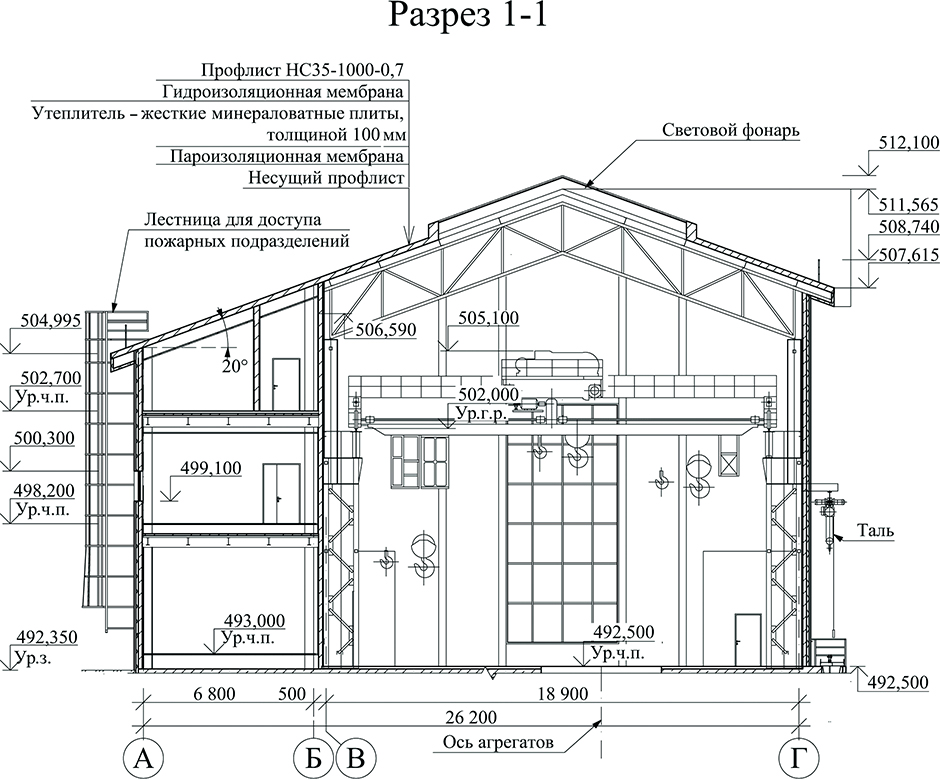

Изначально предполагалось строительство здания из металлокаркаса с использованием навесных сборных железобетонных панелей, которые облицовываются плиткой и утепляются по системе навесного вентилируемого фасада (подобным образом было построено аналогичное здание МГЭС Кашхатау, введенное в эксплуатацию в 2010 году).

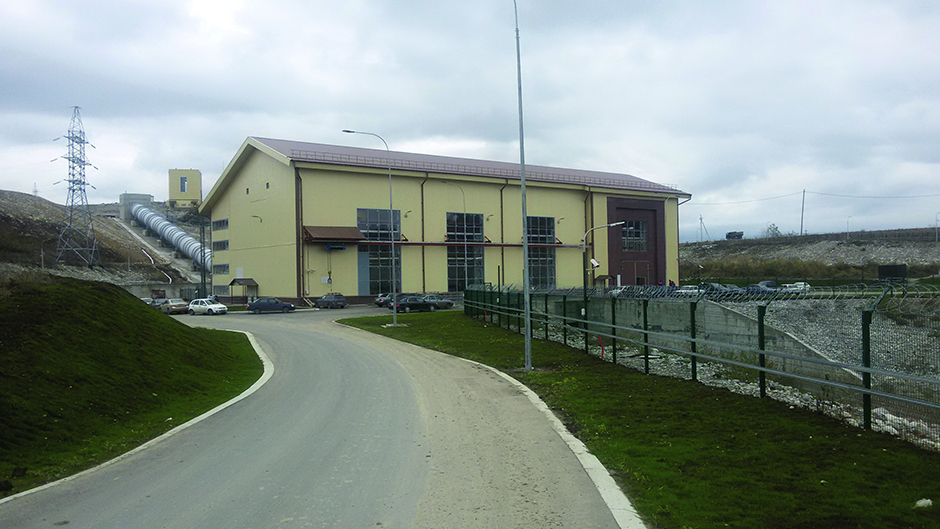

По желанию заказчика железобетонные панели заменили на сэндвич-панели, что упростило внешний вид здания. Из-за сжатых сроков строительства и ограниченного финансирования часть решений строители не смогли воплотить в жизнь. Изменения в проект вносились по ходу строительства, и это, безусловно, отразилось на архитектурном облике здания.

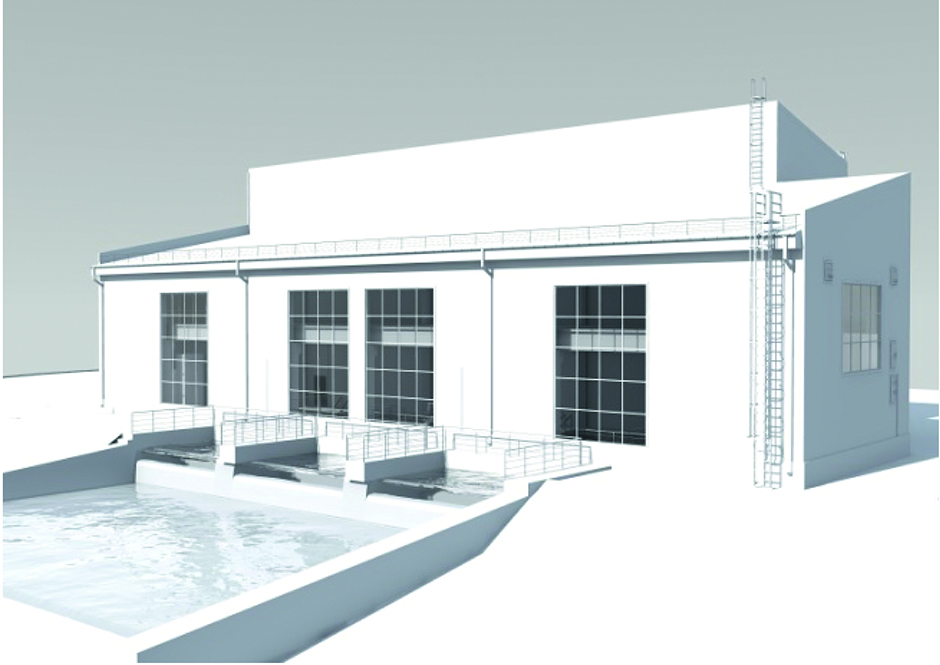

Объект: Зарагижская малая гидроэлектростанция на р. Черек

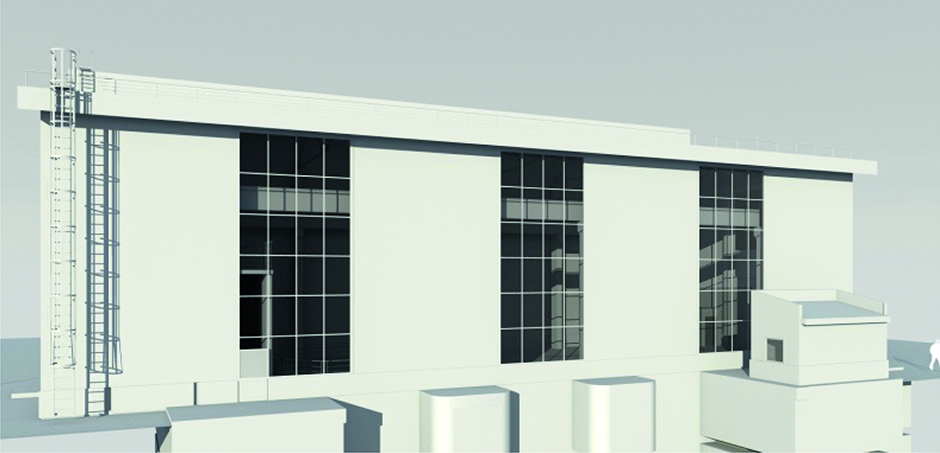

Объект: Верхнебалкарская МГЭС на р. Черек Балкарский (Кабардино-Балкарская Республика)

Объект: Усть-Джегутинская МГЭС (Карачаево-Черкесская Республика)
