Введение
Дом 15 расположен в элитном охраняемом районе с частной застройкой Сингапура. Территория строительства площадью 700 квадратных метров (7553 квадратных футов) с выходом к морю находится находится среди других таких же участков.
Несмотря на свою высокую стоимость, участок относительно мал, а его соседство с другими участками стало причиной ограничения высоты здания. Концепция Дома 15 основана на геометрических расчетах и включает в себя три обособленных блока, размещенных вокруг центрального атриума. Эти блоки создают образ домашнего уюта, при этом сохраняя достаточно места для таких пространственных элементов, как винтовые лестницы, атриум и лифт.
План дома организован таким образом, что все публичные помещения сосредоточены на первом этаже, а под приватные зоны отведен подвал и второй этаж.
Пилотный проект
Выбор Дома 15 в качестве пилотного проекта для полномасштабного внедрения BIM-технологий был обусловлен несколькими факторами:
- Размеры проекта позволяли детально изучить все особенности проектирования с применением BIM-решений.
- Время, отпущенное на проектирование, давало возможность выявить и устранить возможные ошибки, которые могли возникнуть при новой организации работы.
- BIM-модель постепенно дополнялась все новыми узлами, деталями и данными на всем протяжении проектирования.
- Команда проектировщиков, ответственных за проект, справилась с поиском и проработкой наилучшего решения в соответствии с заданными временными рамками и техническим заданием.
Проектирование в 2D/3D или BIM-проектирование

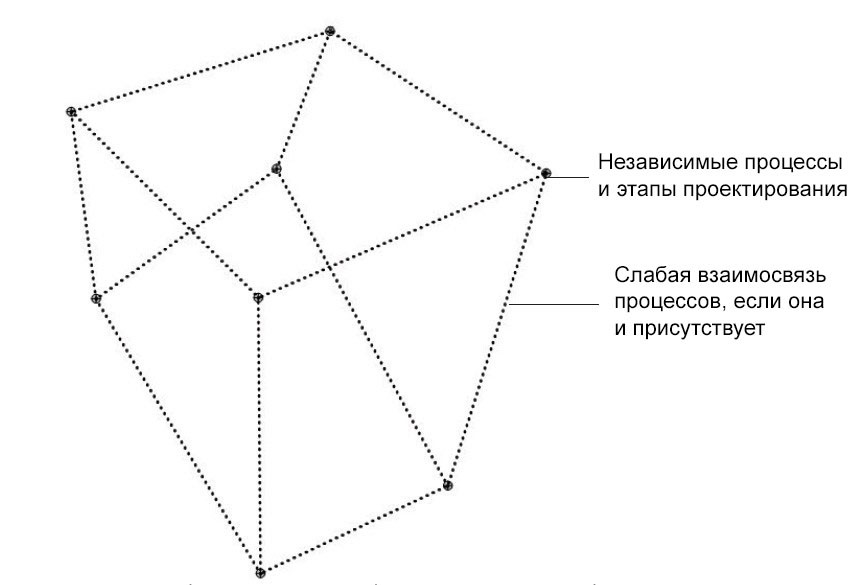

Компания HCF and Associates рассматривает традиционное 2D/3D проектирование как совокупность определенных этапов и задач, мало или практически никак не связанных друг с другом. К этим задачам относится проработка конструктивной схемы и инженерных систем, а также выполнение проекта интерьеров. Подобная организация работы ведет к выпуску больших объемов документации, но сводит к минимуму взаимную координацию смежных разделов проектирования.

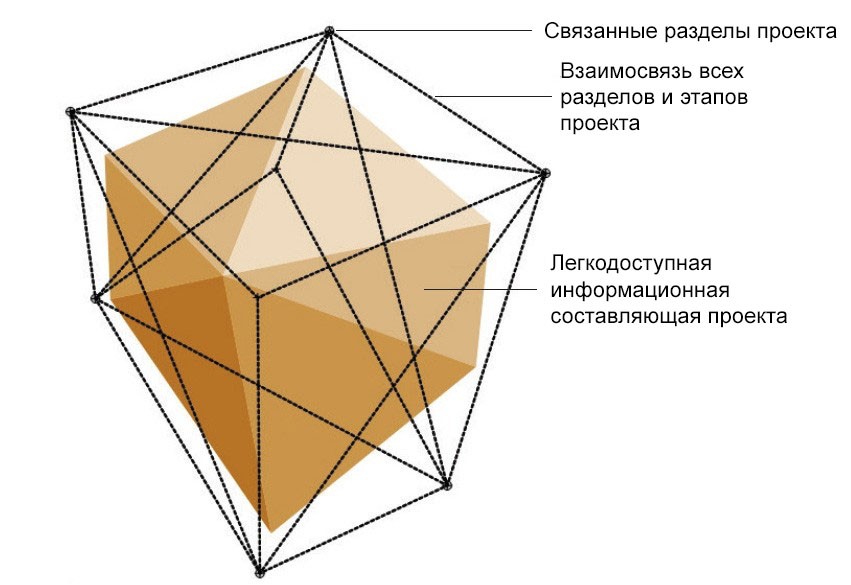

Проектирование же с использованием BIM-решений позволяет комплексно решать все возникающие вопросы и оперировать значительно большими объемами данных, образующих единую информационную систему.
Любая ошибка, допущенная при BIM-проектировании, может быть критичной. Следовательно, наши сотрудники должны очень внимательно подходить к своей работе и учитывать возможности BIM-технологий. Именно поэтому мы должны быть уверены, что они прошли необходимое обучение и готовы к внедрению передовых решений.
Eric Barthole, ответственный за внедрение BIM
Мышление по принципам BIM
Преимущество BIM-технологий заключается в возможности интеграции и упорядочивания информации в модели. Однако если пользователь введет неверную информацию, то это отразится на всех неразрывно связанных и автоматически обменивающихся информацией разделах проекта.
Компания HCF and Associates убеждена, что избежать подобных ошибок можно только путем контроля правильности и точности ввода данных в BIM-модель. Иными словами, пользователь является единственным источником информации и гарантом достоверности BIM-модели. Это требует от проектировщиков определенного BIM-мышления, подразумевающего внимание к деталям и ответственный подход к своей работе.
Внедрение BIM
Процесс проектирования этого объекта включал в себя взаимосвязанные этапы принятия решений, их проработки и проверки.
От Концепции до стадии Проект
Главный архитектор проекта вручную выполнял планировочные схемы и эскизы. Задача архитектора заключалась в преобразовании полученных набросков в объемную BIM-модель. Созданная таким образом модель использовалась для извлечения дополнительной информации, такой как площади, объемы и ориентация по сторонам света.
Эта дополнительная информация передавалась главному архитектору проекта, уточнявшему планировку, размеры помещений, расположение проемов и вертикальных связей здания. Все изменения моментально воспроизводились в BIM-модели для последующей проверки. BIM-платформа также упростила обмен данными со смежными специалистами и подрядчиками.
От стадии Проект до Рабочей Документации
Архитектор постепенно добавлял информацию в BIM-модель, чтобы иметь возможность быстро внести необходимые изменения и исправления, сделанные главным архитектором проекта.
Основные принципы BIM-моделирования
Комания HCF and Associates создала максимально «гибкую» BIM-модель, чтобы упростить процесс получения изображений и информации. Этому способствовала тщательная настройка слоев и их комбинаций, наборов перьев, параметров модельного вида и правил графической замены.
Еще один важный аспект разработки проекта Дома 15 заключался в создании виртуальной BIM-модели, в точности соответствующей реальному зданию. Это позволило выявить и устранить многие потенциальные проблемы и недоработки на стадии проекта, а не на этапе строительства.
A. Условные стены и перекрытия, образующие внутренние пространства
B. Добавление конструкций, проемов и подвесных потолков, определены материалы стен и перекрытий
C. Добавление инженерных сетей, отделки и элементов интерьера
Гибкость BIM-модели упрощает получение информации. Все ракурсы были созданы одним щелчком мыши © HCF and Associates, Визуализация: Archicad и CineRender
Проектная документация
BIM-модель Дома 15 использовалась для выпуска всех комплектов документации на всех этапах проектирования.
Заказчик: Предварительная объемная модель дома, концептуальные схемы, планы, фасады и разрезы на всех этапах проектирования, визуализации экстерьеров и интерьеров дома, презентация проекта в приложении BIMx
Согласующие органы: Все чертежи для согласований, пояснительные схемы и альбомы
Подрядчики: Чертежи для проведения тендера, рабочая документация, узлы, ведомости и схемы
Поставщики: Эскизные чертежи и схемы, деталировки и поясняющие материалы
Teamwork и OPEN BIM
Компания HCF and Associates считает открытый обмен данными одним из основных технологических преимуществ, которое постепенно коренным образом изменит процесс проектирования в архитектуре. Следовательно, крайне важно воспользоваться этой возможностью и подтолкнуть всех смежных специалистов к участию в совместном проектировании.
Как и любой другой инновационный подход, BIM-взаимодействие сталкивается с проблемой неравномерного распространения знаний и технологий. Несмотря на то, что этот метод работы стал практически стандартом для большинства архитектурных фирм, инженеры и подрядчики по-прежнему редко используют преимущества BIM-решений.
Компания HCF and Associates выступает за переход к BIM-проектированию и оказывает поддержку фирмам, находящимся на начальных этапах внедрения BIM. С мая 2016 г компания HCF and Associates начала рекомендовать всем фирмам-партнерам использовать OPEN BIMTM подход в работе над своими проектами.
В результате этого взаимодействия увеличился объем файлов, как в формате IFC, так и в формате CAD, что привело к улучшению интеграции, точности и эффективности процесса проектирования.
Не бывает слишком маленьких проектов для использования BIM. Наоборот, чем меньше проект, тем больше возникает возможностей досконально разобраться в преимуществах BIM, Teamwork и OPEN BIM.
Eric Barthole, ответственный за внедрение BIM
Что дальше?
BIM, Teamwork и OPEN BIM открывают интересные возможности, которые на настоящий момент еще полностью не исследованы. Однако становление BIM в качестве стандарта проектирования архитектуры и дизайна — это всего лишь вопрос времени. Чтобы достичь этой цели, BIM-технологии должны начать использовать не только архитекторы, но и строители, инженеры и государственные органы.
Кроме того, важно воспринимать BIM не как программное обеспечение, а как основную платформу, объединяющую в себе все необходимые инструменты и процессы для разработки комплексных виртуальных проектов любых типов, размеров и уровней сложности.
Компания HCF and Associates приветствует данный фундаментальный технологический прорыв и активно его поддерживает, сотрудничая с GRAPHISOFT в целях дальнейшего развития и улучшения программных продуктов.
