Takenaka Corporation, a major construction consultancy in Japan used its own Design BIM Tool based on Archicad and Solibri in the development of Nagoya’s landmark International Exhibition Hall.

Presentación De Proyectos

El diseño BIM basado en datos proporciona
espacio dinámico de exposición

Port Messe Nagoya First Exhibition Hall 1
Takenaka Corporation
Japón

Port Messe Nagoya First Exhibition Hall, Takenaka Corporation, Japón, takenaka.co.jp, Foto: ©SS Co.,Ltd., Mitsunori Aiba

SALTAR A UNA SECCIÓN:

El Equipo

Proyecto

Diseño

Estandarización

Colaboración

Construcción

Equipo
Acerca de Takenaka Corporation

Takenaka Corporation es uno de los cinco grandes contratistas generales de Japón, conocidos colectivamente como Zenecon. Con experiencia en diseño, contratación y supervisión de proyectos de construcción e ingeniería a gran escala, la organización emplea a casi 8.000 personas.
Usuarios de Archicad desde hace 20 años, Takenaka ha desarrollado recientemente su «Herramienta BIM de Diseño» para todos los nuevos proyectos de construcción. Al utilizar Archicad y Solibri junto con flujos de trabajo OPEN BIM e IA, la herramienta utiliza simulaciones de modelos avanzadas basadas en datos y verificaciones de diseño para ayudar a los clientes a tomar decisiones de forma más rápida y eficaz.

Mizuki Hayashi, Senior Chief Expert, Delegación de Nagoya, Departamento de Producto
Hideyuki Honda, Jefe de Promoción BIM, Design HQ
Satoru Andou, Ingeniero Jefe Senior – Construcción, Delegación de Nagoya
Eiichi Yoshioka, Director General, Grupo de Diseño 4, Delegación de Nagoya
Foto ©Tomohiro Tsukagoshi

Proyecto: Port Messe Nagoya First Exhibition Hall 1
Ubicación del Proyecto: Nagoya, Japón
Empresa: Takenaka Engineering Co., Ltd., fundada en 1610, establecida en 1909
Presidente & CEO Masato Sasaki
Tipo de Proyecto: Comercial
Tamaño del Proyecto: 40.716 m2
Año de Finalización: 2022
Superficie: Graphisoft Archicad, Solibri, Rhino, Grasshopper

Ventajas de la Herramienta BIM de Diseño

Descarga el diagrama de Takenaka para descubrir cómo su Portal de Diseño agiliza su trabajo.

Proyecto
Alcanzando nuevos estándares de sostenibilidad

Diseñado para celebrar el 50 aniversario de Port Messe Nagoya, el Pabellón Internacional de Exposiciones de Nagoya es un hito en la ciudad japonesa de Nagoya, que crea un nuevo paisaje junto al mar.
Takenaka Corporation recibió el encargo de desarrollar la sala de exposiciones y formó una empresa conjunta con Kume Sekkei para llevar a cabo el proyecto. El equipo diseñó y construyó un espacio de exposición de 20.000 m2 sin columnas, con una cubierta ondulada y una dinámica fachada de cristal, inspirada en el mar y que refleja el paisaje de la bahía.

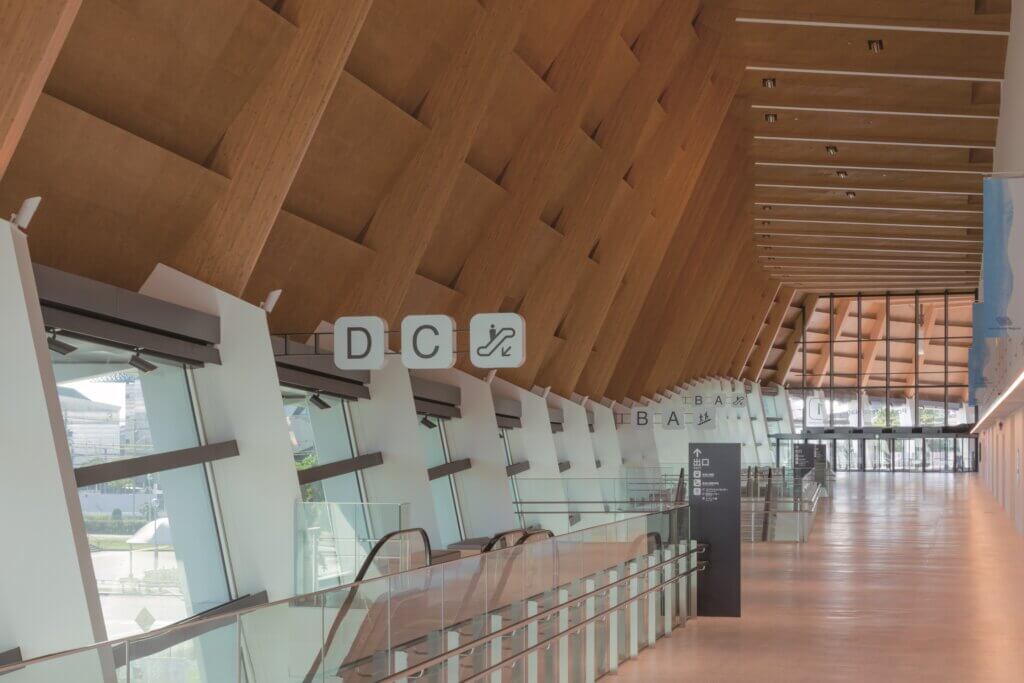

Mientras tanto, el interior revestido de madera crea un ambiente leñoso, en un guiño al papel histórico del lugar como almacén de madera durante la construcción del castillo de Nagoya.

Foto ©Tomohiro Tsukagoshi

Tuvimos cuidado de no desviarnos de los requisitos del diseño y empleamos toda nuestra sabiduría de fabricación para garantizar una alta constructibilidad"

Satoru Andou
Senior Chief Engineer, Delegación de Nagoya
Explora la Galería

Port Messe Nagoya First Exhibition Hall, Takenaka Corporation, Japón, takenaka.co.jp, Foto: ©SS Co.,Ltd., Mitsunori Aiba

Diseña
El modelo paramétrico da vida a los conceptos

El equipo utilizó herramientas de diseño como Rhinoceros y Blender para examinar los volúmenes y formas conceptuales en las primeras fases del diseño. Tras decidirse por un exterior aerodinámico, el equipo utilizó Rhinoceros y Grasshopper para realizar los conceptos y organizarlos en un modelo paramétrico.
Los diseñadores importaron estos componentes detallados a Archicad y los convirtieron en elementos BIM. A partir del modelo completo de Archicad, el equipo generó planos en 2D y realizó cálculos cuantitativos para elaborar las estimaciones de costes del proyecto.

Conjunto de herramientas Rhino-Grasshopper-Archicad

¿Eres nuevo en el diseño paramétrico? Echa un vistazo a nuestro curso online, Empieza con el Diseño Paramétrico en Archicad. Aprende a utilizar las increíbles capacidades de Rhino y Grasshopper para crear modelos BIM paramétricos en Archicad.

Estandarización
Una fachada compleja

El mayor reto del proyecto, tanto en diseño como en construcción, fue la compleja fachada. Con forma poligonal, la parte superior está fabricada con madera Moen-wood® resistente al fuego, mientras que la inferior es de acero.
El techo y los muros del Pabellón Internacional de Exposiciones de Nagoya se diseñaron en módulos para mejorar la productividad de la construcción. Al unificar las uniones de la madera estructural Moen y el armazón de acero, se pudo estandarizar la longitud de cada componente, el ángulo de las uniones y la posición de los puntos de flexión, mejorando la productividad, la calidad y la seguridad en la construcción.
Además, con la estandarización, el periodo de construcción podría calcularse fácilmente para mejorar la eficiencia de la producción.

Foto ©Tomohiro Tsukagoshi

Cuando se construye un edificio tan grande, se necesita necesariamente una gran capacidad de producción. Estudiamos a fondo métodos de producción seguros y eficientes, y conseguimos mejorar la productividad dividiendo el techo ondulado y los muros en unas 70 unidades.

Eiichi Yoshioka
Director General, Grupo de Diseño 4, Departamento de Diseño

Proporcionado por Takenaka Corporation

Colaboración
Solibri para la detección de colisiones

El interior del Pabellón de Exposiciones 1 es un espacio sin pilares de 96 metros de longitud. Uno de los principales retos era ubicar los conductos de los sistemas de aire acondicionado y ventilación, el cableado eléctrico y las tuberías de suministro de agua en este gran espacio de 20.000m2.
La estructura de 96 metros de luz se basa en cálculos estructurales rigurosos y no podía modificarse. Trabajando juntos, el personal de diseño, construcción y servicios del edificio creó diseños precisos para las tuberías y el cableado.
Con estos diseños, el equipo realizó comprobaciones de colisión con Solibri. El personal de la Secretaría de Información del Edificio, que desempeña funciones de operador BIM, introdujo inmediatamente modificaciones en los planos, actualizando el modelo 3D en tiempo real.

Archicad Design Checker - desarrollado por Solibri

Foto ©Tomohiro Tsukagoshi

Utilizamos Solibri para comprobar que cada proyecto cumple los requisitos de rendimiento.

Hideyuki Honda
Director General, Grupo de Promoción BIM, División de Diseño
Construcción
Una maqueta previa a la construcción

Para afrontar el reto de crear una fachada poligonal aerodinámica, el equipo construyó una maqueta 1:1. Esto les permitió confirmar los detalles de las complejas uniones de acero e identificar posibles problemas con la construcción.
Al crear una maqueta, el equipo recopiló datos para la construcción real, por ejemplo para confirmar los procedimientos de construcción y la constructibilidad, y pudo reflejar estos datos en el plan y el calendario de construcción.

Proporcionado por Takenaka Corporation

Foto ©Tomohiro Tsukagoshi

La superficie irregular del techo está formada por superficies ligeramente retorcidas. Con BIM, puedes retorcer el material sin aplicar fuerza, pero en realidad, no lo sabrás hasta que lo pruebes. Por lo tanto, la construcción de una maqueta del producto real puede resolver inmediatamente las dudas sobre la construcción.

Mizuki Hayashi
Senior Chief Expert, Departamento de Producto, Delegación de Nagoya
Conclusión

El proyecto fue un éxito gracias a varias innovaciones, como la mejora de la productividad mediante la modularización y la garantía de seguridad durante la construcción.
El enfoque de Takenaka en la transformación digital y la reforma de la productividad se apoya en BIM y en procesos empresariales basados en datos. Al aunar diseño y construcción, Takenaka está ampliando los límites de la innovación tecnológica.
