O uso do Archicad no projeto da Casa da Música da Orquestra Sinfônica (OSPA) de Porto Alegre.
A aplicação do software no projeto
Um dos projetos em que o Archicad foi fundamental é o da Casa da OSPA (Orquestra Sinfônica de Porto Alegre), localizada em um ícone arquitetônico da cidade, o Centro Administrativo do Estado do Rio Grande do Sul.
As origens da OSPA estão diretamente ligadas à vinda do maestro húngaro Pablo Komlós à Capital gaúcha. Ele foi convidado a dirigir algumas óperas em Porto Alegre, em meados da década de 1945. Na época, as apresentações orquestrais aconteciam no palco principal do Cine Teatro Coliseu. Mas a OSPA só passou a existir oficialmente em 1950 – o primeiro concerto foi no Theatro São Pedro.

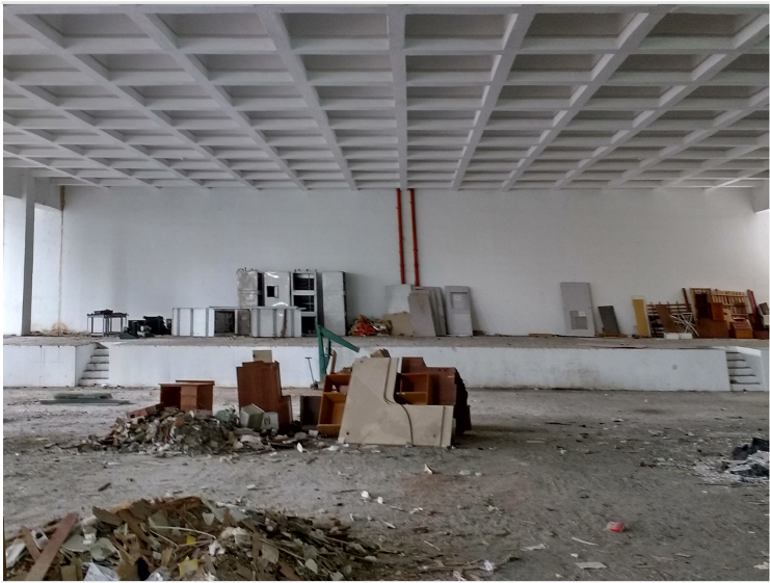

O projeto surgiu da oportunidade de dedicar um espaço do centro administrativo, que estava inutilizado desde 1970, para a criação de uma sala de ensaios da orquestra. Porém, devido a dimensão do espaço (mais de 3000m²), a ideia inicial foi potencializada e se transformou na Casa da Música da OSPA.
O Archicad mudou nosso patamar de projetos
Mauricio Ceolin, sócio da AT Arquitetura.
Adaptar a estrutura existente às necessidades acústicas de uma sala de concerto foi o maior obstáculo superado, pois a estrutura não contempla um pé direito alto, típico dos teatros, e nesta etapa a utilização do software teve forte relevância.
A Orquestra Sinfônica de Porto Alegre tem uma importância cultural enorme para todo o Estado. Para o arquiteto Tarso Carneiro, sócio fundador da AT arquitetura, foi desafiador e significante consolidar uma sede para a entidade. Afinal, era o sonho da orquestra ter a própria sede e concluí-la no ano do aniversário de 70 anos da OSPA foi ainda mais especial.
Um pilar relevante do projeto foi a sustentabilidade, com a transformação de uma estrutura que estava abandonada em um espaço cultural à serviço da sociedade.
Além disso, os materiais selecionados para a construção do fundo do palco e laterais dos mezaninos foram painéis e revestimentos reaproveitados da sobra de material de uma indústria. Na AT Arquitetura a prática da sustentabilidade é sempre um foco, e é tratada conforme as características de cada projeto.
Foi necessário uma atenção especial a modelagem do projeto acústico, e graças ao Archicad, foi possível realizar simulações para alcançar a sonoridade de excelência, que inclusive é elogiada por vários músicos e maestros.
Etapas do projeto
Vários desafios foram superados ao longo dos 4 anos de projeto, mas os principais foram os clássicos: prazo curto e orçamento enxuto. A solução encontrada foi dividir o projeto em etapas.

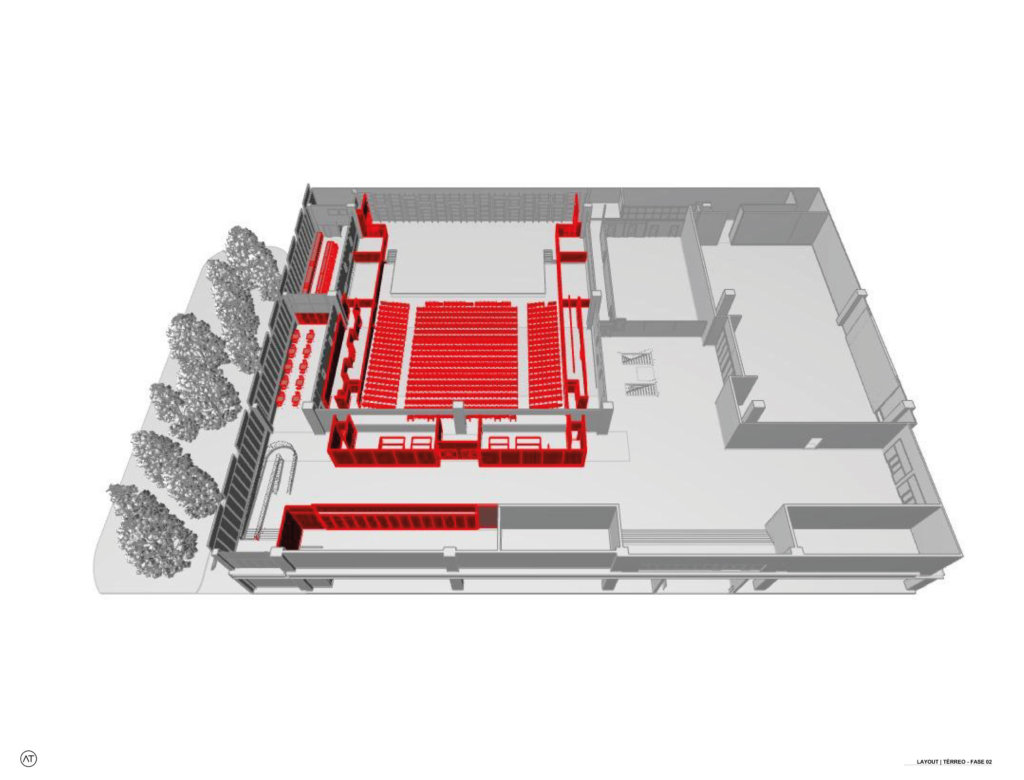

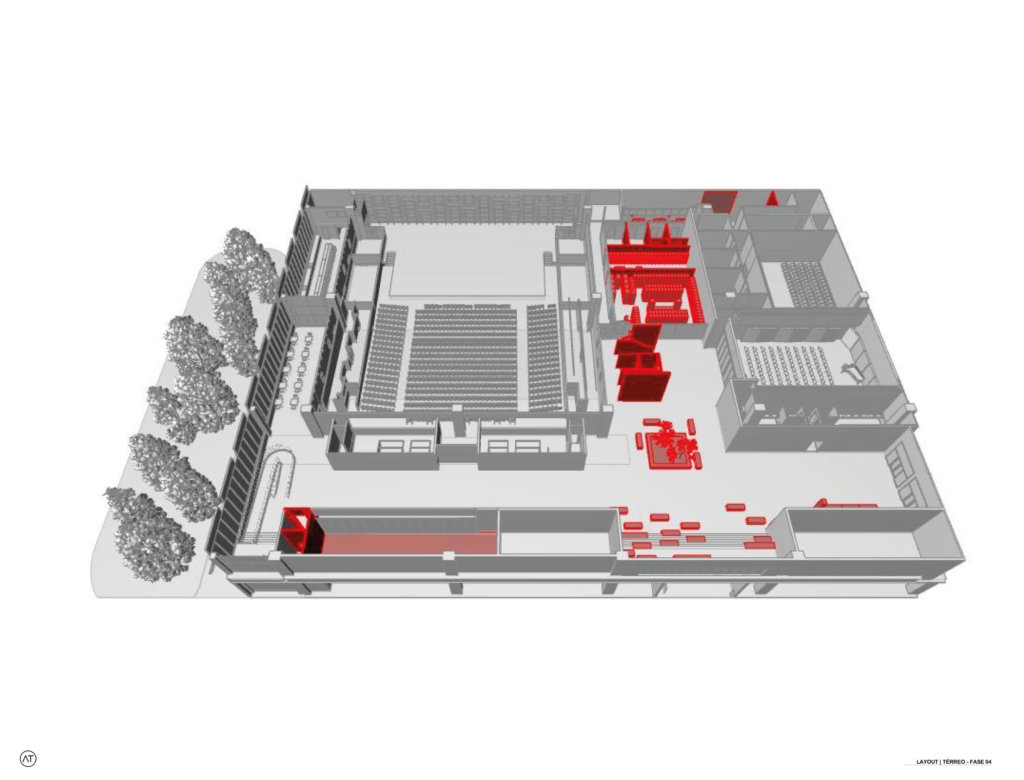

O uso da da ferramenta dos Filtros de Renovação foi fundamental para ajudar a organizar os elementos arquitetônicos em cada uma delas, como elementos existentes, a serem demolidos e construídos.

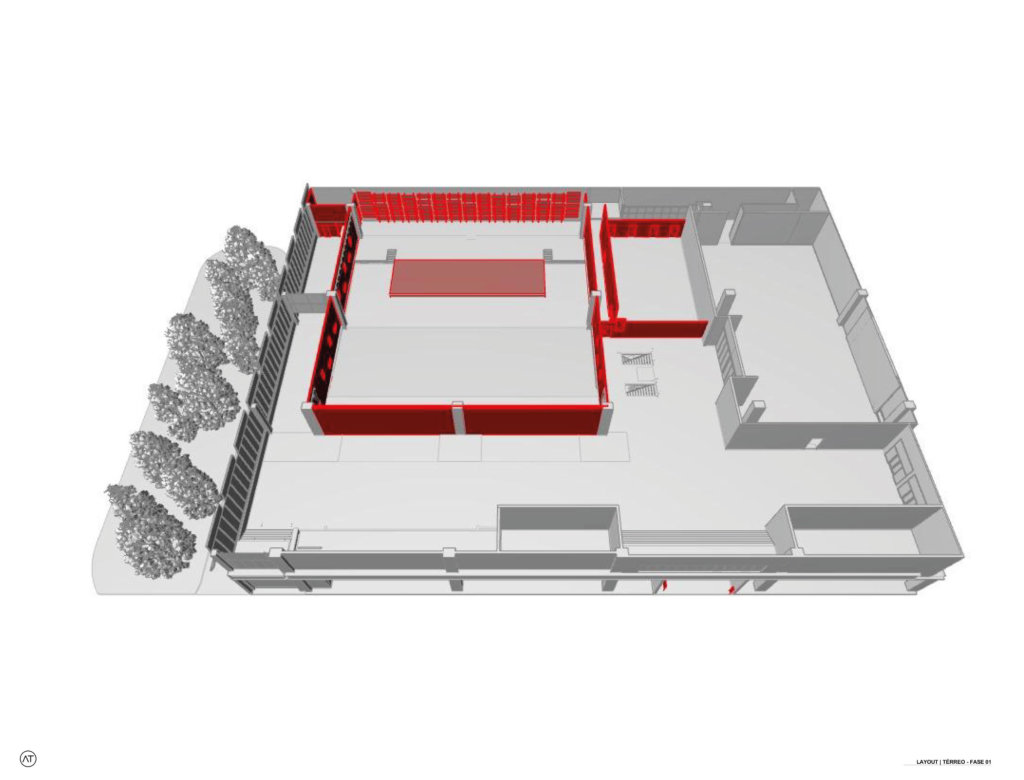

Etapa 1 – A mais desafiadora

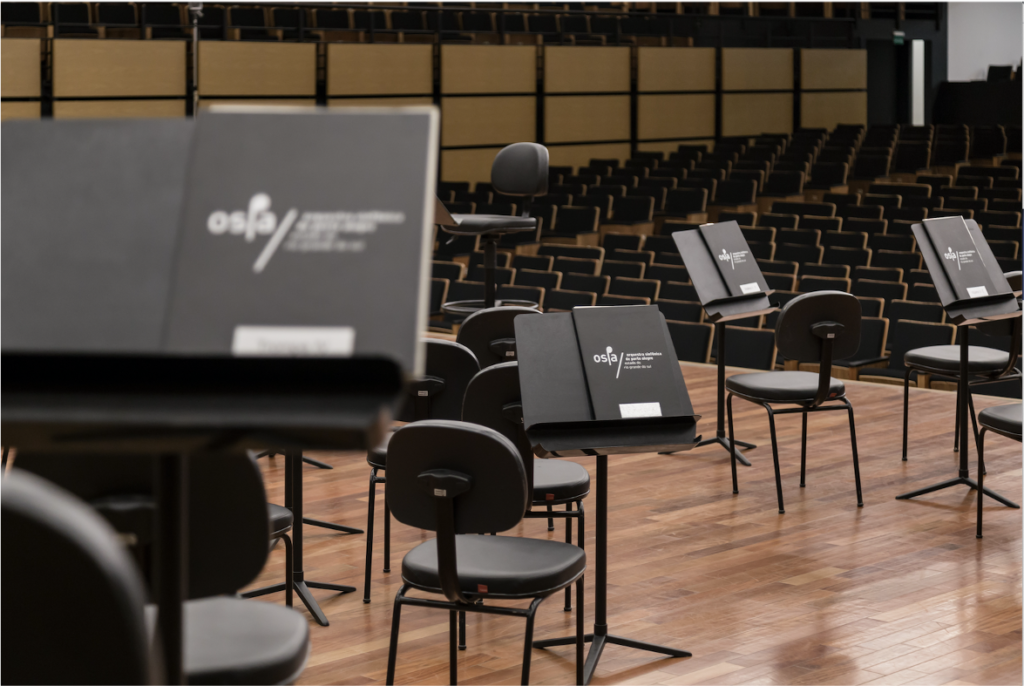

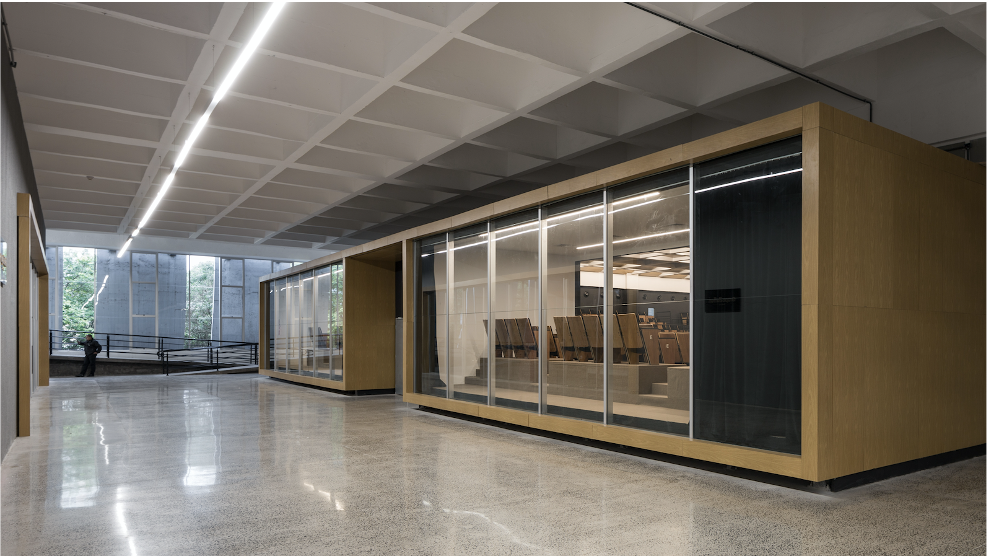

Iniciada em 2016, foram 75 dias entre projeto e execução e, sem dúvida, a etapa mais desafiadora. Para reconfigurar o espaço que foi projetado para ser um auditório, com piso inclinado e palco pequeno para uma orquestra, a intervenção se limitou a adequação do tamanho do palco e ao fechamento do espaço com paredes de gesso acartonado e placas cimentícias. Após as modificações foram criadas a sala de ensaios da orquestra, sala de ensaios do coro sinfônico e 3 salas de estudos.

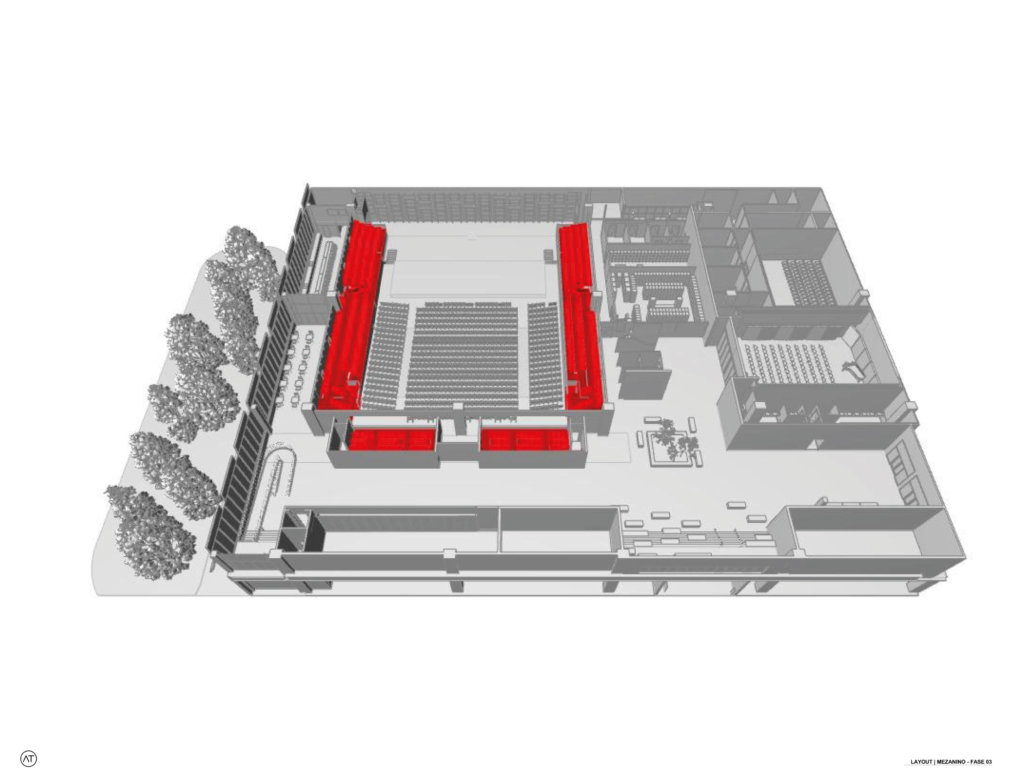

Etapa 2 – Viabilização da Acústica

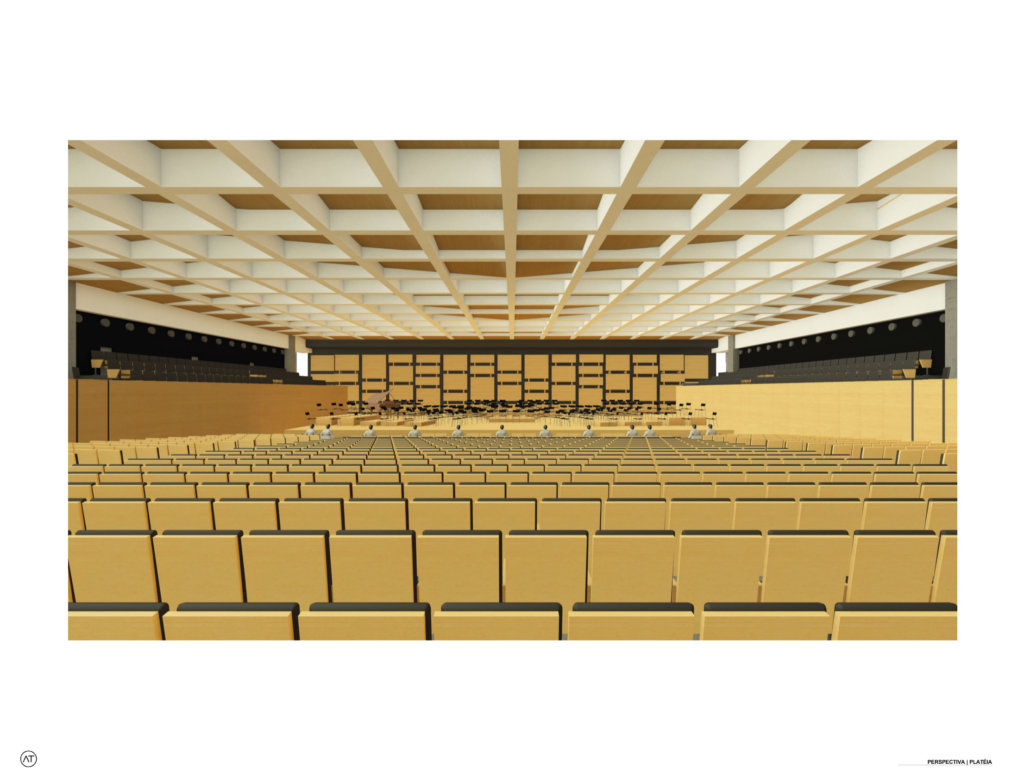

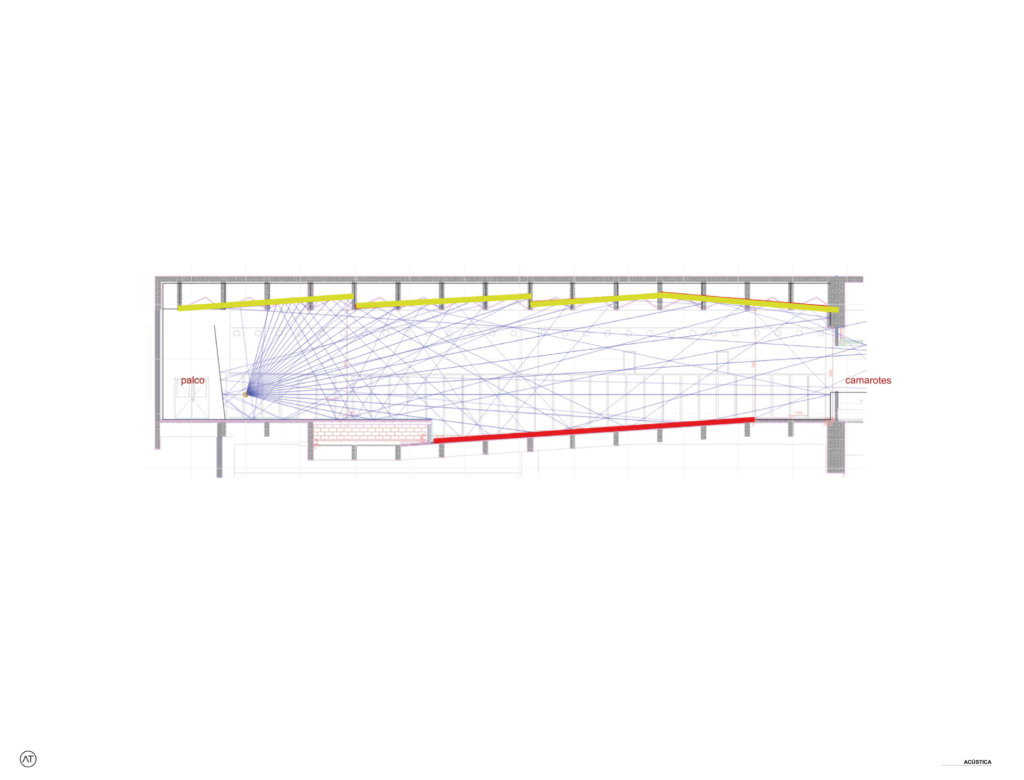

Em 2017 começou a etapa que foi marcada pela viabilização da acústica da sala, em parceria com o engenheiro Marcos Abreu. Foram inúmeras hipóteses testadas, num processo de modelagem no Archicad, simulação em softwares específicos, até chegar no modelo ideal.

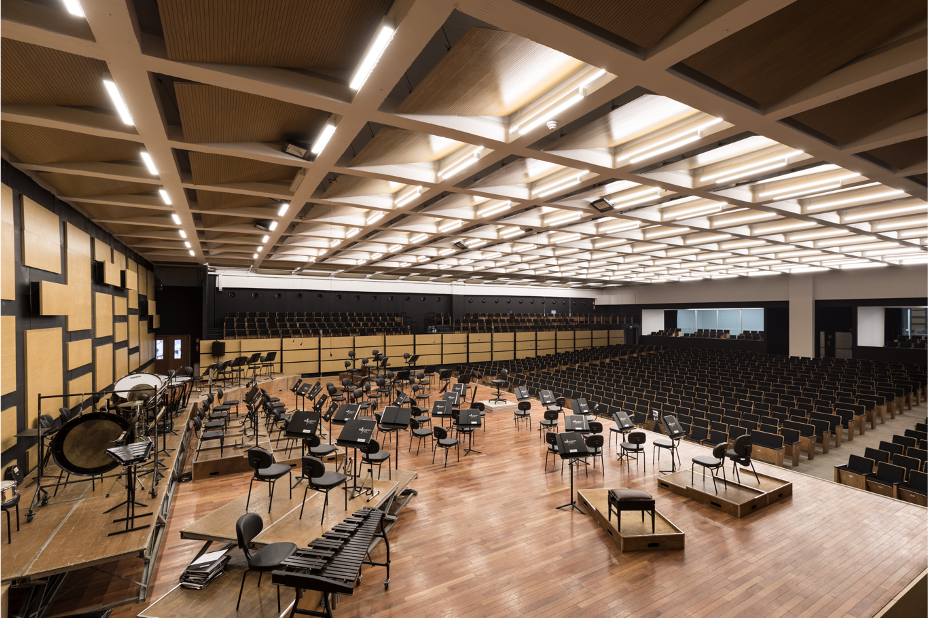

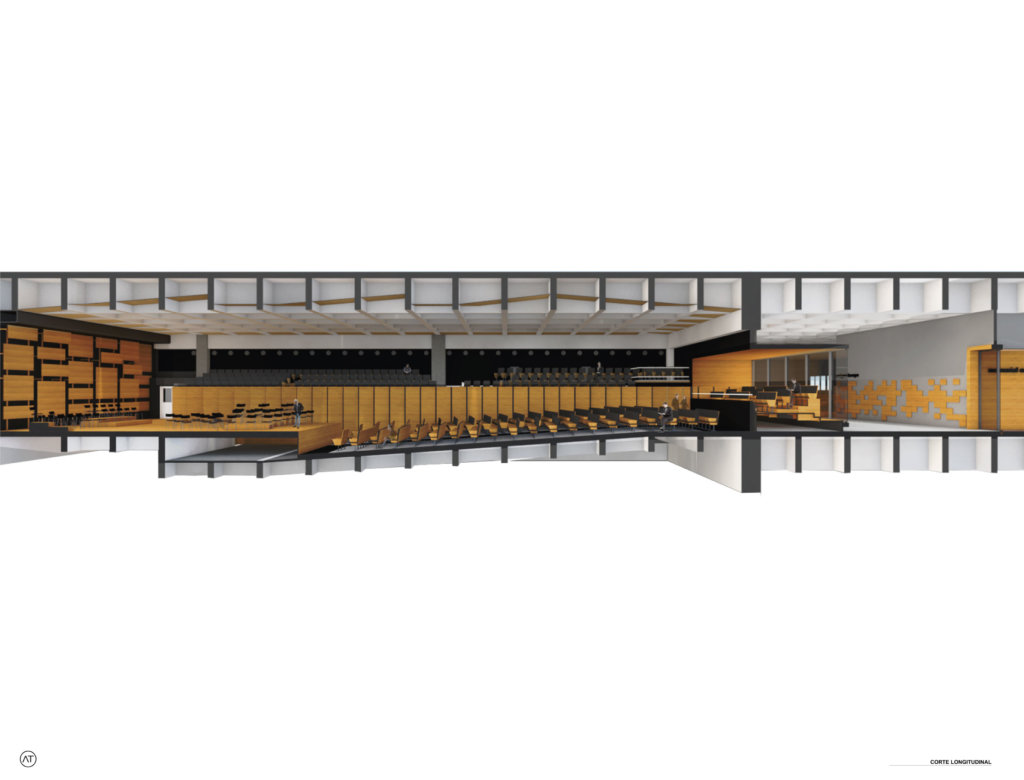

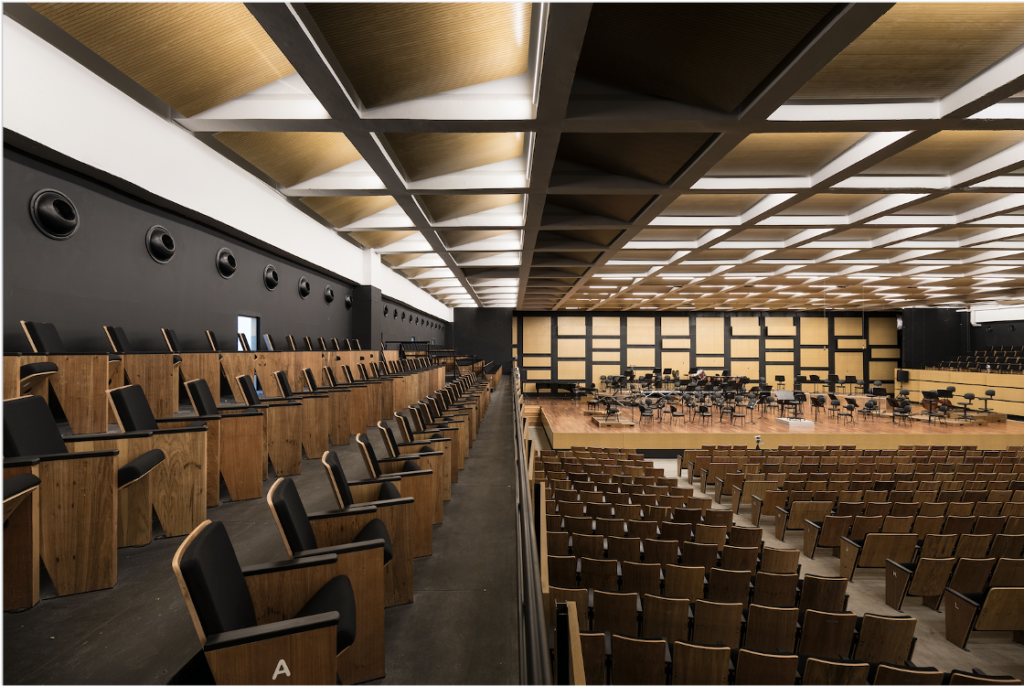

Uma necessidade era a alteração da geometria da sala, de quadrado para um formato retangular, para alcançar esse resultado foram criados mezaninos laterais e camarote no fundo.

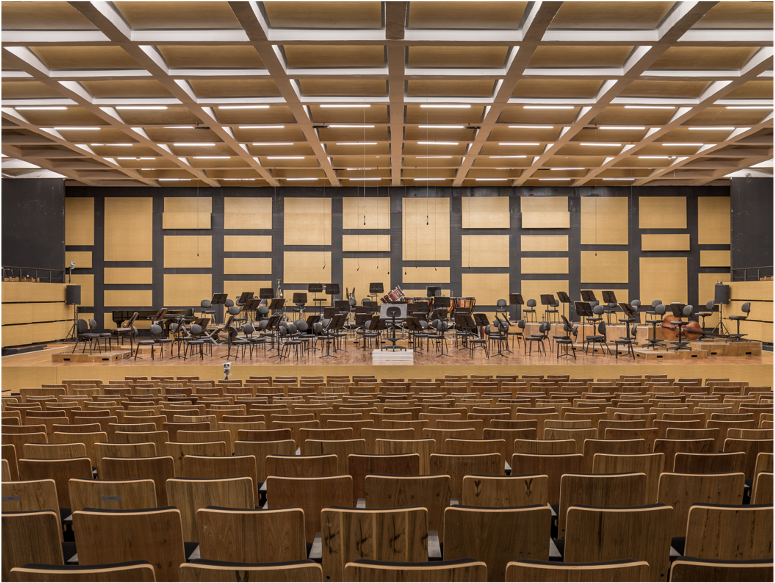

A regulagem da acústica, para absorção, foi feita com placas do forro em madeira com ranhuras, e para reflexão, foram utilizadas placas de madeira lisa nas laterais, repetindo o sistema de modelagem e teste.
Etapa 3 – A pandemia como obstáculo

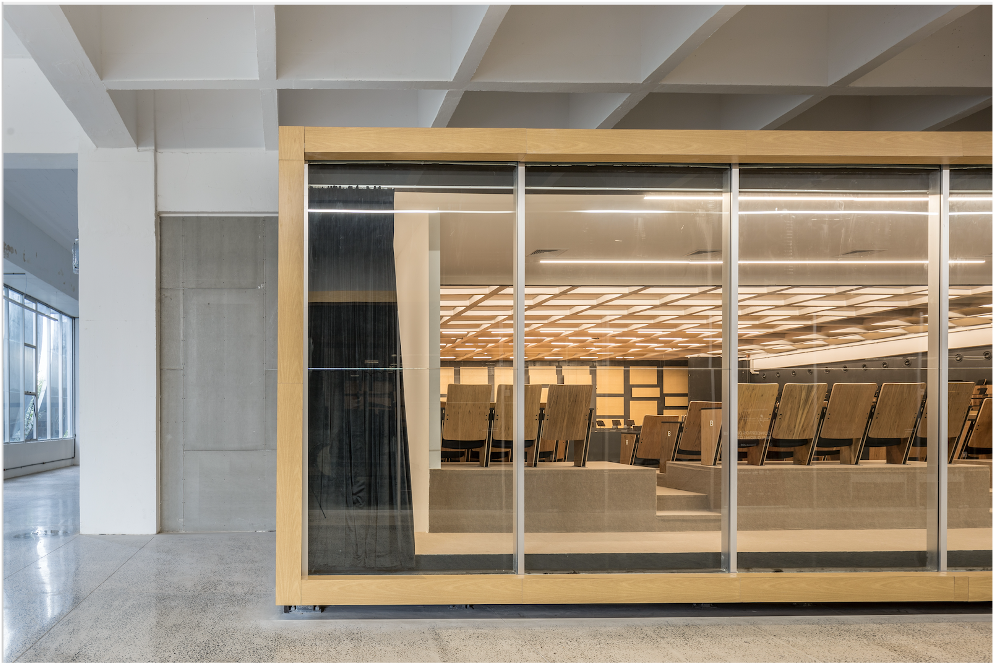

A etapa teve início em 2020 e, por isso, teve o andamento fortemente impactado pela pandemia, que fechou os espaços de apresentação a partir de março. Ela consiste em construir um novo espaço de apresentações, a sala de recitais, com capacidade para receber até 120 pessoas, e a estruturação de novos sanitários.
Etapa 4 – Ajuste finais

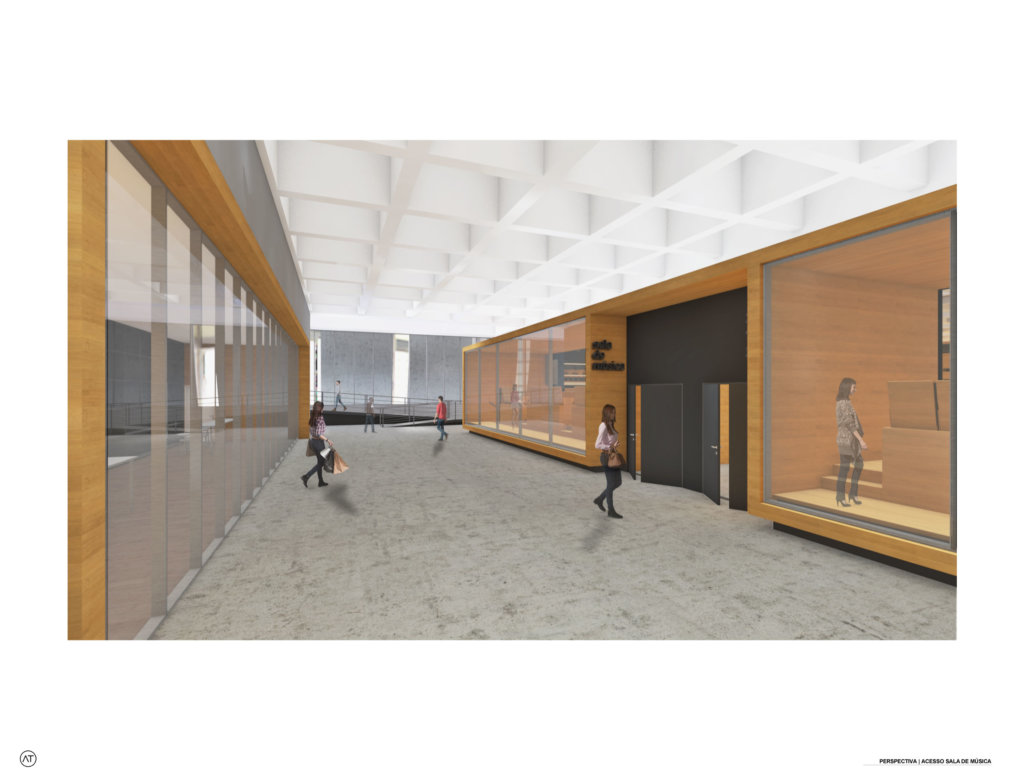

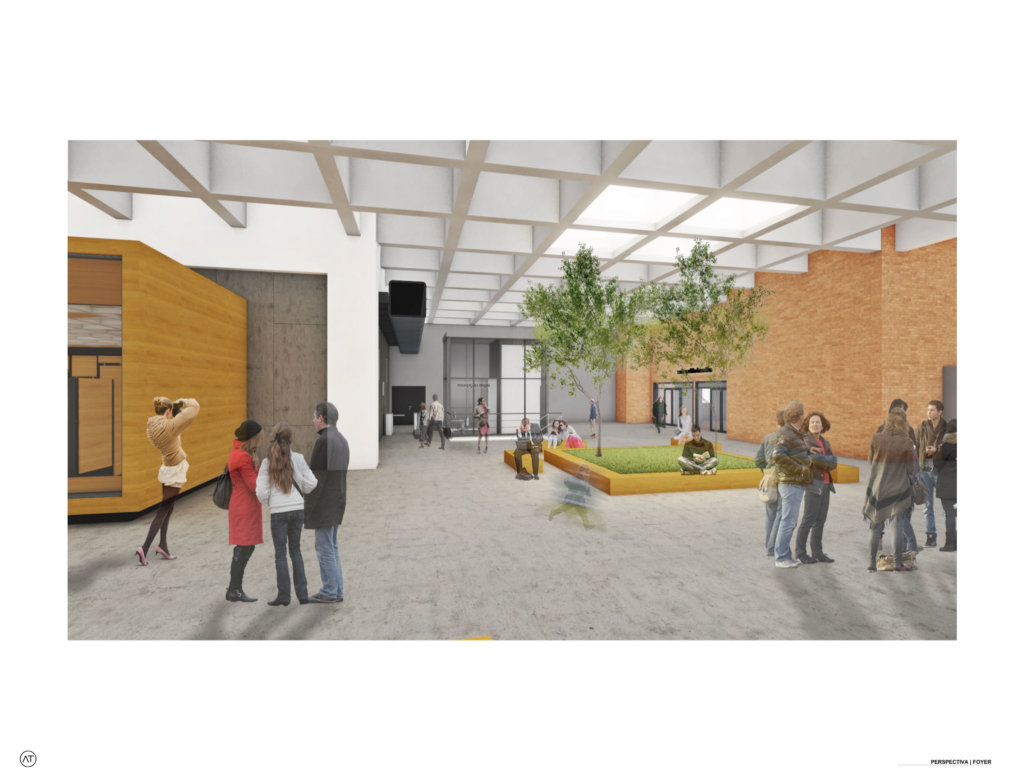

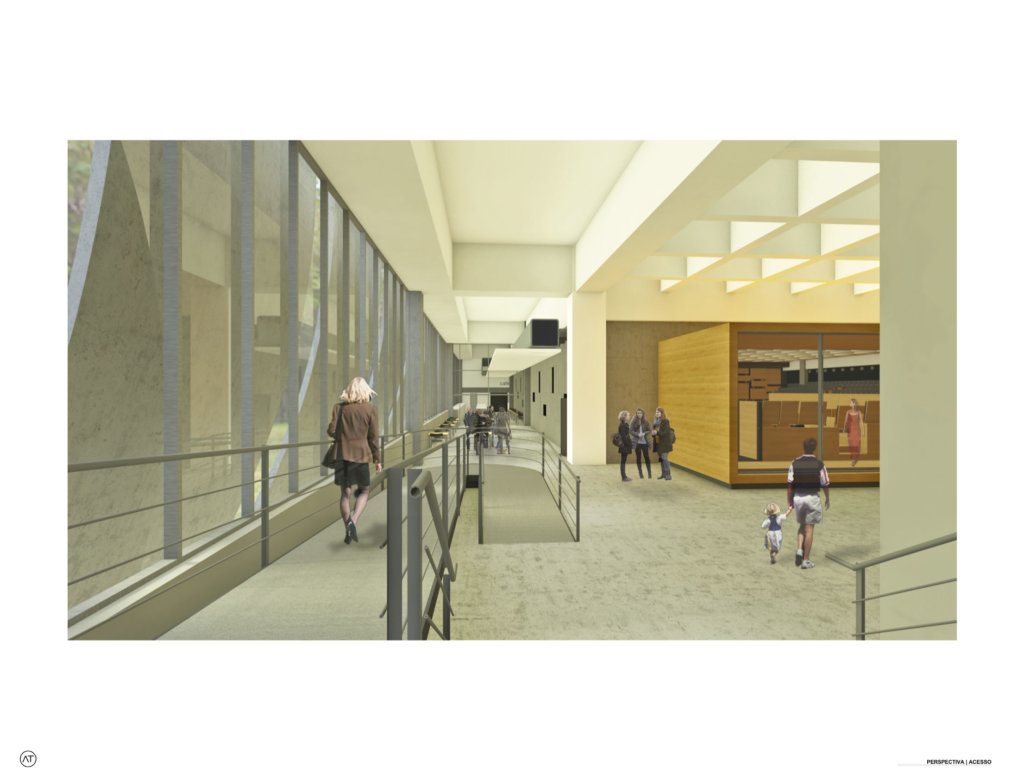

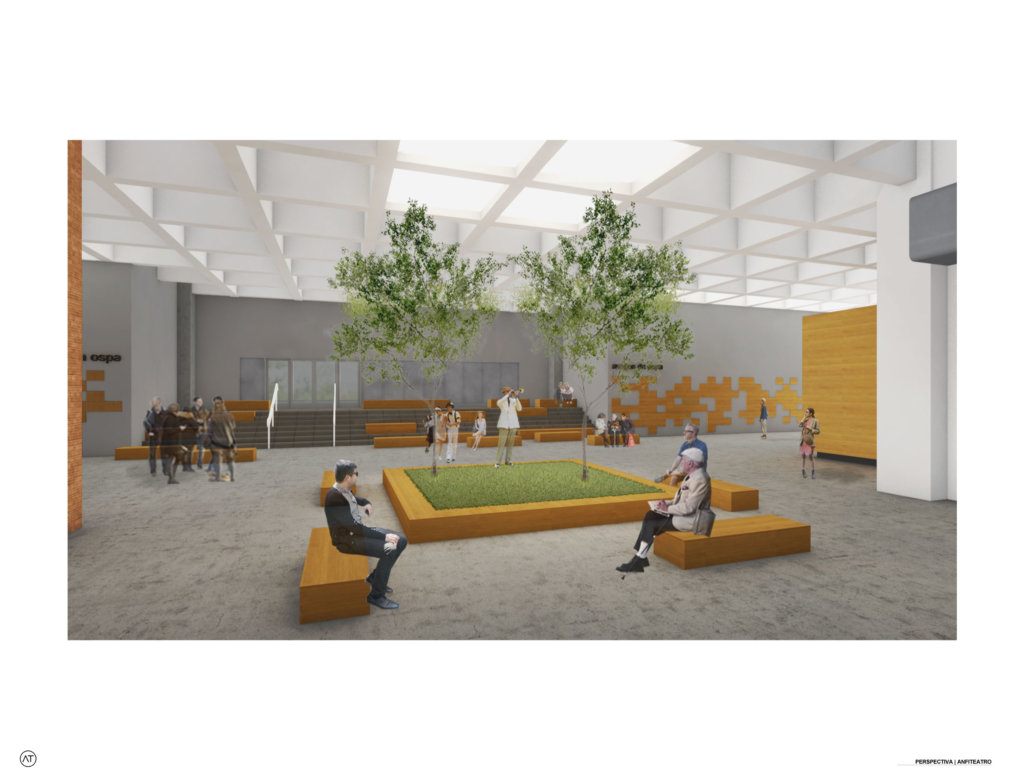

A etapa, prevista para 2021, prevê a finalização dos acabamentos internos da sala de recitais, como revestimentos, passadeiras, iluminação cênica e sistema de som. Além da finalização da área de foyer com o mobiliário do café, bilheteria, chapelaria e o Memorial da OSPA. E para melhoria da acessibilidade, a colocação de dois elevadores ligando o estacionamento ao pavimento da Casa.
O foco em todas as etapas foi buscar adaptações necessárias para atender as demandas, a data de inauguração e o valor do investimento. E segundo Mauricio Ceolin, o Archicad foi essencial para a concretização de cada uma delas.
O projeto está em andamento, e segundo Tarso, a documentação, análise de ponta e facilidade de compartilhamento de informações do Archicad permitiu que todas as partes envolvidas tivessem clareza, cumprissem prazos e compreendessem as necessidades de todas fases de desenvolvimento.
