Начните работать в Archicad
Изучите основы, которые необходимо освоить перед началом работы в Archicad.
Запустите Archicad и создайте Новый Проект
ШАГ 1
Выполните одно из следующих действий:

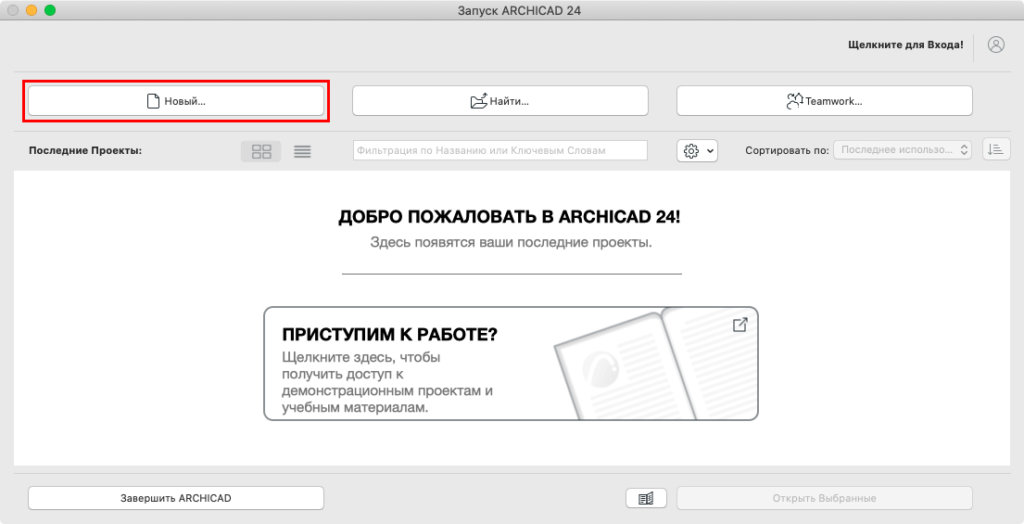

Нажмите кнопку Новый в диалоге Запуска Archicad
Воспользуйтесь командой меню Файл > Новый > Новый в запущенном сеансе Archicad
ШАГ 2

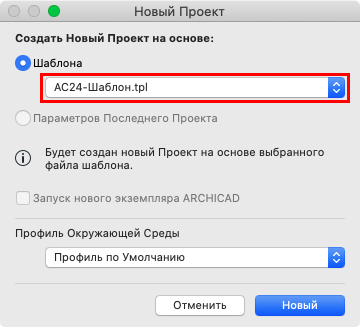

В открывшемся диалоге выберите из списка один из стандартных шаблонов или укажите путь к собственному шаблону.
Дополнительная информация о файлах Шаблонов.
ШАГ 3
Если ранее вы уже запускали Archicad, то можно применить Параметры Последнего Проекта вместо выбора шаблона для нового проекта.
Примечание: Чтобы автоматически применить параметры проекта по умолчанию, нажмите и удерживайте клавишу Alt (Opt) при активации команды меню Файл > Новый. В результате станет доступна команда Новый в исходной среде Все.
ШАГ 5

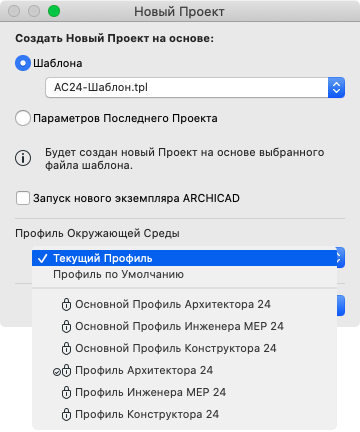

Выберите Профиль Окружающей Среды.
Текущий Профиль: будет применен профиль, действовавший во время последнего сеанса работы Archicad.
Профиль по Умолчанию: это либо профиль, настроенный в стандартной поставке Archicad, либо назначаемый вами вручную в диалоге Параметров Окружающей Среды.
См. Параметры Профилей.
Можно также выбрать из списка один из преднастроенных Профилей.
Нажмите кнопку Новый, чтобы создать проект.
Пользовательский интерфейс Archicad

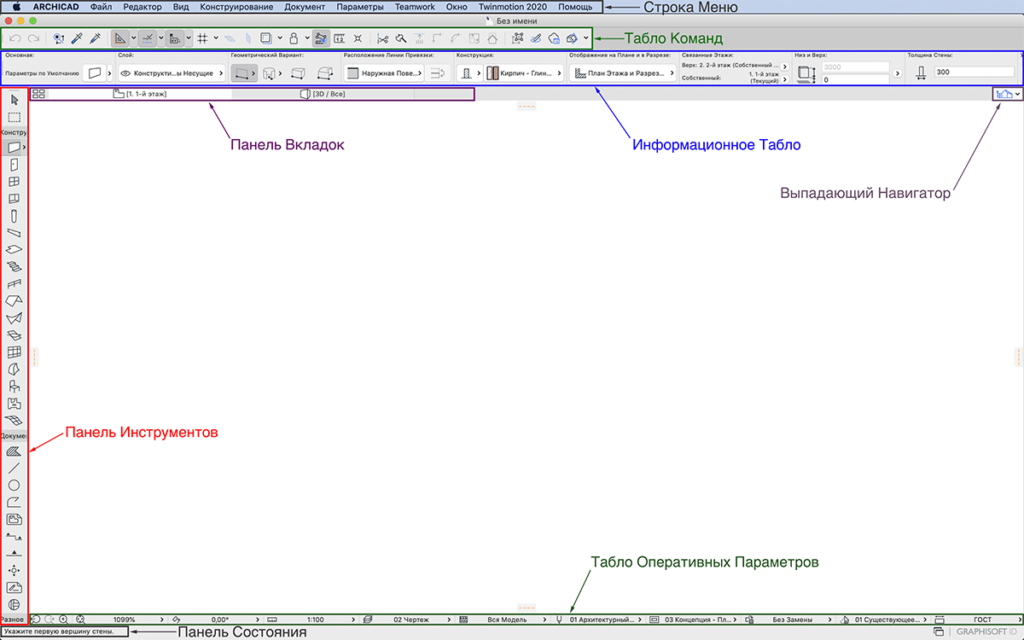

Элементы пользовательского интерфейса

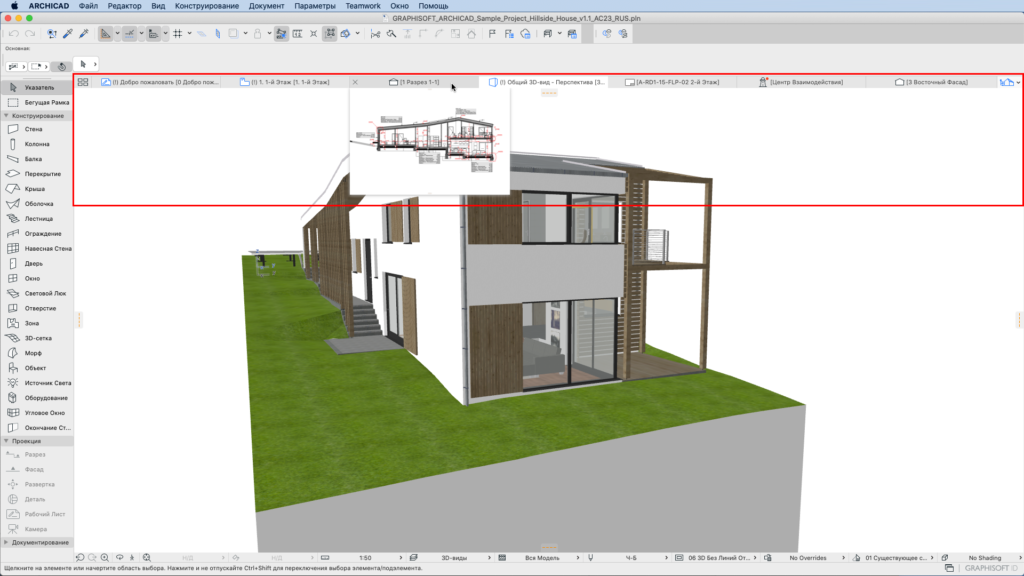

Панель Вкладок
Верхнюю часть рабочего пространства занимает Панель Вкладок. В ней отображаются все открытые на данный момент проекции или виды проекта (Планы Этажей, 3D, Разрезы, Фасады и т. п.).
- Щелкните на названии любой вкладки, чтобы активировать ее.
- Если навести курсор на название вкладки, то появляется изображение ее предварительного просмотра.
Отключение Панели Вкладок
Панель Вкладок по умолчанию отображается. Для переключения статуса показа Панели Вкладок используется команда меню Окно > Показать/Скрыть Панель Вкладок.
Отключение предпросмотра Вкладок
По умолчанию изображения предпросмотра вкладок появляются при наведении курсора на названия вкладок. Изменить эти настройки можно при помощи команды меню Параметры > Окружающая Среда > Дополнительные Параметры.

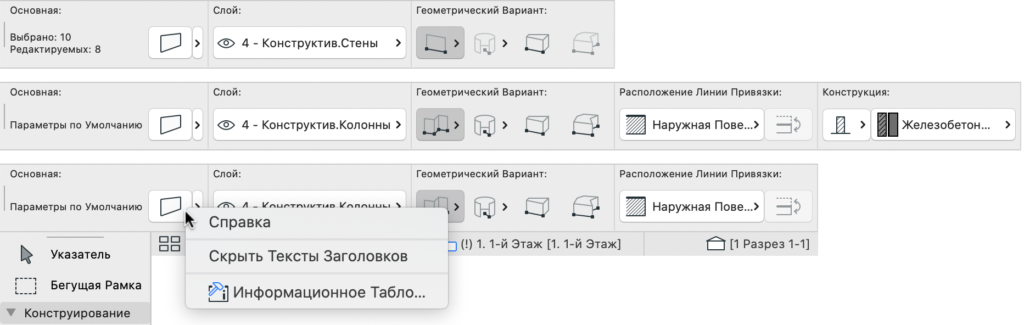

Информационное Табло
- В Информационном Табло отображаются различные параметры активного инструмента (Параметры по Умолчанию) или выбранного элемента (Выбранные/Редактируемые Параметры).
- Информационное Табло постоянно отображается на экране в процессе работы.
- Если выбрано несколько элементов, то в Информационном Табло приводятся параметры того элемента, который был добавлен в выборку последним.
Выбранные/Редактируемые: в Информационном Табло указывается количество выбранных элементов и сколько из них можно редактировать. Изменения настроек, выполняемые в Информационном Табло, применяются только для Редактируемых элементов (элементы могут быть недоступны для редактирования по разным причинам, например, если они находятся на заблокированном слое).
Управление показом Информационного Табло
- Окно > Панели > Информационное Табло
Управление показом Заголовков
Щелкните правой кнопкой мыши в любом месте Информационного Табло и активируйте команду Скрыть/Показать Тексты Заголовков.
Настройка Информационного Табло
- Чтобы настроить порядок и статус отображения параметров в Информационном Табло каждого инструмент, воспользуйтесь командой меню Параметры > Окружающая Среда > Информационное Табло.
- Диалог настройки Информационного Табло проще всего открыть при помощи команды контекстного меню, появляющегося при щелчке правой кнопкой мыши в любом месте Информационного Табло.
- См. диалог настройки Информационного Табло.
- Настройки Информационного Табло можно сохранить как часть Схемы Инструментов в параметрах Окружающей Среды.
- Для получения подробной информации см. Схемы Окружающей Среды.
Панель Инструментов
В Панели Инструментов собраны инструменты 3D-моделирования, создания проекций и подготовки 2D-документации.
По умолчанию Панель Инструментов разделена на три части: Конструирование, Проекция и Документирование.
Кроме того, при активации Профилей Конструктора или MEP-инженера в ней появляются дополнительные инструменты, такие как воздуховоды трубы, конструктивные опоры или связи. Загрузка некоторых расширений тоже приводит к увеличению списка доступных инструментов.
Управление показом Панели Инструментов
- Окно > Панели > Панель Инструментов
Использование Панели Инструментов
Выполните одно из следующих действий:
- Щелкните на любом инструменте, чтобы активировать его.
- Двойной щелчок на инструменте открывает диалоге его Параметров по Умолчанию.
- Наведите курсор на пиктограмму инструмента, чтобы открыть выпадающий список Избранных Параметров.
См. также Избранное.

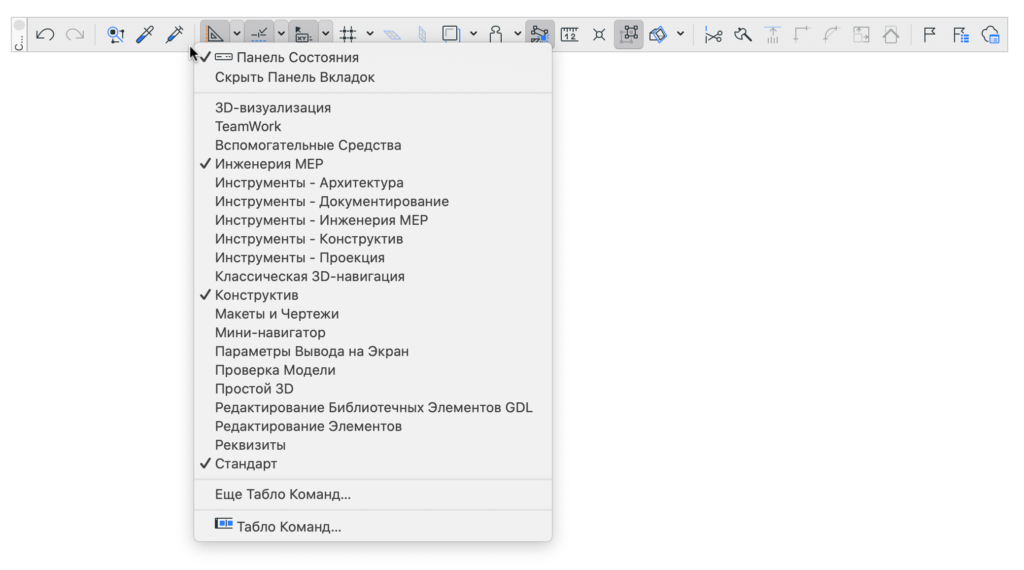

Настройка Панели Инструментов
- Воспользуйтесь командой меню Параметры > Окружающая Среда > Панель Инструментов, чтобы настроить состав Панели Инструментов.
- См. диалог настройки Панели Инструментов.
- Настройки Панели Инструментов можно сохранить как часть Схемы Инструментов в параметрах Окружающей Среды.
- Для получения подробной информации см. Схемы Окружающей Среды.
Табло Оперативных Параметров
По умолчанию Табло Оперативных Параметров располагается в нижней части окна Archicad.
Оно служит для управления текущими настройками активной вкладки. С его помощью можно применить различные параметры отображения или открыть диалоги настройки наборов этих параметров.
Управление показом Табло Оперативных Параметров осуществляется при помощи переключателя в меню Окно > Показать/Скрыть Табло Оперативных Параметров.
В Табло Оперативных Параметров доступны следующие настройки:
Табло Команд
Табло Команд обеспечивает быстрый доступ к различным командам и функциям или меню, отображаемым в виде пиктограмм или текста. Вы можете использовать преднастроенные или формировать собственные Табло Команд.
Управление показом Табло Команд
- Активируйте команду меню Окно > Табло Команд.
- Можно также щелкнуть правой кнопкой мыши на любом отображаемом Табло Команд, чтобы воспользоваться контекстным меню.
- См. также Компоновка Панелей, Табло Команд и Окон.
Создание или настройка Табло Команд
- Воспользуйтесь командой меню Параметры > Окружающая Среда > Табло Команд
- См. диалог настройки Табло Команд.
Настройки Табло Команд можно сохранить как часть Схемы Инструментов в параметрах Окружающей Среды:
- Состав Табло Команд, имеющих наименования, сохраняется как часть Схемы Расположения Команд.
- Расположение Табло Команд на экране сохраняется как часть Схемы Рабочего Пространства.
Для получения подробной информации см. Схемы Окружающей Среды.

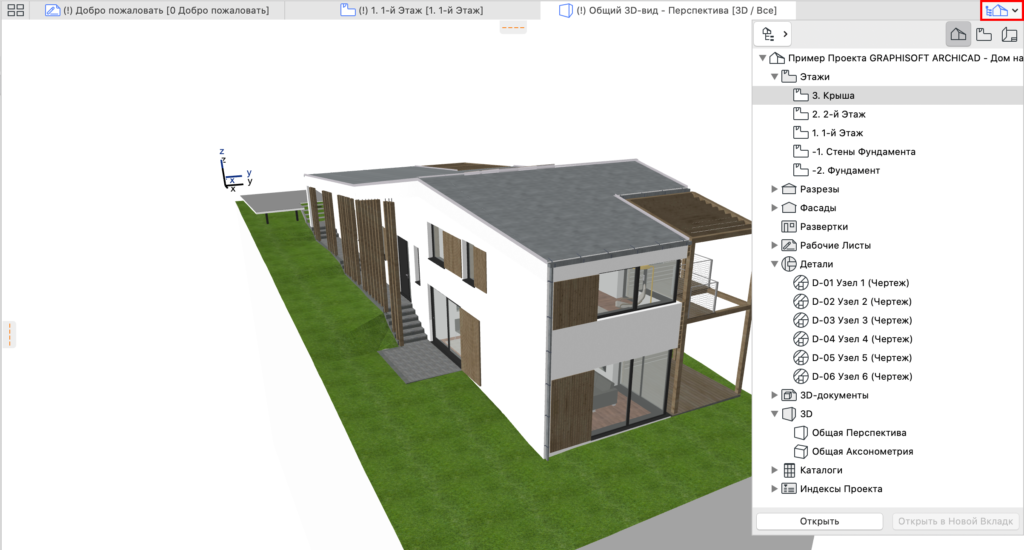

Выпадающий Навигатор
Кнопка, открывающая Выпадающий Навигатор, находится справа в Панели Вкладок.
Нажмите эту кнопку или воспользуйтесь клавишной командой Ctrl/Cmd + Shift + N.
Выпадающий Навигатор автоматически закрывается после выбора какого-либо элемента Навигатора или щелчка за пределами этой панели.
Он позволяет переключаться между различными видами и проекциями Виртуального Здания. Щелчок правой кнопкой мыши на любом элементе Навигатора открывает контекстное меню команд, относящихся к выбранному элементу.
Выпадающий Навигатор представляет собой упрощенный вариант панелей Навигатора и Организатора, которые можно открыть при помощи контекстного меню Выпадающего Навигатора или команды меню Окно > Панели.
